6.3.3.2 Schéma de raccordement

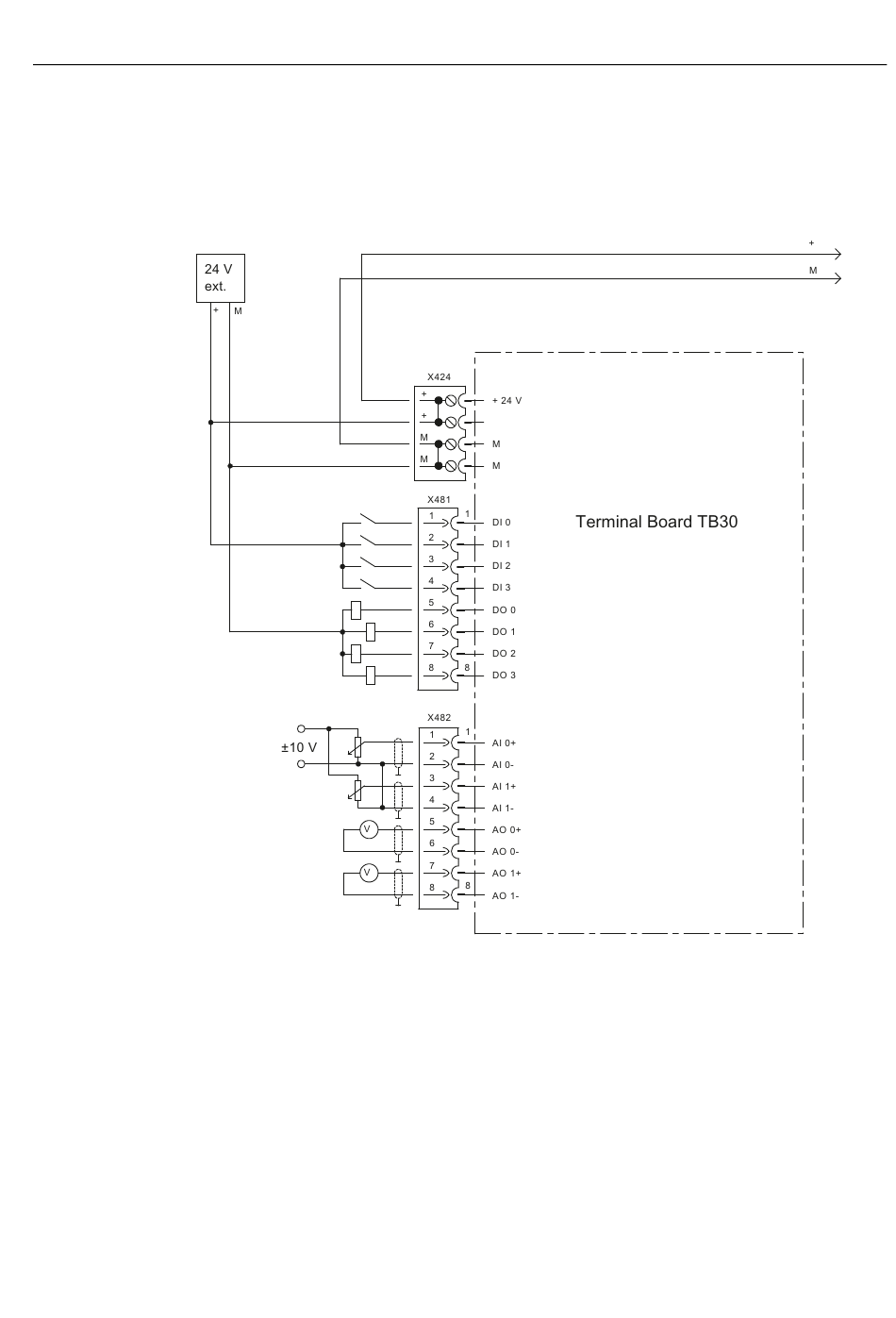

La figure suivante montre le principe du TB30 ainsi que le raccordement des entrées (DI,
AI), des sorties (DO, AO) et de l'alimentation.
Figure 6-6
SIMOTION D4x5-2
Manuel, 11/2010
Schéma de raccordement du TB30
