Les spécifications présupposent un nouvel étalonnage une fois par an et un temps de réchauffage
de 10 minutes.
Abréviations utilisées:
vMb
= de la plage de mesure
vMw
= de la valeur mesurée
1)
Plage de mesure avec facteur d'échelle = 1, (transformateur d'intensité = 5/5A, 1/1A)
2
) Dans la plage de -10..18°C et 28..55°C une erreur supplémentaire de +-0,5‰ de la
valeur mesurée par K doit être prise en compte.
3
) Si la puissance apparente mesurée se situe dans la plage 1 % .. 100% de la plage de mesure,
le cos(phi) est affiché avec une précision de mesure de +-3%.
4)
Classe de précision d'après DIN EN61036:2001-01, VDE0418 partie 7,
IEC61036:1996 + A1:2000
5)
La tension auxiliaire est tirée de la tension de mesure.
6)
La plage d'affichage maximale et la résolution de l'énergie active et réactive dépendent du
rapport de conversion du transformateur v = vi * vu.
vi = rapport de conversion du transformateur d'intensité.
vu = rapport de conversion du transformateur de tension.
Exemple :
200/5 A
1000/100 V -> vu = 10
v = vi * vu
v = 40 *10
v = 400

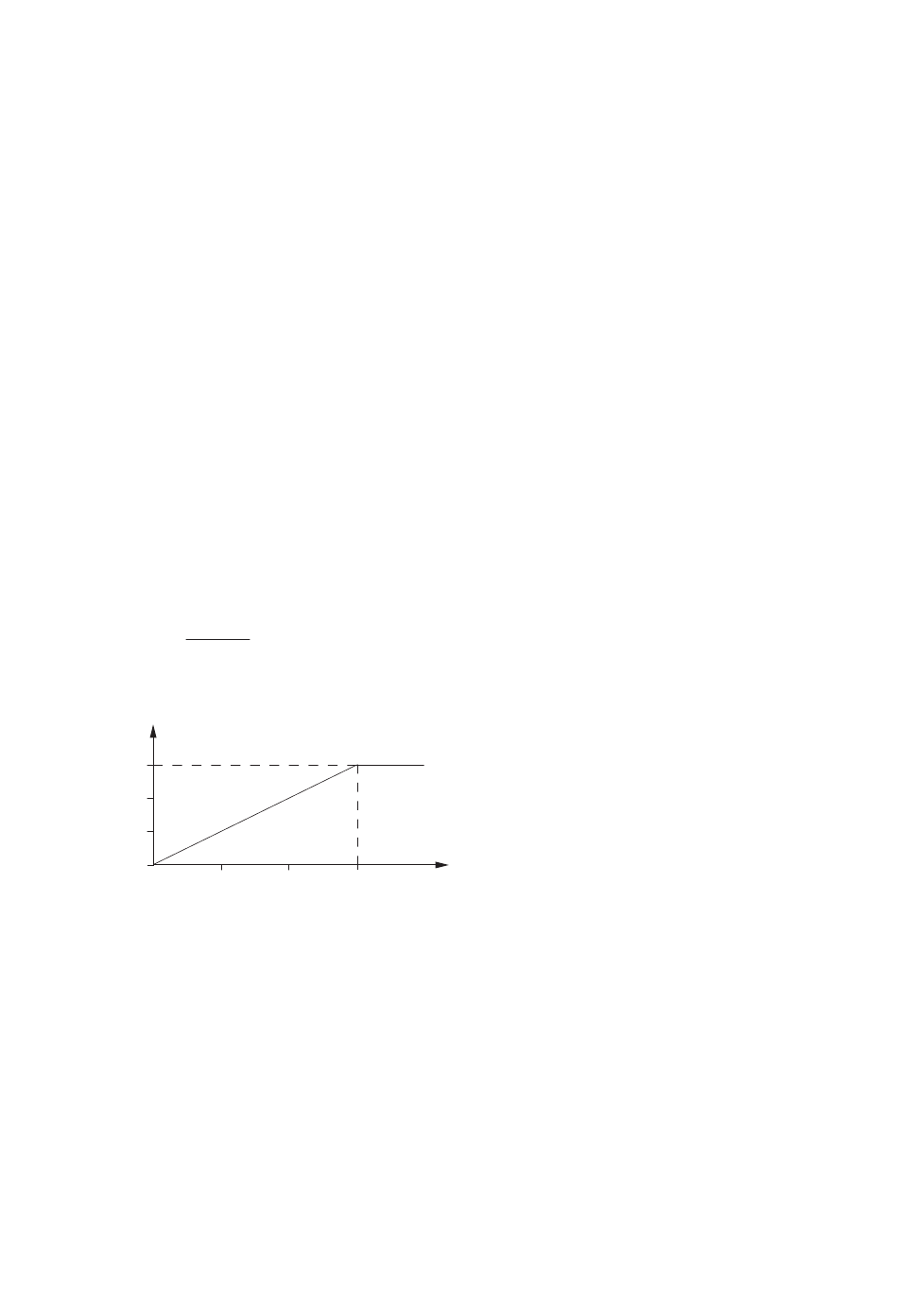

Plage d'affichage et résolution de
l'énergie active et réactive
Energie
/kvarh /kWh
999.999.999
210.000.000
21.000.000,0
2.100.000,00
1
10
Rapport de conversion v du transformateur
-> vi = 40
100
400
v
