Transformateur de tension

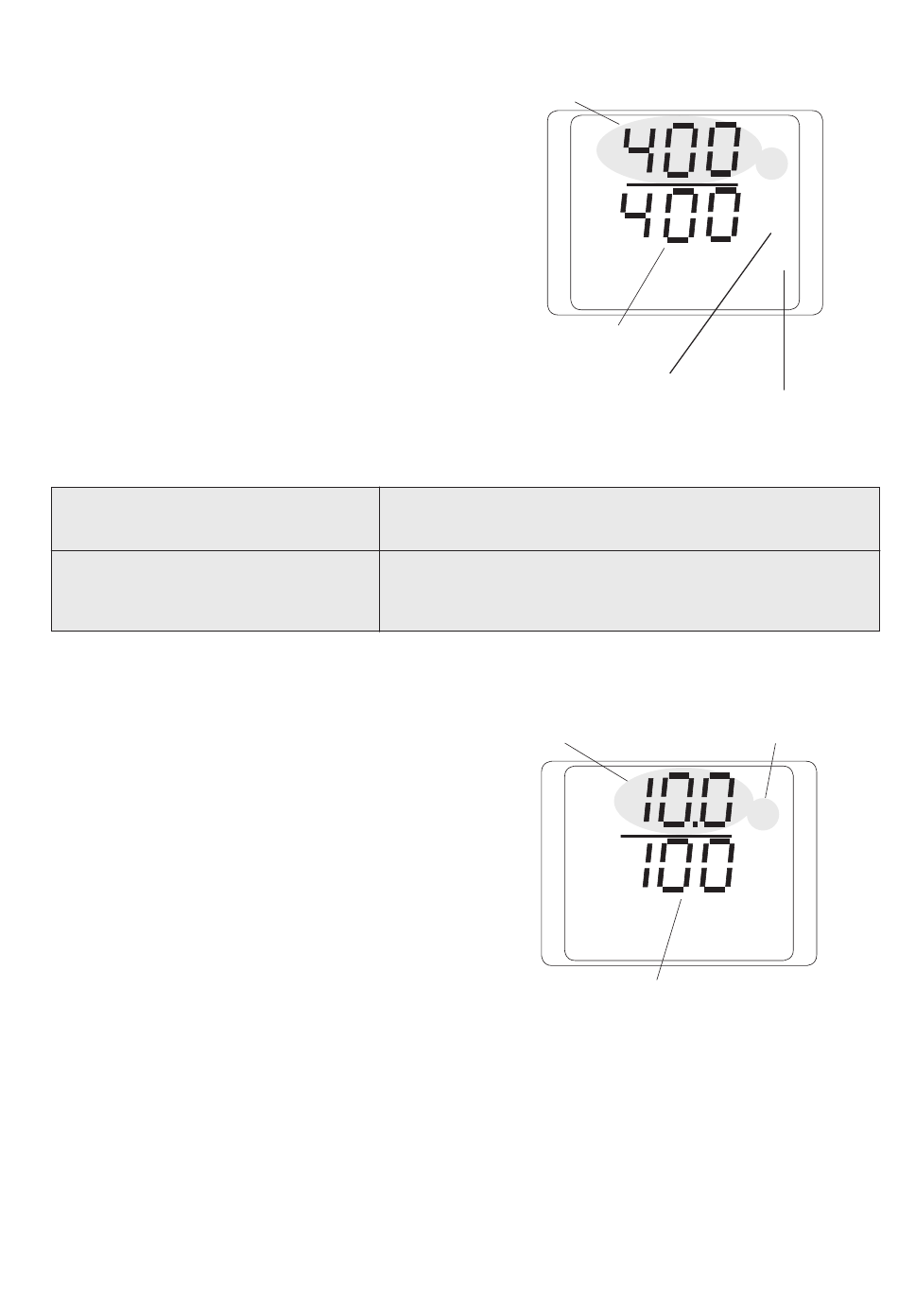

Dans l'affichage de l'UMG96L la tension
conducteur extérieur contre conducteur
extérieur (L-L) est indiquée comme tension
secondaire et primaire. Le rapport de conver-
sion est calculé à partir des tensions programm-
mées primaires et secondaires. Dans le mode
de programmation, le réglage de transformateur
de tension est caractérisé par le symbole VT".
Dans la version standard, un rapport de conver-
sion de 400V/400V est réglé en usine.
La tension secondaire est toujours affichée
dans "V". Le symbole correspondant "V" n'est
pas représenté.
La tension primaire est affichée dans "V" ou
"kV". Le symbole correspondant "V" ou "kV" est
représenté.
UMG96L
Version
Plaque signalétique
Version standard
Version spéciale
Version spéciale
Programmation
Avec la touche 2, défiler dans le mode de pro-
grammation jusqu'au réglage du transformateur
de tension.
Confirmez la sélection avec la touche F1.
Le premier chiffre de la tension primaire cli-
gnote et peut être modifié par la touche 2. Si
on appuie sur la touche 1, le chiffre suivant est
sélectionné et clignote.
Si tout le nombre clignote, la virgule peut être
déplacée.
Si plus aucun chiffre ne clignote, on peut passer
avec la touche 2 à l'affichage et à la program-
mation des sorties.
Attention !
Le programme n'autorise que les ré-
glages de transformateurs d'intensité et
de tension avec lesquels les puissances
individuelles peuvent atteindre une va-
leur maximale de 50,0 MW et les som-
mations de puissance une valeur maxi-
male de 150 MW.
Tension secondaire L-L
196 .. 255 V
90 .. 160 V
45 .. 80 V
Tension primaire
L1
L2
L3
Tension secondaire
Conducteur extérieur -
conducteur intérieur
Symbole du transformateur de tension
Plage de réglage du transformateur de tension
400 V
200 V, 220 V
100 V, 110 V
La tension primaire s'élève ici à 10,0 kV
L1
L2
L3
La tension secondaire s'élève ici à 100 V
Exemple :
Transformateur de tension 100 V/10 kV
PRG
V
L-L
VT
Tension primaire L-L
100 V .. 60 kV (400 V)
100 V .. 60 kV (200 V)
100 V .. 60 kV (100 V)
PRG
kV
L-L
VT
