Mise en service
La mise en service de l'UMG96L doit être faite
comme suit :
Monter l'appareil
L'UMG96L est conçu pour l'intégration dans les
distributions à basse tension dans lesquelles
des surtensions de la catégorie de mesure III
au maximum se produisent. L'UMG96L convient
pour le montage dans des panneaux de com-
mande fixes et protégés contre les intempé-
ries. Les panneaux de commande conducteurs
doivent être mis à la terre. Il peut être installé
n'importe où. Les équerres de fixation conte-
nues dans la livraison doivent être utilisées
pour l'intégration dans les platines avant ou les
portes de l'armoire électrique.

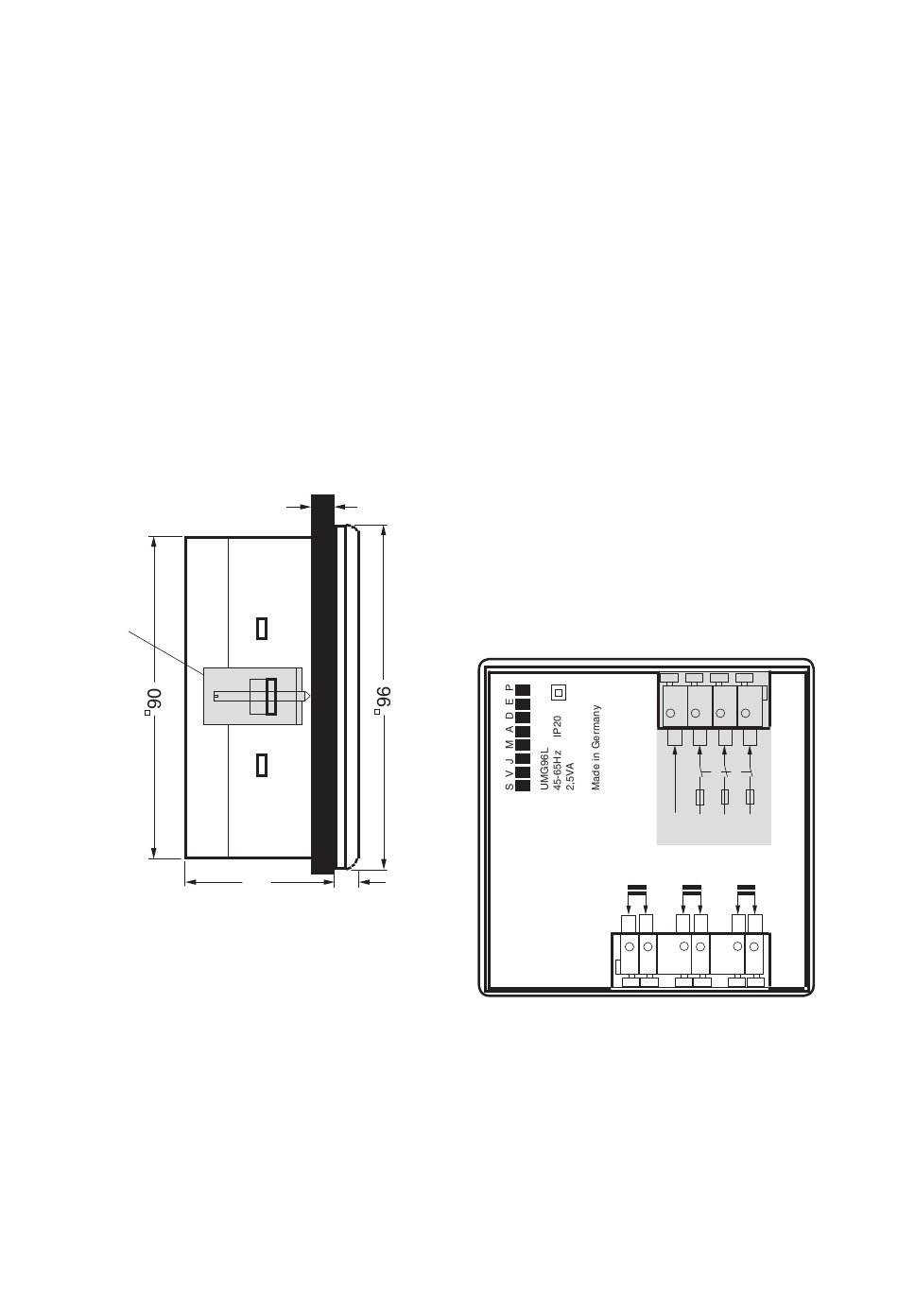

Panneau de
commande max. 6
Equerre de
fixation
Fig. vue latérale
Page10
42
6
Appliquer la tension de mesure et de service
La valeur de la tension de mesure et de ser-
vice pour l'UMG96L est indiquée sur la plaque
signalétique.
Attention !
Les tensions de mesure et de service qui
ne correspondent pas à l'indication de la
plaque signalétique peuvent provoquer
un dysfonctionnement, voire la destruc-
tion de l'appareil.
Les lignes de câblage pour les tensions de me-
sure vers l'UMG96L doivent être conçues pour
des tensions maxi de 300 V à la terre et de 520
V conducteur à conducteur.
Après la connexion de la tension de mesure et
de service indiquée sur la plaque signalétique
de l'UMG96L, tous les segments apparaissent
sur l'affichage. Environ deux secondes plus
tard, l'UMG96L passe au premier affichage de
valeur mesurée.
Si aucun affichage n'apparaît, vérifiez si la ten-
sion de service est dans la plage des tensions
nominales.
Mesure de l'intensité/Current Measurement
Programmer le transformateur d'intensité et
de tension
Un transformateur d'intensité est réglé en usine
sur 5/5 A.
Le rapport de transformateur de tension prépro-
grammé doit uniquement être modifié si un tel
transformateur est raccordé.
Si des transformateurs de tension sont raccor-
dés, il faut respecter la tension de mesure et
la tension de service indiquées sur la plaque
signalétique de l'UMG 96L.
4
1
3
2
N
L3
L2
L1
2-10A
Mesure de la tension
Voltage Measurement
L1
L2
L3
k
l
k
l
k
l
5
6
7
8
9
10
