Alternative 3 : charge en bout de rail (réalisation standard pour numéro d'article 50100051, accessoire pour numéro d'article 50100057)
Si l'on choisit la charge en bout de rail, le moteur de levage doit être complété par (70200062). Le chargeur livré avec
l'auxiliaire de levage est utilisé et raccordé

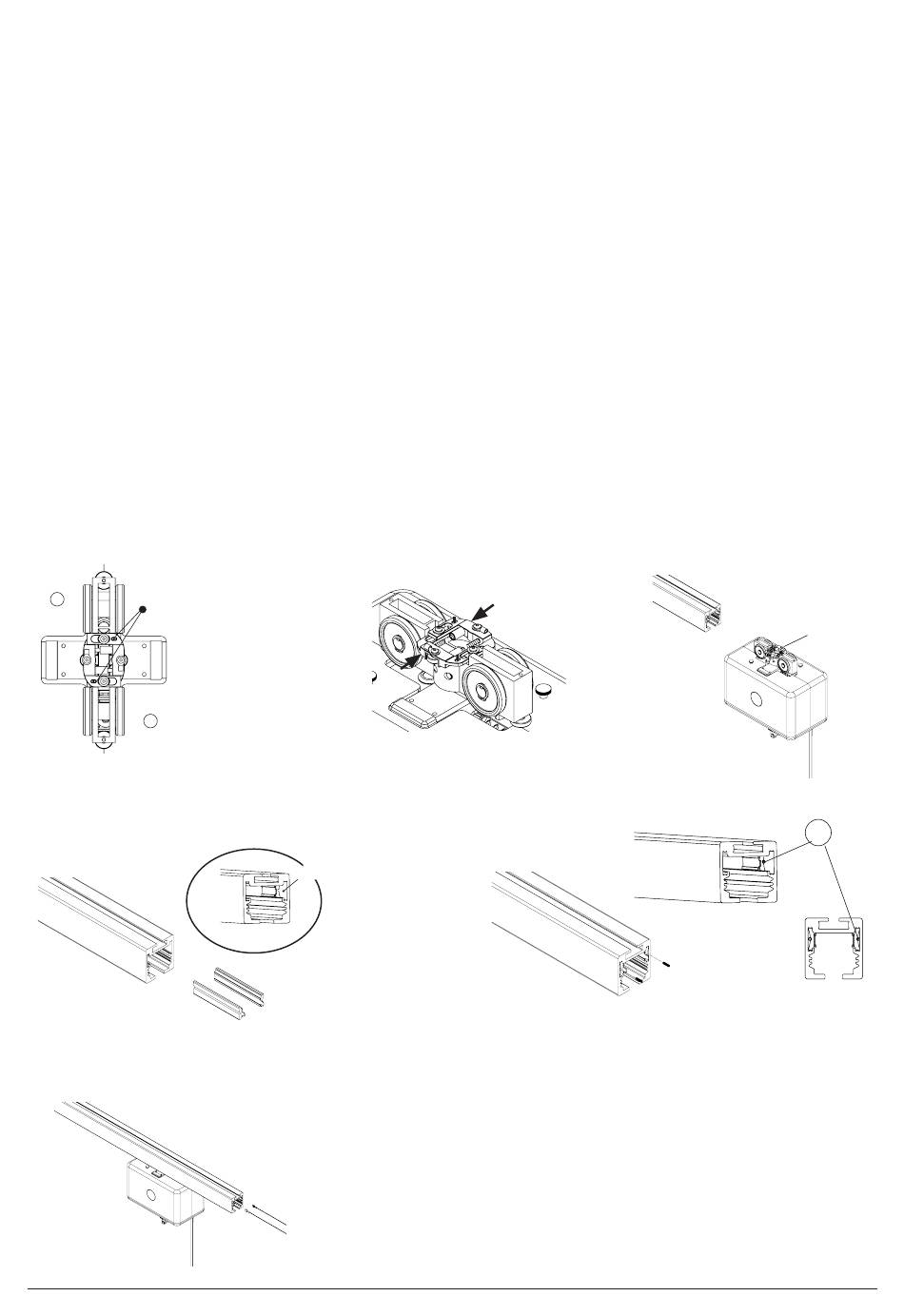

1) Vérifier que les points de charge sont programmés pour le chargeur en question ; la plaque de charge est maintenue
par les goupilles à ressort, voir image 1.
2) Vérifier que la plaque de charge peut entrer et sortir en pressant sur la plaque de charge. Voir image 2.
3) Introduire le moteur de levage dans le rail, de sorte que le plus du point de charge se retrouve du côté droit, comme
sur l'image 3.
4) Monter la plaque de charge selon l'image 4. Attention! Enfoncer la plaque de charge (A) sur environ 50 mm si l'on
utilise uniquement une vis d'arrêt. Si l'on utilise une butée d'arrêt réglable, enfoncer la plaque de charge sur environ 90
mm.
5) Monter les vis fournies qui immobilisent la plaque de charge, voir image 5 (B).
6) Raccorder le câble rouge sur la plaque de charge du côté droit, du côté plus de la plaque de charge et le câble noir
du côté gauche, selon l'image 6.
7) Monter la butée choisie sur le rail.
1
Goupille à ressort
4
6
SystemRoMedic
M A N U A L
TM
2
A
-
+
+
-
+
-
3
5
+
+ Plus
+
B
7
