3-2 Connexion d'un signal vidéo de référence

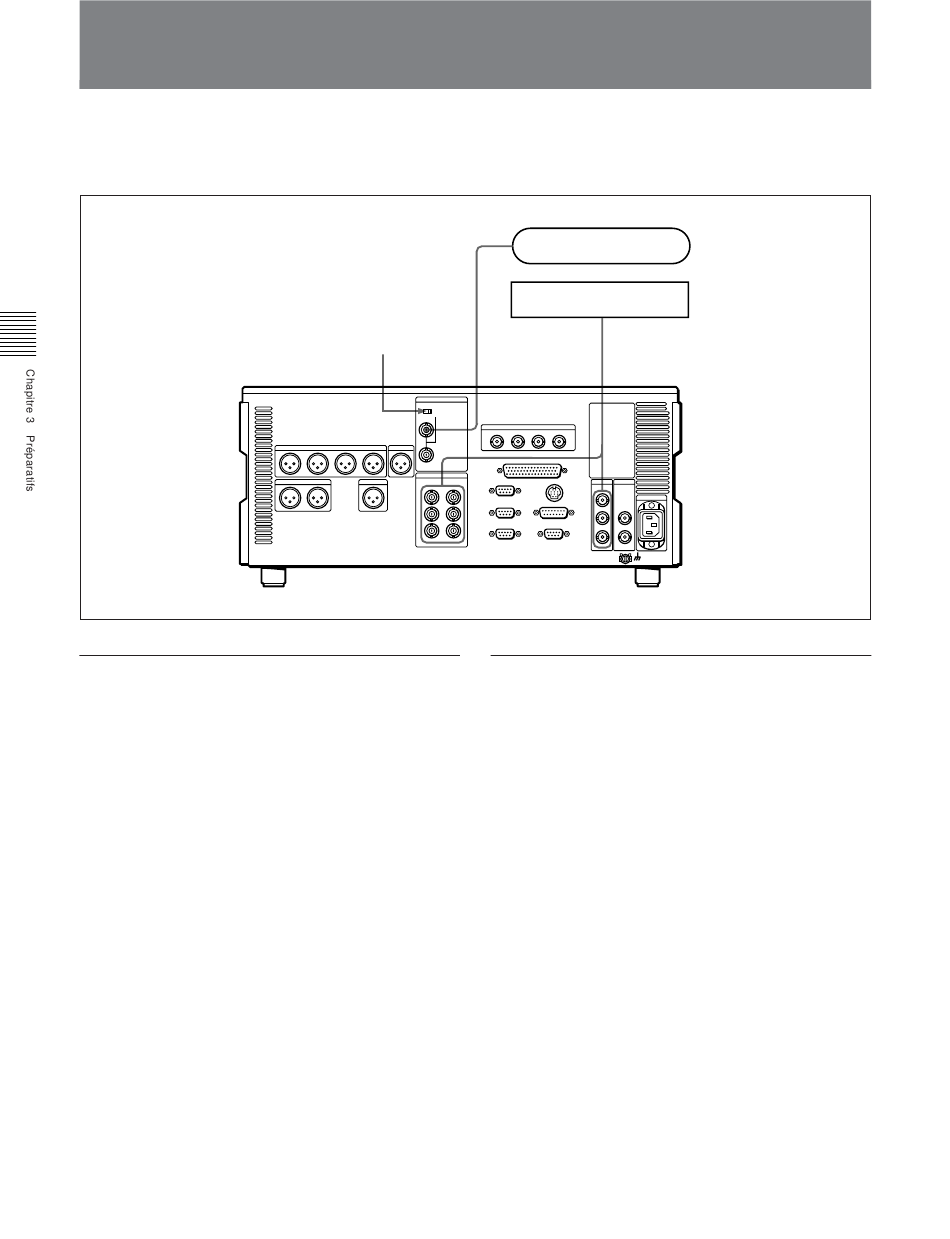

Raccordez un signal vidéo de référence comme
indiqué ci-dessous.
Signal de référence pour la sortie vidéo et
le servosystème
La sortie du générateur de signal vidéo de référence
interne est fournie aux circuits du signal vidéo de
sortie et servo entant que signal de référence.
3-4
Chapitre 3 Préparatifs
Commutateur de terminaison
75 Ω: ON
REF. VIDEO
INPUT
MSW-M2100P
Signal vidéo de référence
Moniteur vidéo
• SDI OUTPUT
• COMPOSITE
• COMPONENT
Signal de synchro extérieur pour le
générateur de signal vidéo de référence
interne
Le générateur de signal vidéo de référence interne est
synchronisé à un signal vidéo de référence d'entrée.
