Einführung
FREE 50 R: Sendeantenne zur Aktivierung des Handsenders Free T mit einem Anschluss für Präsenzmelder. Hands-Free-Auslöser.
FREE 50 RS: Sendeantenne zur Aktivierung des Handsenders Free T mit intrgriertem Präsenzmelder (Sonar).
In der Version FREE 50 RS ist ein Sonar mit der Funktion eines Präsenzmelders integriert. Das Gerät arbeitet mit Ultrschall (nicht hörbar) auf 42 KHz. Es kann kleine Objekte auf auf ein
paar Metern Entfernung erkennen und größere Objekte auf größerer Entfernung erkennen. Für eine gute Erkennung des Hindernisses, muss dies in einem Winkel von 90 ° zum Sonar
stehen. (Siehe Installation)
Das Präsenzerkennersignal, Schließerkontakt, ermöglicht den Anschluss eines optionalem Präsenzerkenners wie Fotozellen oder Magnetschleifenerkenners. Wenn das Gerät dann
ein Objekt erkennt, dann aktiviert es die Sendeantenne und ermöglicht so die Aktivierung eines Handsenders in diesem Sendebereich.

Tabelle mit Reichweiten des Sonarerkenners

Technische Merkmale

Arbeitsfrequenz
Stromversorgung
Stromaufnahme
Sendeleistung
Verkabelung
Betriebstemperatur
Dichtigkeit
Abmessungen
Aktivierungsbreich (Hands-free-Betrieb)
Maximale Geschwindigkeit Erkennung

Anschluss

Der Anschluss erfolgt über das aus der Rückseite kommende Kabel, das direkt an 230 VAC angeschlossen wird. Das andere Kabel ist 4 Adrig und ist nach Bedarf wie folg anzu-
schließen.
Wenn bei der Version FREE 50 R kein externes Gerät angeschlossen ist, müssen das rote und das schwarze Kabel verbunden/ kurzgeschlossen werden damit das die Antenne funk-
tioniert. Dann ist der Präsenzmelder dauerhaft aktiv.

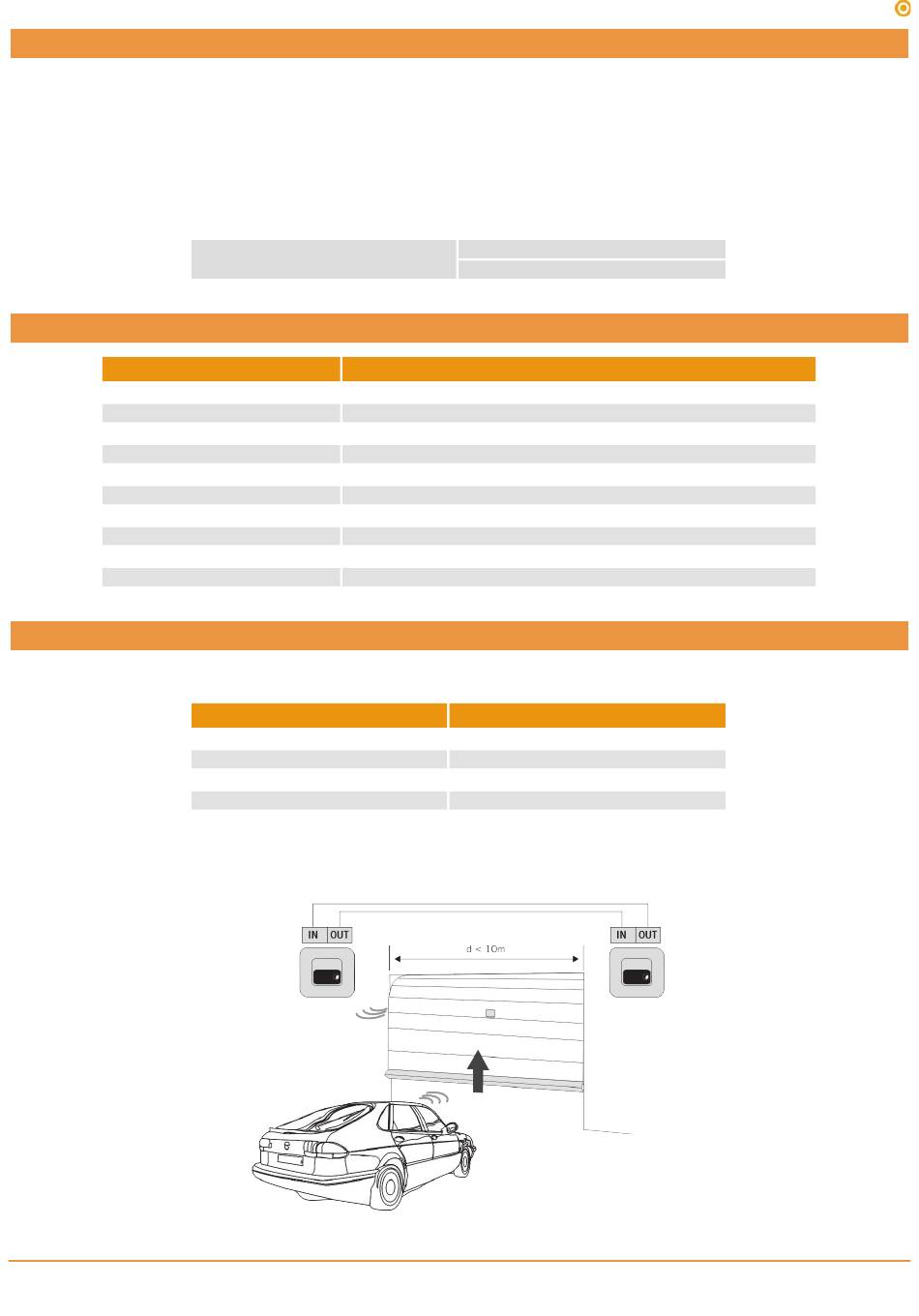

Wenn Sie mehr als eine Antenne (höchstens 4 Antennen) in reihe schalten möchten, müssen Sie das Synchronsignal OUT und das Synchronsignal IN verbinden/ kurzschließen, um
gegenseitige Funkstörungen zu vermeiden.
Soll nur ein Auslöser verwendet werden, sind die Synchronsignale IN und OUT kurzzuschließen.
Menschen
Autos
Wände
Parameter
Signal
Präsenz
- (GND)
Sync IN
Sync OUT
3,5 bis 4,5 Meter
Front: 5,0 bis 5,5 Meter.
Seitlich: 6,0 bis 6,5 Meter
7,0 meter
Wert
FREE 50 R
125kHz
85 - 264Vac, 50/60Hz
< 50mA
< 25mW
4 kabel (Quershnitt 0,5mm2)
-20ºC bis +55º
IP66
349,4x 310,5 x 42 mm
5m
50km/h
Kablefarbe
Schwarz
jcmtechnologies
19
FREE 50 R & FREE 50 RS
FREE 50 RS
349,4 x 310,5 x 78,7 mm
Rot
Grün
Weiß
