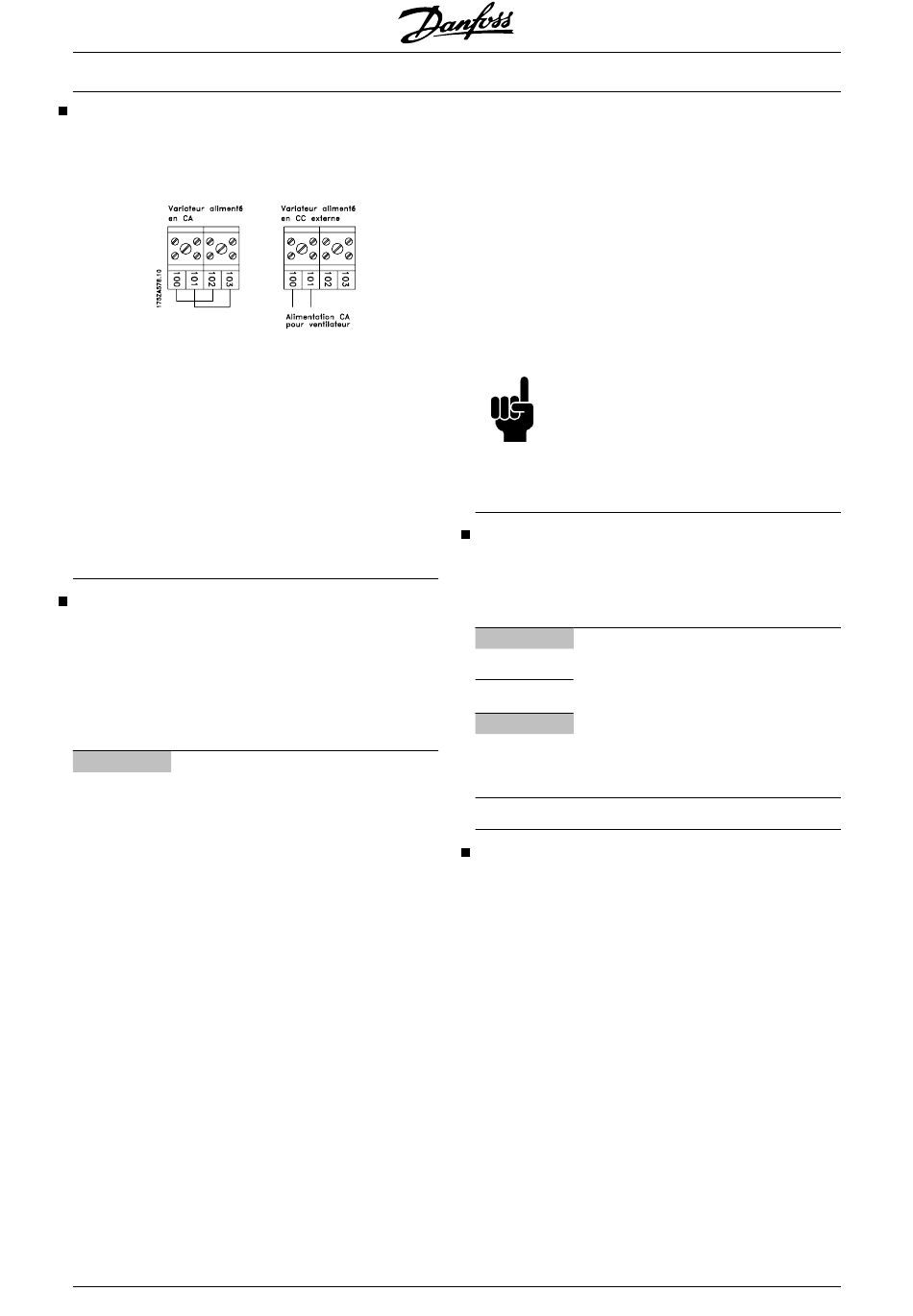

Installation électrique - alimentation du ventila-
teur en externe
Couple 0,5 à 0,6 Nm
Taille des vis : M3
Uniquement disponible pour 5122-5552, 380-500 V ;
5042-5602, 525-690 V, 5032-5052, 200-240 V dans
tous les types de boîtier.
Uniquement pour les unités IP54 alimentant les VLT
5016-5102, 380-500 V et VLT 5008-5027, 200-240 V
CA. Si l'unité est alimentée par le bus de courant con-
tinu (répartition de la charge), les ventilateurs internes
ne sont pas alimentés en courant alternatif. Dans ce
cas ils doivent être alimentés par une source externe
de courant alternatif.
Installation électrique - alimentation externe 24 V
CC
(Versions étendues uniquement. Code de type : PS,
PB, PD, PF, DE, DX, EB, EX.)
Couple : 0,5-0,6 Nm
Taille de vis : M3
N° Fonction
35, 36 Alimentation externe 24 V CC
Une alimentation externe 24 V CC peut servir d'ali-
mentation basse tension pour la carte de commande
et toute carte d'option installée. Ceci permet à une
unité LCP de fonctionner pleinement (y compris les
46
®
VLT Série 5000
paramétrages) sans raccordement au secteur. À noter
qu'un avertissement de basse tension est émis lors de
la connexion de l'alimentation 24 V CC ; cependant,
aucun arrêt ne se produit. Si l'alimentation externe 24
V CC est connectée ou mise en service en même
temps que l'alimentation secteur, un temps minimal de
200 ms doit être saisi au paramètre 120 Retard dé-
marrage.
Un fusible d'entrée à fusion lente d'au moins 6 A peut
être installé pour protéger l'alimentation externe 24 V
CC. La puissance consommée est comprise entre 15
et 50 W selon la charge de la carte de commande.
N.B.!
Utiliser une alimentation 24 V CC de type
PELV pour assurer une isolation galvani-
que correcte (type PELV) sur les bornes
de commande du variateur de fréquence.
Installation électrique - relais de sortie
Couple : 0,5 à 0,6 Nm
Taille des vis : M3
No. Fonction
1-3 Relais de sortie, 1+3 ouvrir, 1+2 fermer
Voir paramètre 323 dans le manuel
d'utilisation. Voir également Caracté-
ristiques techniques générales.
Relais de sortie, 4+5 fermer Voir para-
4, 5
mètre 326 dans le manuel d'utilisation.
Voir également Caractéristiques tech-
niques générales.
Installation électrique, câbles de puissance
®
