Danfoss VLT 5000 Série Manuel D'utilisation page 143

Borne 42, mise à l'échelle de la valeur
358
max. sortie
(Echelle max. 42)
Borne 45, mise à l'échelle de la valeur
360
max. sortie
(Echelle max. 45)
Valeur:
000-500 %
Fonction:
Ces paramètres sont conçus pour mettre à l'échelle la
valeur maximale de sortie du signal d'impulsion/ana-
logique sélectionné aux bornes 42 et 45.
Description du choix:
Régler la valeur à la valeur max. souhaitée pour le si-
gnal du courant de sortie.
= Réglage d'usine, Texte entre () = texte affiché, L'option [] = est celle utilisée lors des communications transitant par le port série
®
MG.52.A3.04 - VLT est une marque déposée Danfoss
VLT

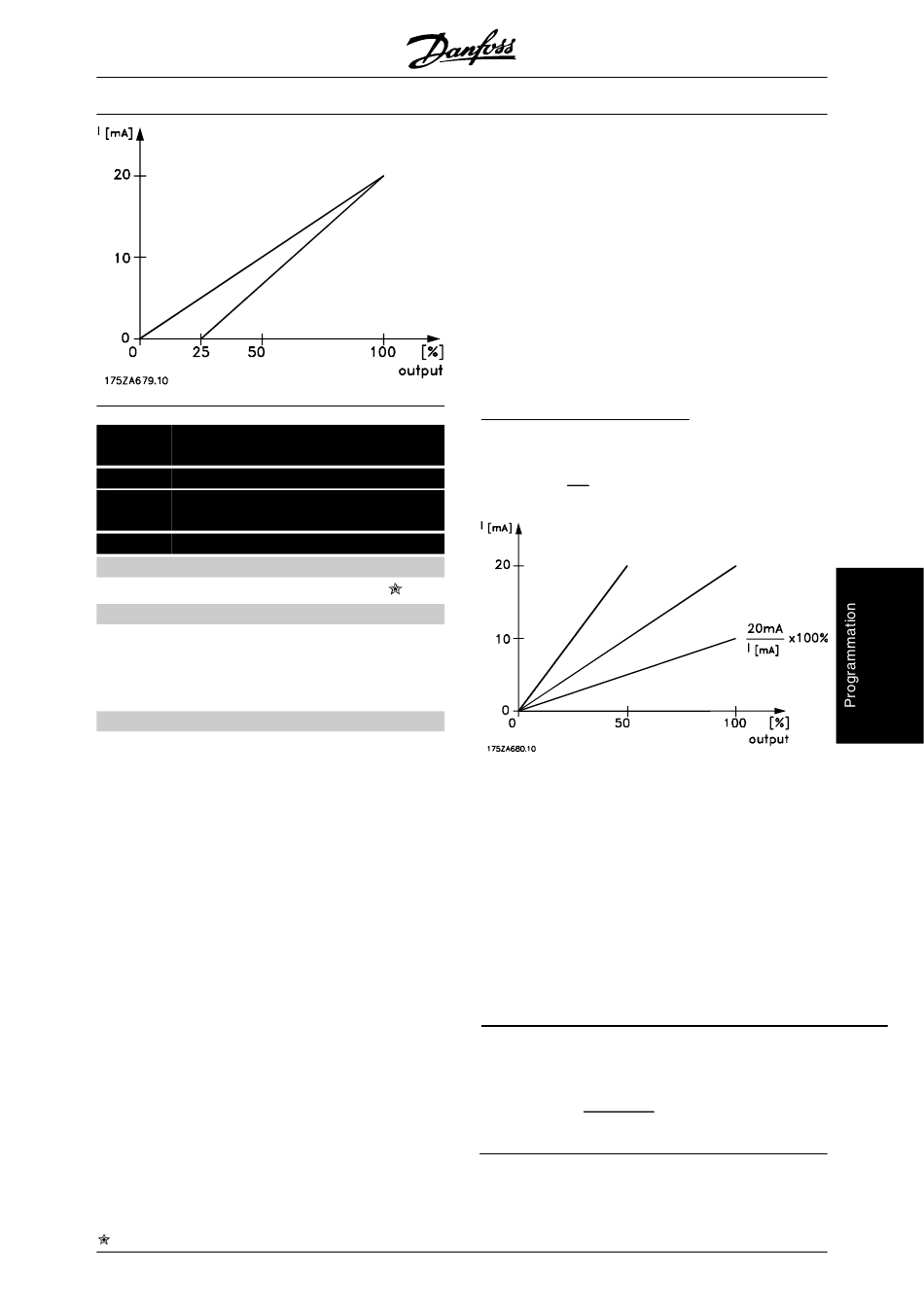

Valeur maximale :
La sortie peut être mise à l'échelle pour donner un
courant inférieur à 20 mA à l'échelle totale ou égal à
20 mA pour une sortie inférieure à 100 % pour la valeur
de signal maximale.
Si 20 mA est le courant de sortie souhaité pour une
valeur comprise entre 0 et 100 % de la sortie à l'échelle
totale, programmer la valeur du pourcentage dans le
paramètre, à savoir 50 % = 20 mA.
Si un courant compris entre 4 et 20 mA est souhaité
comme sortie maximale (100 %), la valeur du pour-
centage à programmer dans le variateur est calculée
de la façon suivante
20
courant maximum souhaité
c'est-à-dire
20
m A
10 ≈
10
100%
Une mise à l'échelle similaire est possible sur la sortie
impulsionnelle. La valeur (valeur de coefficient impul-
sionnel) aux paramètres 320 (sortie 42) et 321 (sortie
45) est la base de la mise à l'échelle. Si la valeur de
coefficient impulsionnel est le courant de sortie sou-
haité pour une valeur comprise entre 0 et 100 % de la
sortie à l'échelle totale, programmer le pourcentage,
c.-à-d. 50 % pour la valeur de coefficient impulsionnel
avec une sortie de 50 %.
Si une fréquence d'impulsions entre 0,2 x valeur de
coefficient impulsionnel et valeur de coefficient impul-
sionnel, le pourcentage est calculé comme suit :
V aleur de coefficient impulsionnel
F réquence d'impulsions souhaitée
c'est-à-dire
H z
2000 ≈
®
Série 5000
m A
× 100 % ,
× 100 % ≈ 200 %
(
par.
H z
5000
× 100 % ≈ 250 %
H z
2000
321 )
ou
. 320
×
143
