5.4 INSTALLATION D'UN MOTEUR ÉLECTRIQUE AVEC UNE BRIDE conforme aux normes IEC OU UN
SERVOMOTEUR POUR ENTRÉE TYPE SK
• Nettoyer et dégraisser minutieusement les zones d'accouplement entre le moteur et le réducteur (arbres
et brides).
• L'accouplement ne doit pas être forcé au cours du montage, ni contraint avec des outils impropres. Éviter
d'endommager les surfaces d'accouplement planes et/ou cylindriques.
• Les arbres d'accouplement ne doivent pas être forcés avec des charges axiales et/ou radiales importantes.
• Pour faciliter le montage, utiliser une pâte lubrifi ante à base d'huile synthétique comme la Klüberpaste 46
MR 401, ou tout autre produit similaire quant aux propriétés et domaine d'application.
• Serrer toutes les vis de fi xation du moteur au réducteur aux couples indiqués. Pour les couples de ser-
rage, voir le chapitre « INSTALLATION DU RÉDUCTEUR ».
Lors de l'accouplement du réducteur à un moteur électrique normalisé EN 60072-1, il est conseillé de
procéder comme suit :
• Étendre sur les brides d'accouplement entre le moteur et le réducteur une couche de colle à sceller, type
Loctite 510 (ou tout autre produit similaire quant aux propriétés et domaine d'application), sur la surface de
centrage ainsi que sur les surfaces frontales d'accouplement ; voir schéma suivant.
• De plus, après avoir effectué le montage du moteur, étendre une couche de mastic, type Loctite 5366 ou
similaire pour ses propriétés et son domaine d'utilisation, au niveau du profi l de contact entre les brides afi n
de fermer les éventuels interstices présents entre les surfaces des brides.
• Si l'arbre lent est lui aussi équipé d'une bride, l'utilisateur devra faire les mêmes opérations pour empê-
cher qu'il ne se forme des accumulations anormales de poussière dans les interstices des brides ou près
des accouplements mobiles.
28 / 104
MU VF-W_ATEX_fra - Traduction des instructions originales en italien - Rev 04_3 - 30/03/18

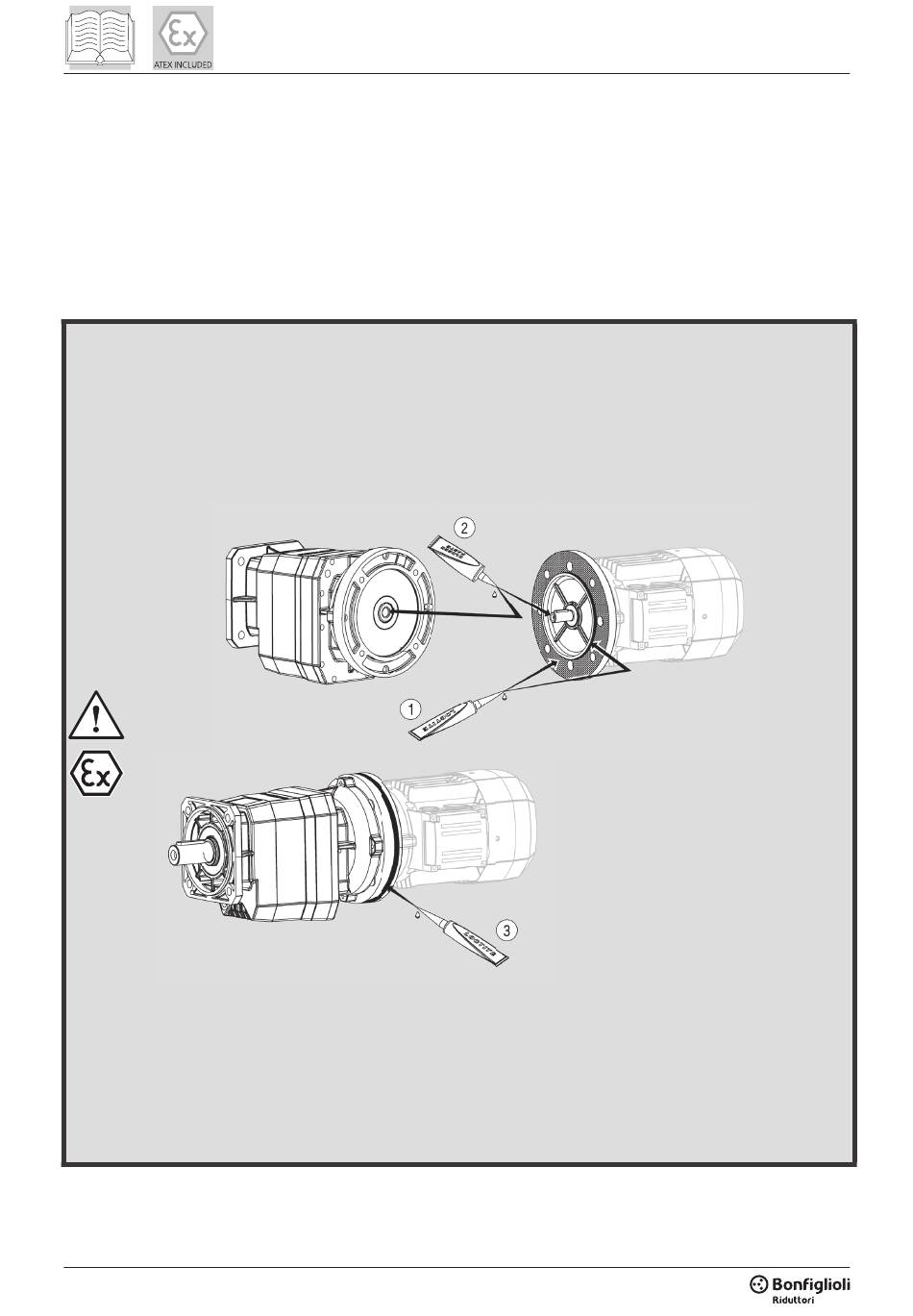

1. Appliquer de la « Loctite 510 » tant
sur le plan de la bride que sur le
centrage.
2. Appliquer de la « Klüberpaste
46MR401 » à l'intérieur du trou de
l'arbre rapide et sur l'arbre moteur.
3. Sceller avec de la « Loctite 5366 »
la zone de jonction entre le réducteur
et le moteur en veillant à remplir les
éventuels espaces vides entre les
deux brides (ex. les encoches pour le
démontage).
