DÉMONTAGE D'UN RÉDUCTEUR DOTÉ D'UN ARBRE LENT CREUX AVEC RAINURE DE CLAVETTE
OU ARBRE LENT CREUX CANNELÉ

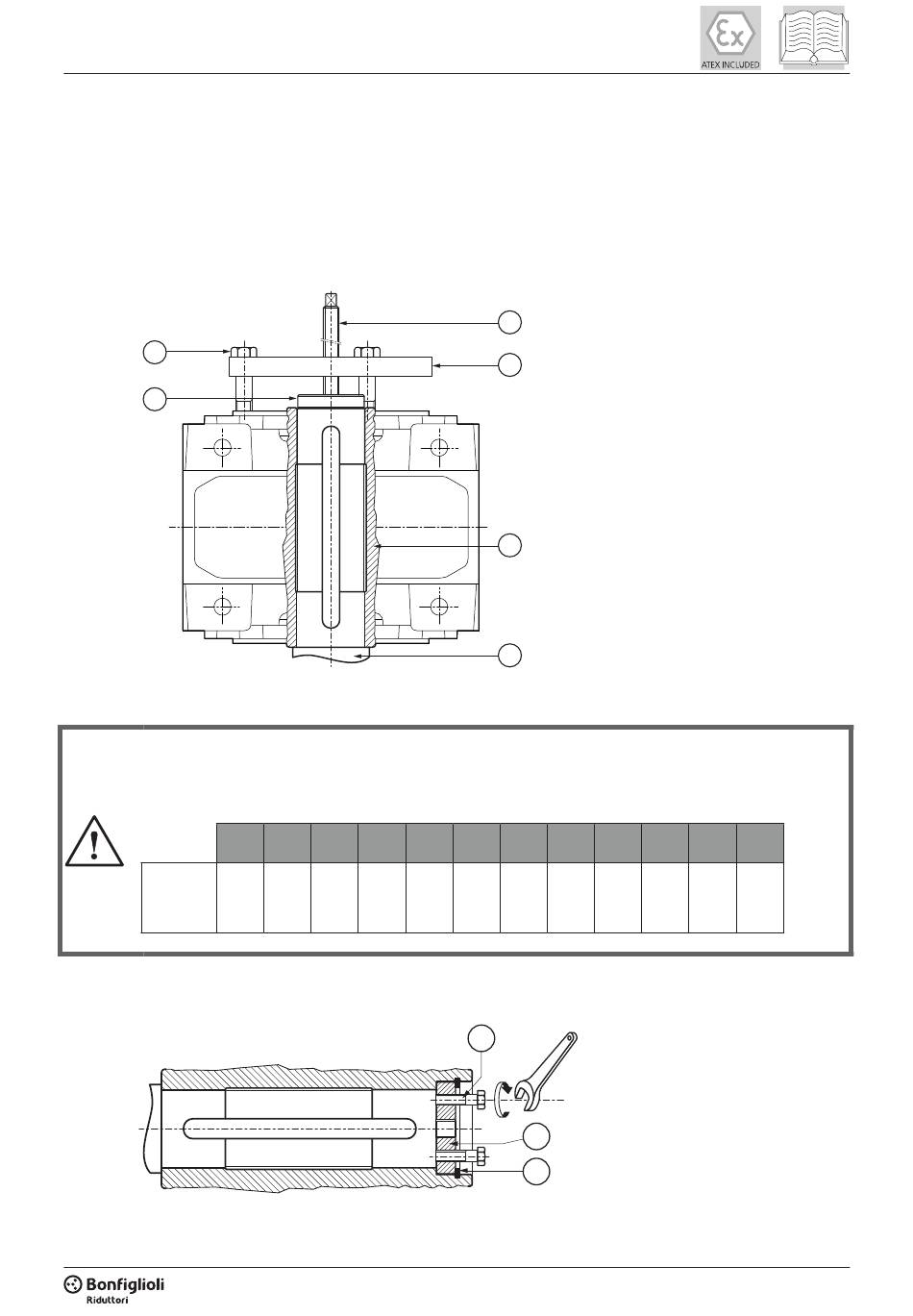

• Retirer le dispositif de fixation axial du réducteur.
Pour les réducteurs de la Série A l'extraction de l'axe de la machine peut être effectuée directement sur
place au moyen d'un dispositif hydraulique ou en utilisant le dispositif illustré dans la figure ci-dessous.
4
5
Durant le processus d'extraction, respecter les valeurs maximales indiquées dans le tableau et
éviter impérativement tout choc ou désalignement.
(tab 14)
A 05
Poussée
maximale
2000 2750 3100 4800 6000 7500 10000 15000 15000 25000 32500 37500
[N]
Pour les réducteurs de la Série F procéder comme suggéré sur la figure ci-dessous en agissant successi-
vement sur les vis.
MU VF-W_ATEX_fra - Traduction des instructions originales en italien - Rev 04_3 - 30/03/18
A 10
A 20
A 30
A 35
3
6
1. Axe de la machine
2. Arbre creux
3. Barre fi letée (non fournie)
4. Vis (non fournies)
5. Butée (non fournie)
6. Plaque de réaction (non fournie)
2
1
A 41
A 50
A 55
A 60
1
1. Vis (non fournies)
2. Butée
2
3. Circlip
3
A 70
A 80
A 90
