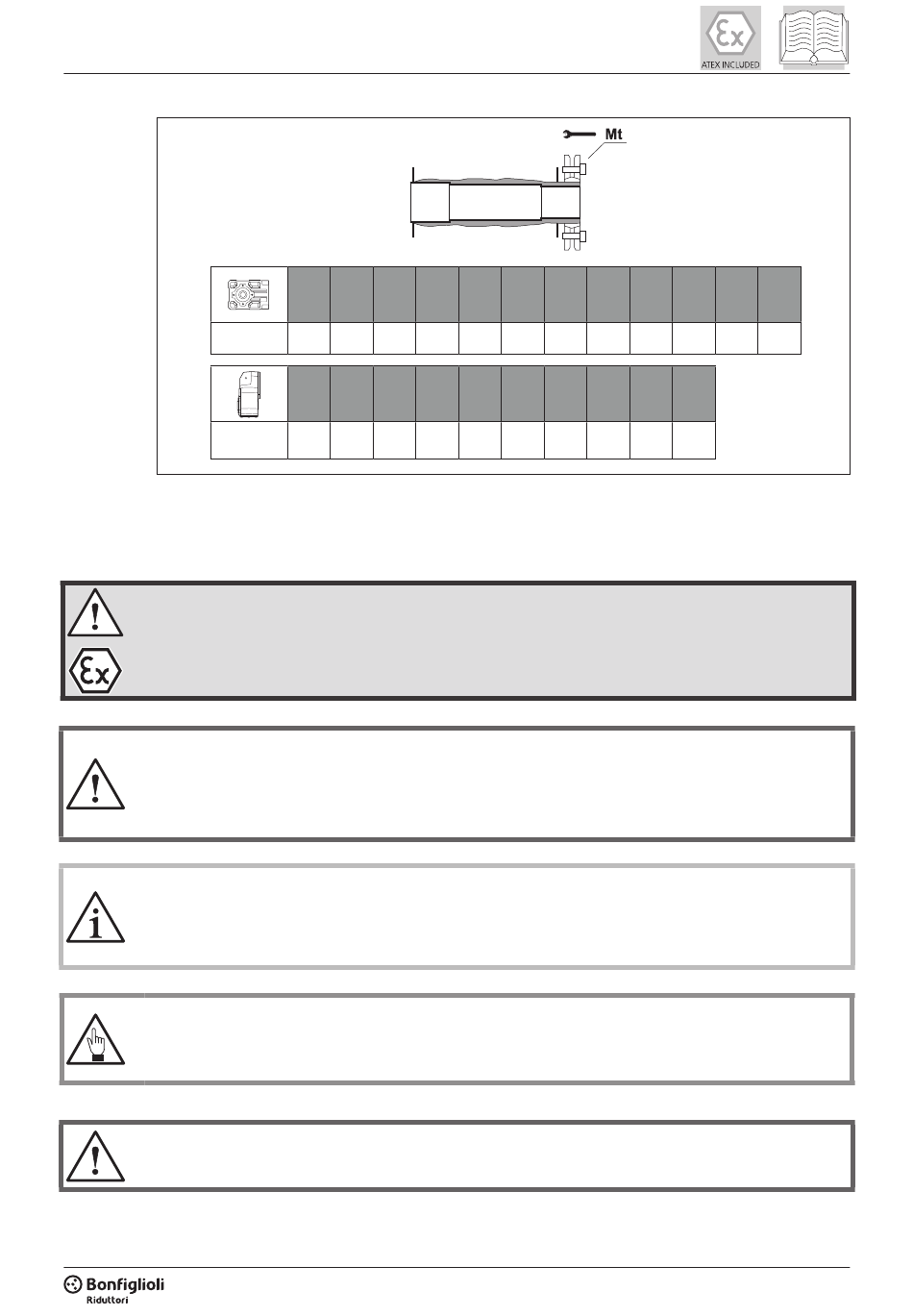

(tab 3)
A 05 A 10 A 20 A 30 A 35 A 41 A 50 A 55 A 60 A 70 A 80 A 90
Mt [Nm] 14.5 14.5 14.5 14.5 14.5 14.5
F 10 F 20 F 25 F 31 F 41 F 51 F 60 F 70 F 80 F 90
Mt [Nm] 8.5
En serrant comme indiqué la frette de serrage, on garantit la fixation axiale de la transmission, en l'absence
de charges extérieures.
6. Monter enfin le carter de protection et serrer le vis
Pour les réducteurs dans le cadre ATEX monter le carter de protection en appliquant une couche
de colle à sceller type Loctite 5366 (ou tout autre produit similaire quant aux propriétés et domaine
d'application) sur la surface de centrage ainsi que sur les surfaces frontales d'accouplement et ser-
rer le vis en appliquant Loctite 510 (ou tout autre produit similaire quant aux propriétés et domaine
d'application).
En présence de charges axiales externes, de vibrations, de problèmes de sécurité, de nécessité de
fiabilité élevée ou de positions de montage particulières (ex. : arbre lent dirigé vers le bas), il est né-
cessaire de prévoir des dispositifs appropriés permettant de fixer axialement l'arbre et d'empêcher
un démontage accidentel.
La frette de serrage ne doit être ni démontée, ni lubrifiée avant d'être remontée.
Un démontage complet et un nettoyage sont nécessaires seulement si la frette de serrage est sale.
En cas de nettoyage et/ou d'entretien, il ne faut lubrifier que les surfaces de glissement de la frette de
serrage, en utilisant un lubrifiant solide présentant un coefficient de frottement µ = 0.04 (du type Klüber
Molybkombin UMF T4 ou produit équivalent qui garantisse les mêmes performances dans le temps).
Ne jamais faire fonctionner le réducteur sans le carter de protection de la frette de serrage.
MU VF-W_ATEX_fra - Traduction des instructions originales en italien - Rev 04_3 - 30/03/18
14.5 14.5 14.5 14.5 14.5
35 35 35 35 69
35 35 69 69
69
