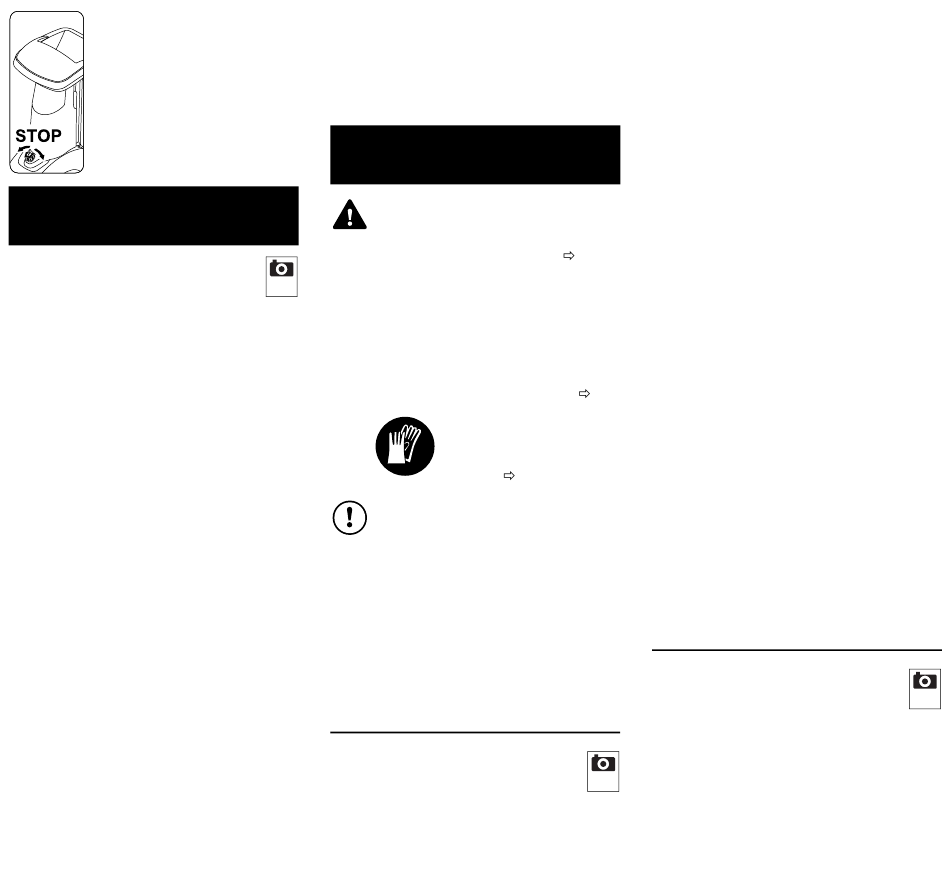

L'interrupteur de
marche- / arrêt se trouve sur
la face avant de l'appareil.
Pour arrêter l'appareil, tour-
ner le bouton rotatif noir de
l'interrupteur de
marche- / arrêt.

6. Contenu de l'emballage

Rep. Désignation
A Appareil de base
B Entonnoir de remplissage
ATO 400
C Support de roue droite
D Support de roue gauche
E Rallonge d'éjection
F Déflecteur
G Tôle d'éjection
H Axe
I Roue
J Enjoliveur
K Bouchon
L Pied
M Vis Torx
M8x40
N Circlip
O Vis Torx
P5x20
P Vis à tête bombée
M6x16
Q Vis Torx
M6x16
R Écrou M6
74
Rep. Désignation
S Outil de montage
T Vis à six pans
M14x130
•
Manuel d'utilisation
7. Préparation de l'appareil
Risque de blessures !
Avant le montage du broyeur, lire
attentivement le chapitre
« Consignes de sécurité » (
respecter toutes les instructions
2
relatives à la sécurité.
Qté
Pour éviter d'endommager
1
l'appareil, respecter impérativement
1
tous les couples de serrage
indiqués dans le chapitre
« Préparation de l'appareil » (
1
1
Porter notamment des
gants. Le cache-
1
couteaux doit être
1
monté. (
1
Éviter tout endommagement de
1
l'appareil !
2
En inclinant l'appareil de base pour
2
le placer dans la position de
2
montage indiquée sur la figure,
veiller à ce que le câble de
2
raccordement ne soit pas
2
endommagé (coincé).
Protéger l'appareil des rayures en
2
plaçant un carton dessous avant de
6
le changer de position.
1
7.1 Montage du canal d'éjection
2
● Retourner l'appareil de base (A)
dans la position de montage
3
comme illustré sur la figure.
1 Montage de la rallonge d'éjection
Qté
● Accrocher la rallonge d'éjection (E) par
1
le haut avec le crochet (1) dans
1
l'ouverture du carter (2), la tourner vers
le bas et enfoncer le support (3)
1
latéralement.
● Mettre en place les vis (O) et les serrer
à un couple de 1 - 2 Nm.
2 Montage du déflecteur
● Mettre en place le déflecteur (F).
Veiller à ce que les guidages au niveau
4.) et
du déflecteur (4) correspondent
exactement aux guidages de la rallonge
d'éjection (5).
● Mettre en place la vis (P) et la serrer à
l'aide de l'écrou (R).
● Mettre en place les vis (O) et les serrer
7.).
à un couple de 1 - 2 Nm.
3 Montage du canal d'éjection
● Mettre en place le canal d'éjection (G).
7.5)
● Mettre en place les vis (O) et les serrer
à un couple de 1 - 2 Nm.
● Mettre en place les vis (Q) et les serrer
à l'aide des écrous (R).
En ajustant les vis, il est possible de
rectifier les tensions éventuelles au
niveau du canal d'éjection.
7.2 Montage du châssis
● Retourner l'appareil de base (1)
dans la position de montage
illustrée sur la figure.
3
4
0478 201 9916 A - FR
