9.2.2 Cinghia
i
Tendere la cinghia del motore a intervalli regolari
come descritto qui a seguito:
1. Prima di eseguire questo intervento staccare l'ali-
mentazione elettrica e di aria compressa.
2. Rimuovere la parete laterale del basamento macchi-
na.

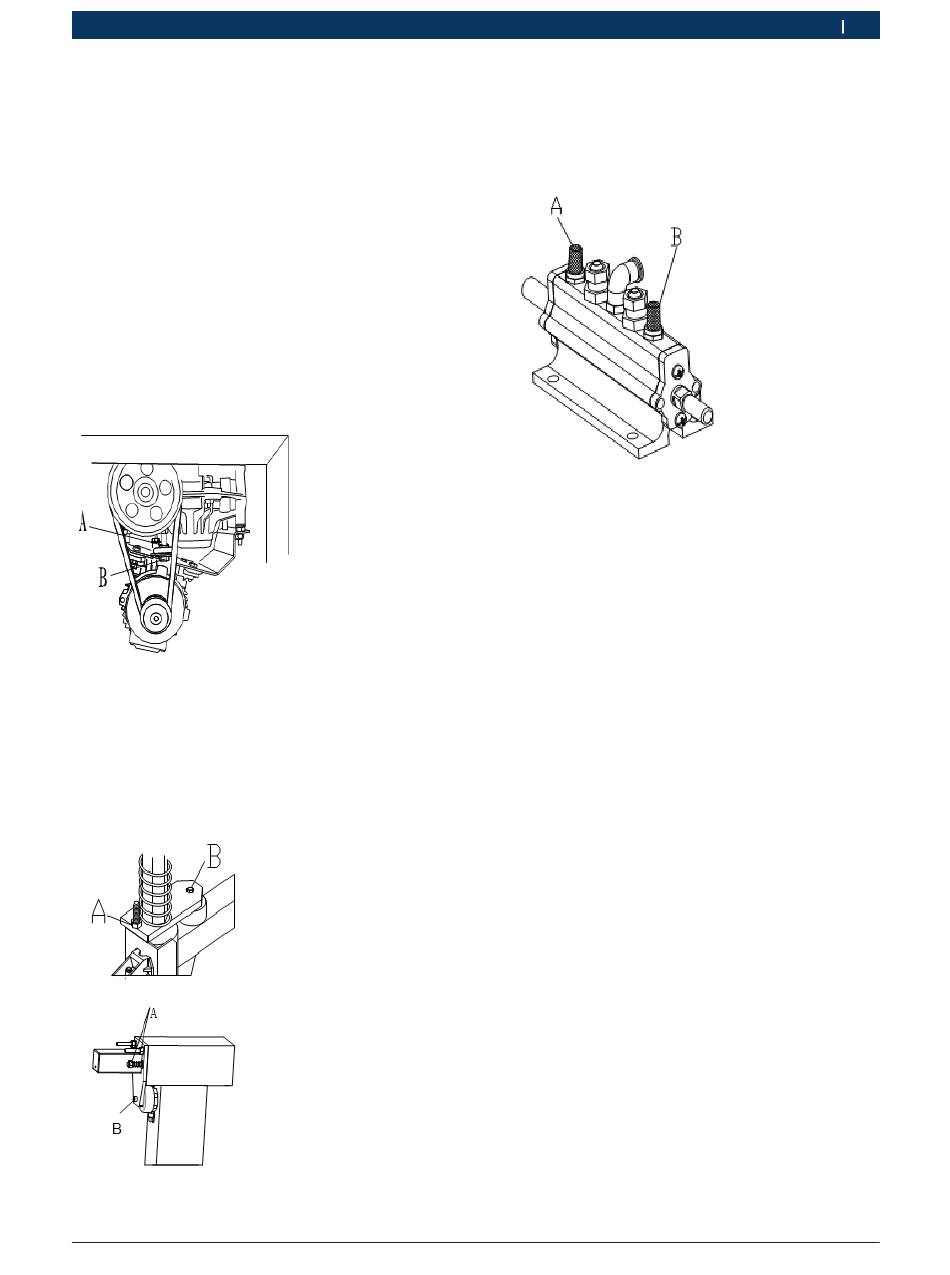

3. Allentare la vite A e il dado C. Regolare con la vite B
sul lato posteriore del supporto motore. Tendere la
cinghia come mostrato nella figura sottostante. La
tensione della cinghia deve essere regolata in modo
che la cinghia si sposti di 8 mm verso l'interno quan-
do soggetta ad un carico di 8 kg.
4. Dopo la regolazione allineare la cinghia e serrare la
vite A e il dado C.
5. Se l'utensile di montaggio non è fissato e collocato
ad una distanza di 2-3 mm sopra il cerchio, è ne-
cessario regolare i controdadi A e B davanti sulla
rosetta di sicurezza dell'albero esagonale.
6. Se l'utensile di montaggio non è fissato e/o spostato
indietro di 2-3 mm, è necessario regolare i controda-
di A e B davanti sulla rosetta di sicurezza dell'albero
quadro.
Robert Bosch GmbH
Manutenzione | Start Line TCE 420 | 115
i
Se il sollevatore si sposta troppo lentamente e se
la colonna si sposta indietro troppo lentamente,
eseguire i passaggi descritti nella figura sottostante.
Pulire gli ammortizzatori.
¶
Prima di qualsiasi intervento staccare l'alimentazio-
ne elettrica e di aria compressa.
¶
Rimuovere la parete laterale del basamento macchi-
na.
¶
Regolare gli ammortizzatori A e B sul gruppo valvola
di regolazione.
¶
Oppure pulire con un forte getto di aria compressa.
¶
Sostituire l'ammortizzatore danneggiato.
