Montage de l'afficheur sur le transmetteur pour tête de sonde

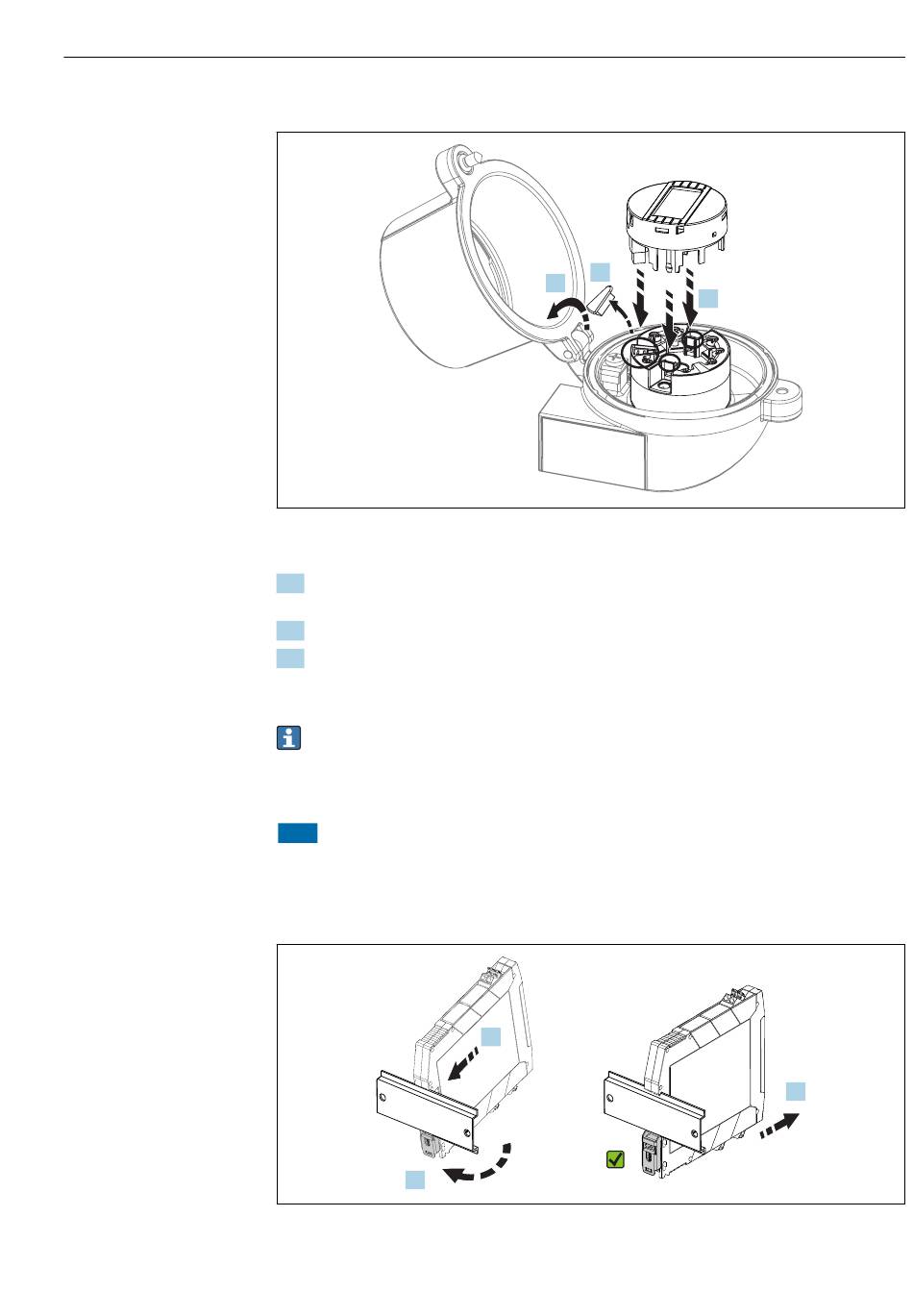

 6 Montage de l' a fficheur
1. Dévisser la vis du couvercle de la tête de raccordement. Ouvrir le couvercle de la tête
de raccordement.
2. Enlever le capot du raccord de l' a fficheur.
3. Enficher le module d' a ffichage sur le transmetteur pour tête de sonde monté et câblé.
Les broches de fixation doivent se clipser au niveau du transmetteur pour tête de
sonde. À la fin du montage, revisser le couvercle de la tête de raccordement.
L' a fficheur peut uniquement être utilisé avec la tête de raccordement avec fenêtre
transparente (p. ex. TA30 d' E ndress+Hauser) correspondante.
4.2.2

Montage du transmetteur pour rail DIN

AVIS

Mauvaise position de montage

La mesure dévie de la précision maximale lorsqu' u n thermocouple est raccordé et que la
jonction de référence interne est utilisée.
‣
Monter l' a ppareil verticalement et s' a ssurer qu' i l est correctement orienté !
2.
 7 Montage du transmetteur pour rail DIN
2.
1.
1.
Montage
3.
A0009852
3.
A0039678
15
