Entretien (Suite)

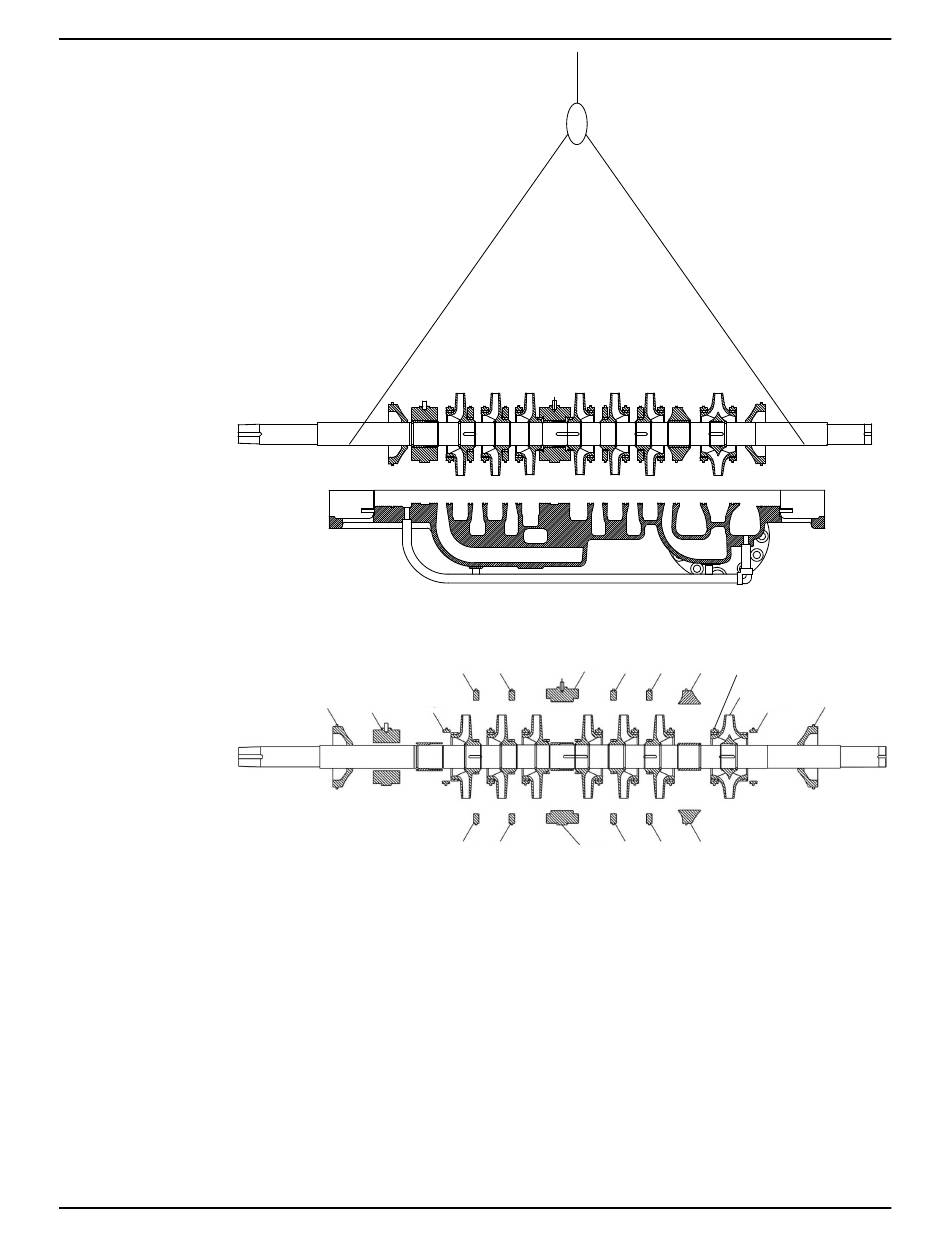

4. Monter la bague de corps de turbine de premier étage (164A), la bague de corps de dernier étage
(164), la bague de régulation (129) et les deux chambres de joint (220, 221).
* 164A pour les pompes 4x6-10 et 4x6-11. 165B pour toutes les autres dimensions de pompe.
5. Abaisser l'ensemble tournant, en s'assurant que toutes les pièces fixes s'engagent dans les verrouillages
de gorge.
6. En maintenant la traction sur l'ensemble tournant, glisser la moitié inférieure de toutes les bagues
d'étage (144), la bague centrale (155) et le diaphragme (146), le cas échéant, dans le demi-corps inférieur.
7. Assembler la moitié supérieure de chaque composant et serrer les vis à chapeau à tête creuse.
8. Vous deveez centrer l'élément tournant à l'intérieur du corps à chaque remplacement des roulements
ou paliers.
a) Pousser l'élément tournant jusqu'en butée vers le côté accouplement.
b) Mesurer la distance de l'épaulement de la butée sur l'arbre à la face du logement de roulement sur
c) Tirer l'élément tournant à fond côté butée.
d) Mesurer à nouveau la distance de l'épaulement de la butée sur l'arbre à la face du logement de
76
220 129 164
le corps.
roulement sur le corps.
Model 3600, API 610 10th Edition (ISO 13709) Manuel d'installation, d'utilisation et d'entretien
144 144 155 144 144
144 144 155 144 144
146 164A/B*
101
221
164A
146
