Entretien (Suite)
427J

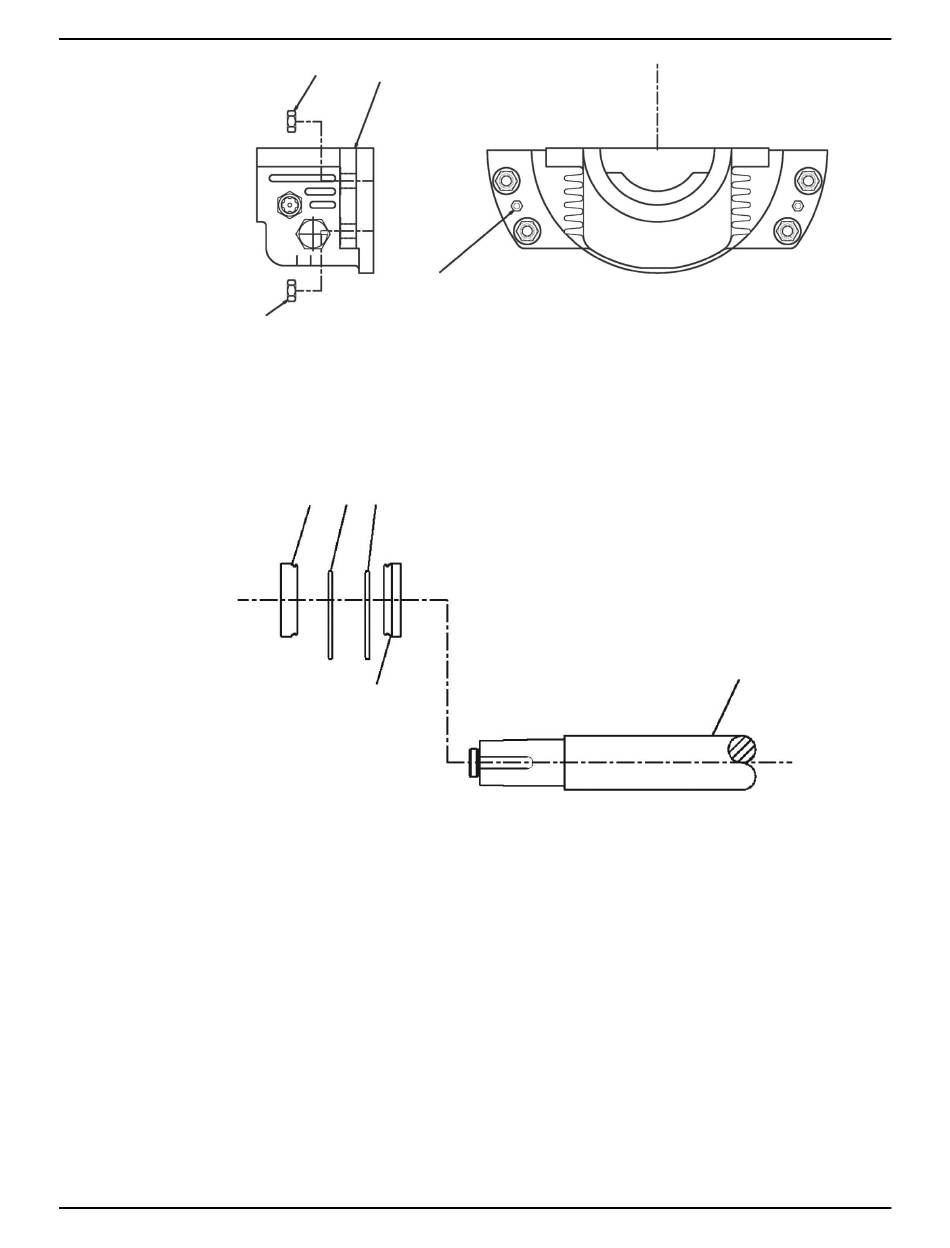

6. Desserrer et déposer les écrous (427J) qui maintiennent le boîtier de roulement en position.
7. Faire pivoter la moitié inférieure du palier lisse (117) autour de l'arbre (122) pour déposer le palier du
boîtier inférieur.
8. Déposer la moitié inférieure du boîtier de roulement.
9. Déposer le joint à labyrinthe extérieur (332A), les deux bagues d'huile (323) et le joint à labyrinthe
intérieur (333A).
58
427J
134
469J
332A 323 323
333A
Model 3600, API 610 10th Edition (ISO 13709) Manuel d'installation, d'utilisation et d'entretien
122
