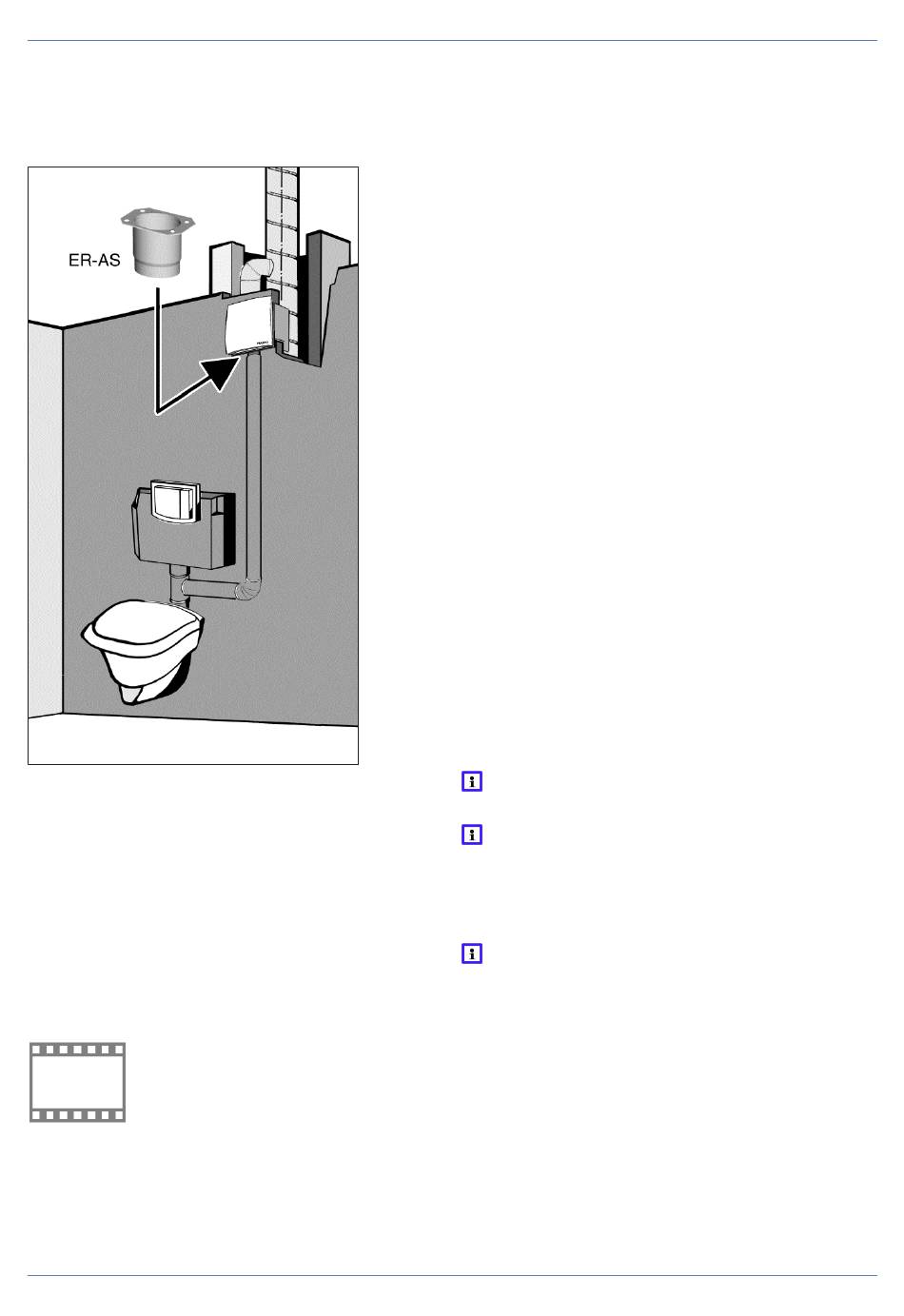

10 Raccord d'aspiration ER-AS pour l'aspiration des odeurs de WC
10 Raccord d'aspiration ER-AS
pour l'aspiration des odeurs de
WC
Les boîtiers ER GH peuvent être reliés au conduit
de rinçage des WC par le raccord d'aspiration
ER-AS.
Une section de conduit de DN 70 permet de
faibles vitesses de déplacement de l'air dans le
conduit de liaison et une aspiration efficace et
sans courant d'air des odeurs.
Condition préalable de raccordement : le
conduit de rinçage de la chasse d'eau encastrée
doit être équipé d'un coude de bifurcation DN 70.
Montage
1. Monter le raccord d'aspiration ER-AS comme
décrit Transformation raccord de soufflage
pour soufflage vers l'arrière [} 18].
26
2. Connecter le conduit de raccordement au rac-
cord d'aspiration ER-AS et au coude de bifur-
cation dans le conduit de rinçage de la chasse
d'eau encastrée. Effectuer une liaison étanche
entre le conduit de raccordement et le raccord
d'aspiration et le coude de bifurcation.
3. Pour le montage de l'insert de ventilateur et du
cache de protection → Notice Caches de pro-
tection ER.
11 Utilisation de l'appareil
Les ventilateurs ER EC ont un débit de 30 m³/h
en charge de base (réglage usine).
Il est possible de passer à un fonctionnement à
charge pleine de 60 m³/h, grâce à un interrup-
teur d'éclairage ou un interrupteur séparé.
La commande de l'appareil se trouve dans le
cache de protection : ER-AK, ER-AH et ER-AB
disposent de fonctions automatiques avec para-
mètres d'appareil réglables : Caches de protec-
tion : Fonctions [} 10].
• ER-A : Version standard
• ER-AK : Version confort
• ER-AH : Version à commande en fonction de
l'humidité, adaptée aux personnes handicapées
• ER-AB : Version avec détecteur de mouve-
ment, adaptée aux personnes handicapées
Pour le fonctionnement à pleine charge, une tem-
porisation de démarrage de 60 secondes et une
durée de fonctionnement par temporisation de
15 minutes sont prévues en usine.
Pendant le fonctionnement, prévoir une ar-
rivée d'air suffisante.
Si l'appareil est allumé et éteint manuelle-
ment, le fonctionnement conforme à la norme
DIN 18017-3 n'est pas toujours assuré.
12 Pièces de rechange
Commande et montage des pièces de re-
change uniquement par un installateur spécia-
lisé.
