9 Montage final
• Raccorder l'appareil uniquement à une installa-
tion électrique permanente.
• Le type de protection n'est garanti que si :
• le montage est conforme aux prescriptions
8.1 Branchement électrique de l'appareil
1. Avant d'accéder aux bornes de raccordement,
couper tous les circuits d'alimentation élec-
trique. Désactiver le fusible secteur, sécuriser
contre toute remise en service intempestive et
apposer un panneau d'avertissement de ma-
nière bien visible.
2. Retirer le couvercle de protection du crépi.
3. Couper et isoler le conducteur de protection et
les fils non utilisés.

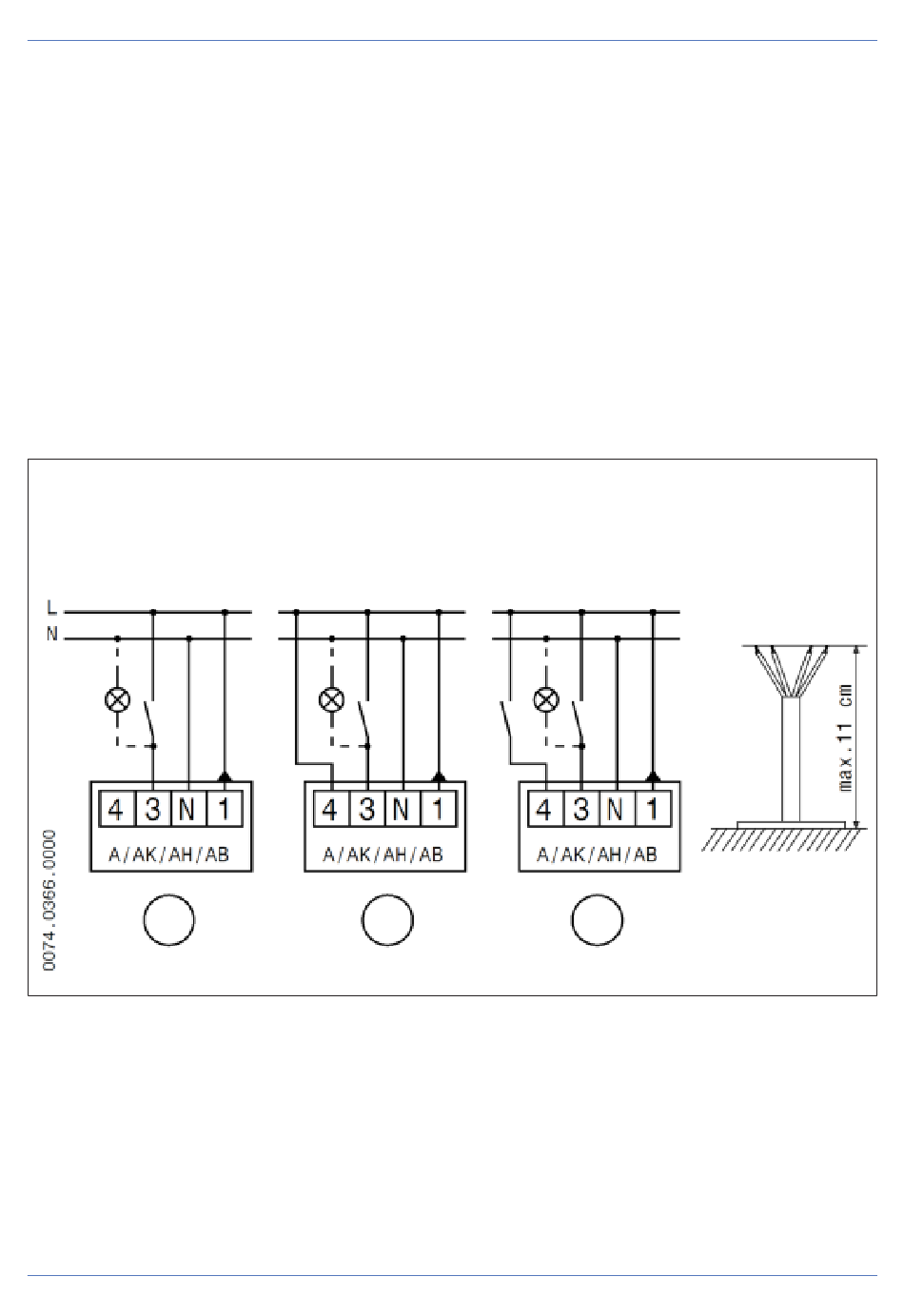

Charge nominale
commutable sans
charge de base
Veuillez cocher la variante de raccordement
6. Cocher le type de ventilateur et le type de rac-
cordement sur le schéma de branchement à
l'intérieur du boîtier.
7. Ceci permet d'éviter des erreurs au montage
final si, par exemple, différents inserts de ven-
tilateurs doivent être montés dans le système.
8. Si vous le souhaitez, monter un cadre d'entre-
toise ou un cadre mural.
9. Insérer le couvercle de protection du crépi.
24
Longueur du câble secteur dans le boîtier : 11 cm au maximum !
Couper et isoler le conducteur de protection et les fils non utilisés
Charge nominale
commutable avec charge
de base permanente
• l'introduction du câble secteur dans le raccord
cannelé est correcte
• l'insert de ventilateur s'enclenche correcte-
ment dans le boîtier encastré
• le cache de protection est vissé, fermé et en-
cliqueté
4. Retirer l'enveloppe du câble secteur et le
mettre à longueur : Branchement électrique
[} 23].
5. Raccorder électriquement le câble secteur sur
la borne de raccordement selon le schéma de
branchement : Schéma des branchements
[} 28].
Charge nominale et
charge de base
commutables
Recommandation : conserver cette notice de
montage jusqu'au montage final dans le boîtier
encastré.
9 Montage final
ATTENTION Dysfonctionnement en cas de
montage erroné.
Pour les conditions de montage et les informa-
tions détaillées sur le montage final de l'insert de
ventilateur et le cache de protection → respecter
la Notice Caches de protection ER beachten.
