COMPACT N&D
PL
Należy uważać, aby nie zamienić biegunów przy podłączaniu zasilania do urządzenia. Grozi to awarią
elektroniki urządzenia, uniemożliwiającą jego uruchomienie i działanie oraz nieodwracalnymi uszkodzeniami
elementów sprężarek.
Dmuchawa
odśrodkowa
Przewód komunikacyjny
Az Niebieski
N Czarny
R Czerwony
V Zielony
B
Cel
A Zółty
Na Pomarańczowy
M Brown
Moduł sterowania
elektronicznego
kompresora
Sprężarka
WAŻNA UWAGA!
Sterowanie
elektroniczne
Akumulator
48

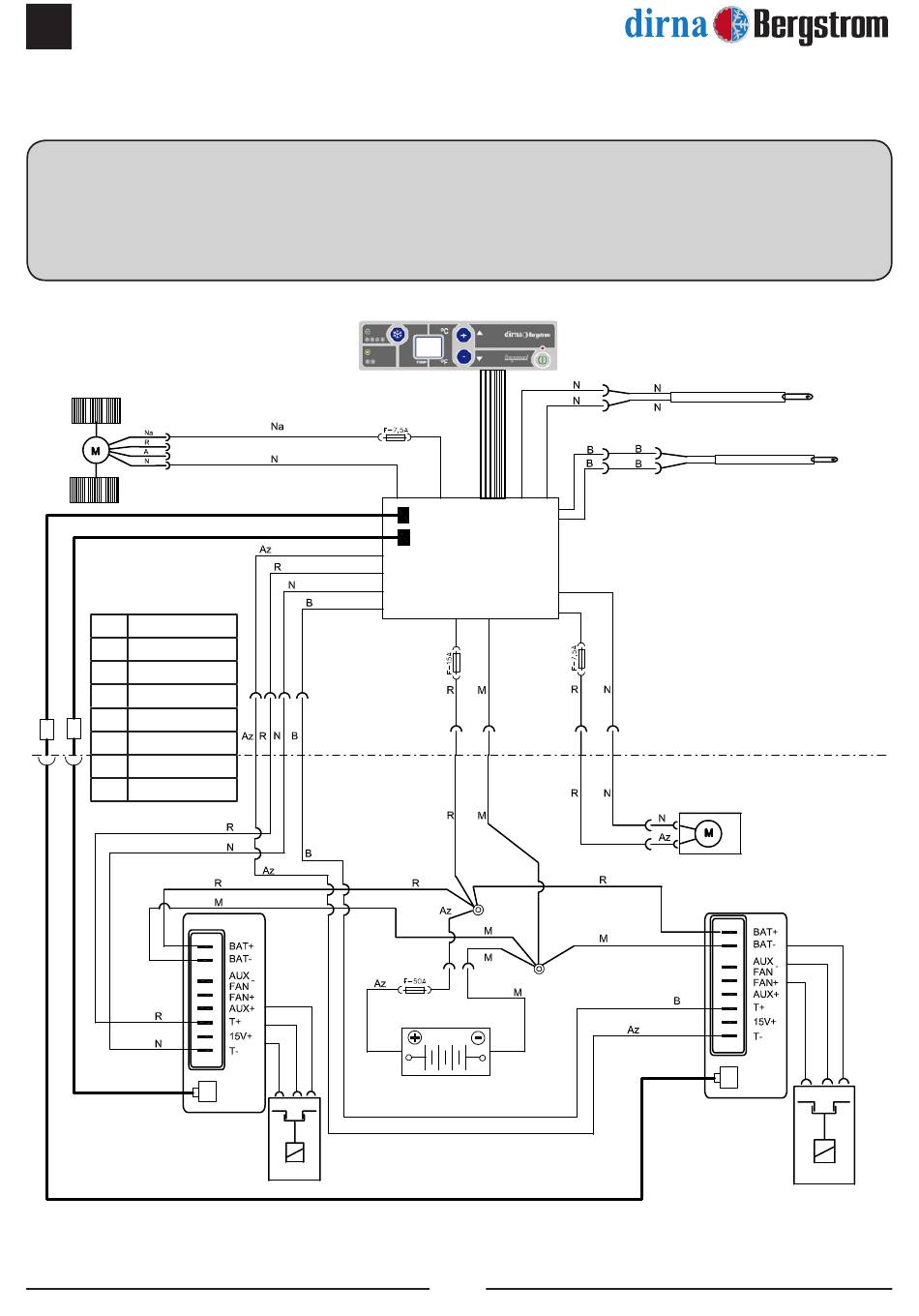

Schemat elektryczny

Czujnik powietrza
powrotnego
Czujnik
rozmrażania
Wentylator
kondensatora
Moduł sterowania
elektronicznego
kompresora
Sprężarka
®
