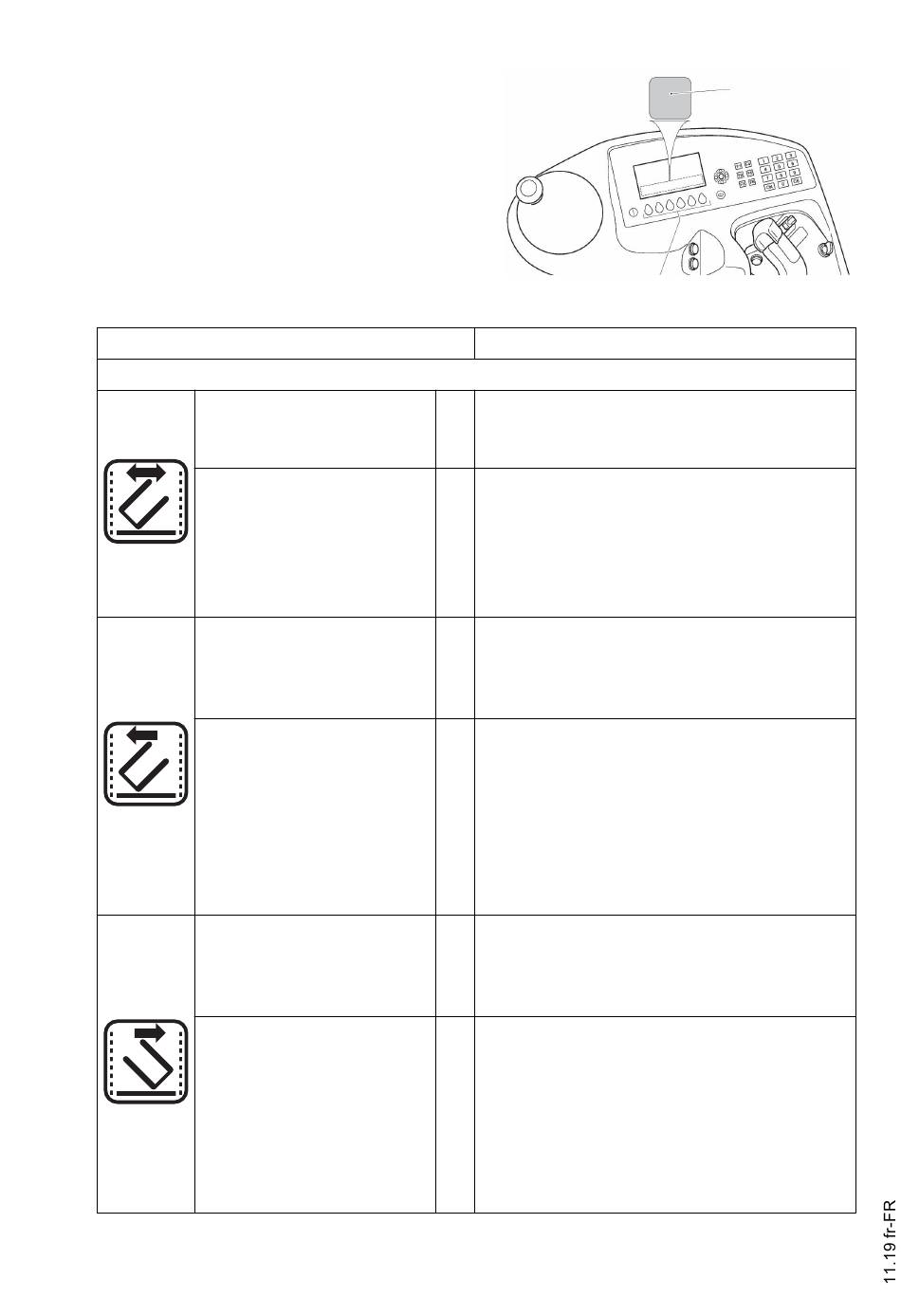

2.6 Symboles de fonction dans l'écran du conducteur
Procédure
Z
La touche « Fonctions » (104) sous les
symboles
activent
associée. Le symbole (137) est alors
affiché sur fond foncé. Ci-après sont
décrits les symboles des fonctions
affichées.
Les symboles et leur signification
Accessoire rapporté standard, commande des fourches
Affichage « Commutation
de menu rotation
synchrone »
Touche « Commutation
de menu rotation
synchrone »
Affichage « Rotation
gauche synchrone
manuelle fourches »
Touche « Rotation
gauche synchrone
manuelle fourches »
Affichage « Rotation
droite synchrone
manuelle fourches »
Touche « Rotation droite
synchrone manuelle
fourches »
118
(137) sur l'écran
ou confirment la
cariste
fonction
Fonction
Commutation du menu aux fonctions
t
« Rotation synchrone ».
Commutation de menu : Lors de
l'actionnement de la touche
« Commutation de menu rotation
t
synchrone », le menu actuellement
affiché sur l'écran cariste passe au menu
« Rotation synchrone », voir page 178.
Indique qu'une rotation synchrone
manuelle du tablier porte-fourche vers la
t
gauche et qu'une translation de la flèche
vers la droite est possible.
Active la rotation synchrone manuelle du
tablier porte-fourches vers la gauche et
la translation de la flèche vers la droite.
La commande du mouvement de
t
translation de l'accessoire rapporté
s'effectue avec le levier de commande
« Fonctions hydrauliques », voir
page 183.
Indique qu'une rotation synchrone
manuelle du tablier porte-fourche vers la
t
droite et qu'une translation de la flèche
vers la gauche est possible.
Active la rotation synchrone manuelle du
tablier porte-fourches vers la droite et la
translation de la flèche vers la gauche.
La commande du mouvement de
t
translation de l'accessoire rapporté
s'effectue avec le levier de commande
« Fonctions hydrauliques », voir
page 183.
137
104
