10.3

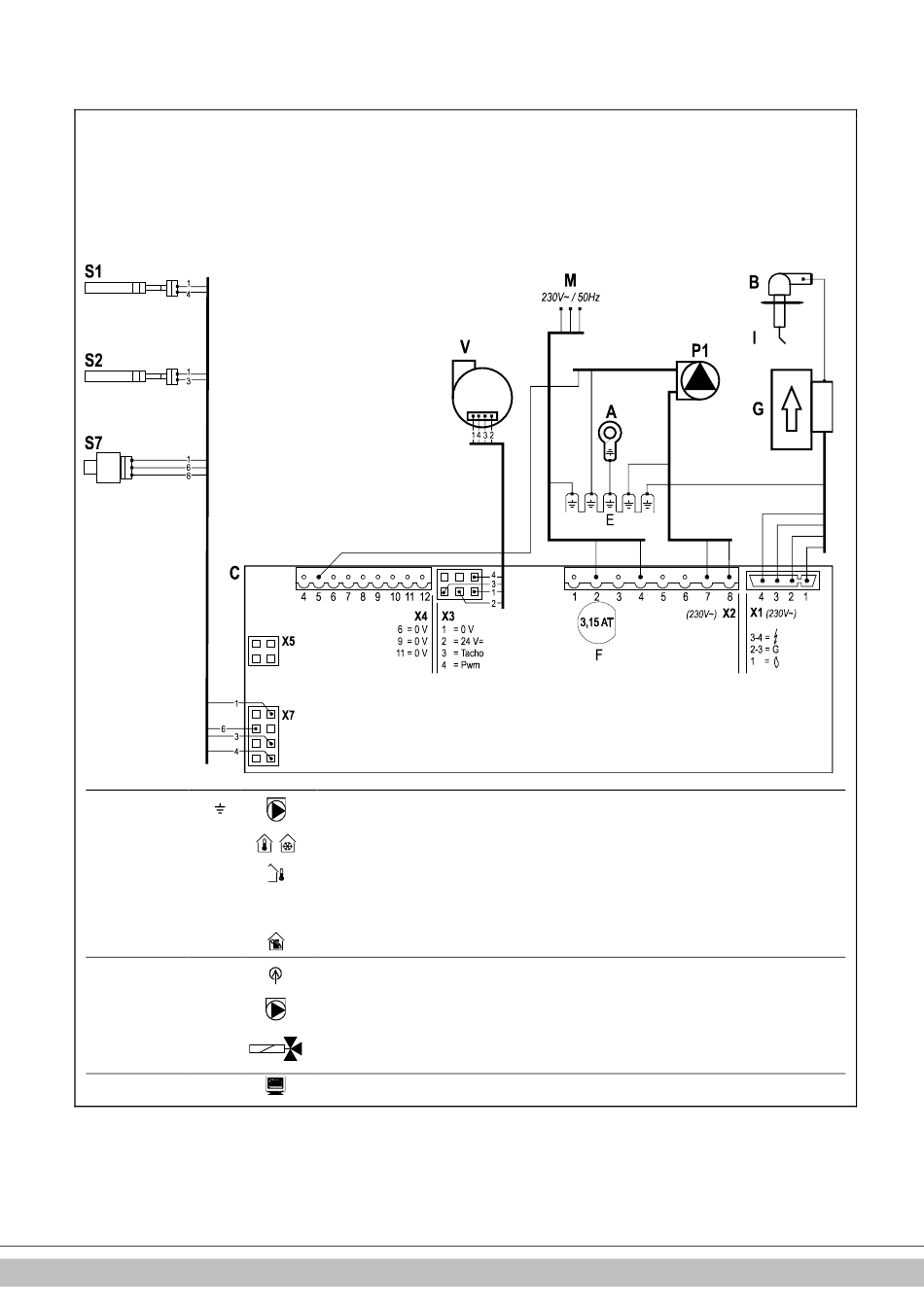

Schemat elektryczny

Podłączenie uziemienia
A
wymiennika
B Przewód zapłonowy
C Kontroler bojlera
E Podłączenia uziemienia
5 -
Listwa X4
24V=
6–7
8–9
9–10
11–12
Listwa X2
2–4
~
230V
7–8
3–5–6
Złącze X5
Daikin Europe NV
F Bezpiecznik (3.15 A T)
Zespół zaworu gazowego +
G
moduł zapłonowy
I Elektroda zapłonowa/ io
Wtyczka zasilania
M
sieciowego
Pompa obiegowa c.o. (5 = sygnał PWM (czerwony), E= uziemienie)
Termostat pomieszczeniowy wł./wył.
Czujnik zewnętrzny
(12 k Ohm / 25°C)
Czujnik zbiornika
(12 k Ohm / 25°C)
Termostat pomieszczeniowy OpenTherm
Zasilanie 230 V (2 = L (brązowy), 4 = N (niebieski))
Pompa c.o.
(8 = L (brązowy), 7 = N (niebieski))
Zawór trójdrogowy dla zewnętrznego zbiornika
(np. EK3WV1AA)
Interfejs komputerowy
P1 Pompa obiegowa c.o.
V Went.
Czujnik temp.
S1
zasilania
S2 Czujnik temp. powrotu
(0,1A-24Vdc) i/lub termostat przeciwzamrożeniowy
(6-7 powinien być otwarty)
(3 = L (brązowy), 5 = styk (czarny), 6 = N (niebieski))
Czujnik ciśnienia wody
S7
obiegu grzewczego (c.o.)
