5.5

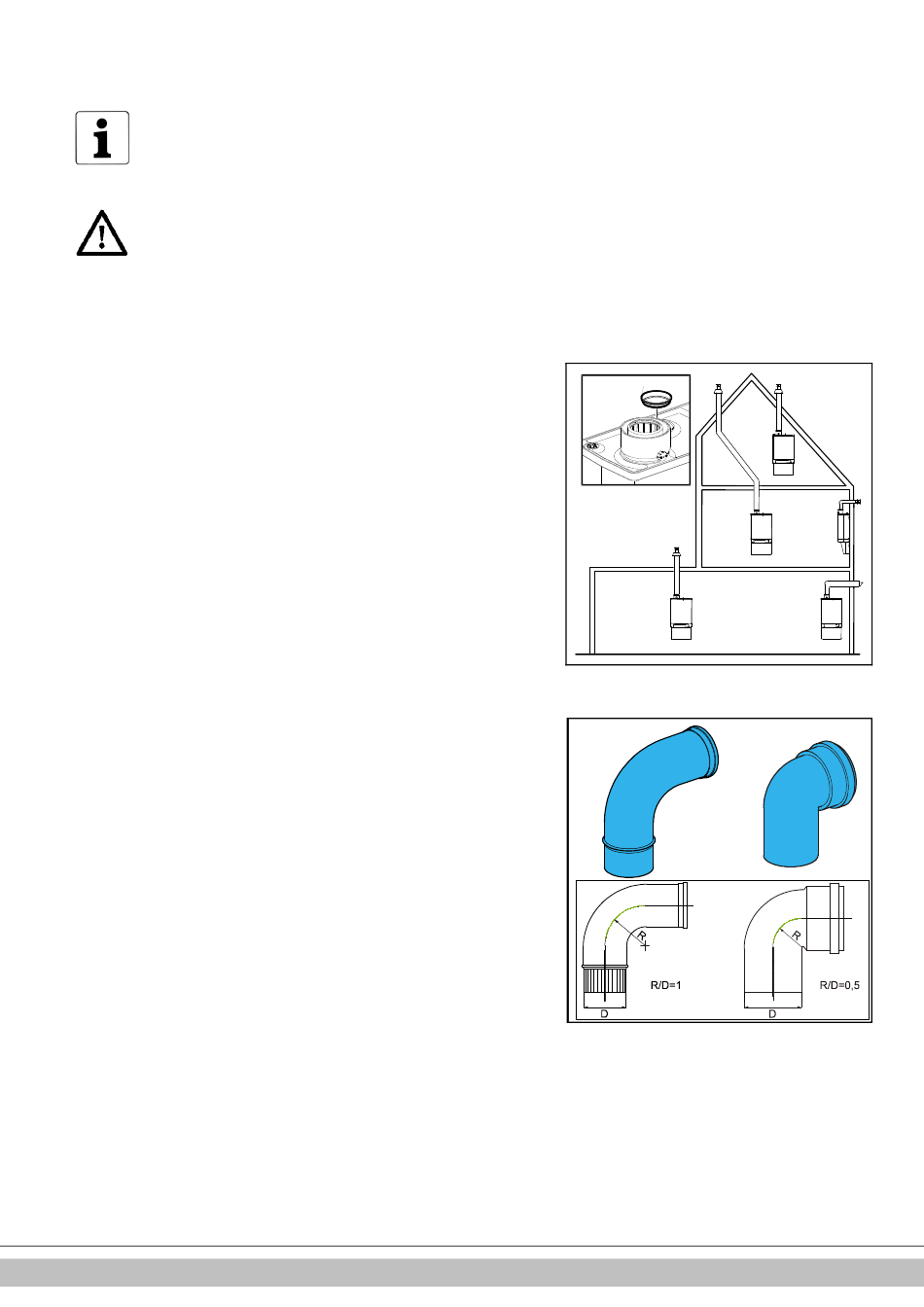

Wylot spalin i wlot powietrza

W przypadku instalacji elementów wylotu spalin i wlotu powietrza
odwołujemy się do załączonej instrukcji podstawowej lub
proponujemy kontakt z producentem odpowiednich elementów
wlotu powietrza i wylotu spalin w celu uzyskania obszernej
informacji technicznej oraz właściwej instrukcji montażu.
Należy upewnić się, że połączenia rurowe kielichowe
przewodów spalin i powietrza są połączone szczelnie i nie
ulegną obluzowaniu. Niewłaściwe zamontowanie wylotów
spalin i wlotów powietrza może prowadzić do niebezpiecznych
sytuacji lub obrażeń ciała. Należy sprawdzić wszystkie części
zestawu transportującego spaliny i powietrze pod względem
szczelności powietrznej.
5.5.1
Połączenie koncentryczne 60/100
W ramach kotła przewidziany jest łącznik spalin umożliwiający podłączenie kotła do
instalacji wyciągowej spalin o średnicy 60 / 100.
1.
Połącz rury koncentryczne dla przewodów dostarczających powietrze i wyciągających
spaliny z łącznikami. Wbudowana uszczelka zapewnia szczelność powietrzną.
5.5.2
Połączenie koncentryczne 80/125
W razie potrzeby łącznik spalin 60 / 100 można wymienić na łącznik umożliwiający
podłączenie kotła do instalacji wyciągowej spalin o średnicy 80 / 125.
Zestaw przekształcający dla połączenia równoległego może być zamówiony jako pozycja
EKHY090717.
1.
Należy uważnie stosować się do instrukcji dostarczanej z zestawem łączącym
80/125.
2.
Połącz rury koncentryczne dla przewodów dostarczających powietrze i wyciągających
spaliny z łącznikami. Wbudowana uszczelka zapewnia szczelność powietrzną.
5.5.3
Połączenie równoległe 80/80
W razie potrzeby łącznik spalin 60 / 100 można wymienić na łącznik umożliwiający
podłączenie kotła do równoległej instalacji wyciągowej spalin (2-przewodowa) o średnicy
80 mm.
Zestaw przekształcający dla połączenia równoległego może być zamówiony jako pozycja
EKHY090707.
1.
Należy uważnie stosować się do instrukcji dostarczanej z zestawem łączącym 80.
2.
Należy umieścić przewody dostępu powietrza oraz wyciągu spalin we wlotach i
wylotach urządzenia. Wbudowana uszczelka zapewnia szczelność powietrzną.
Daikin Europe NV
C33
C13
C33
C33
C13
21
