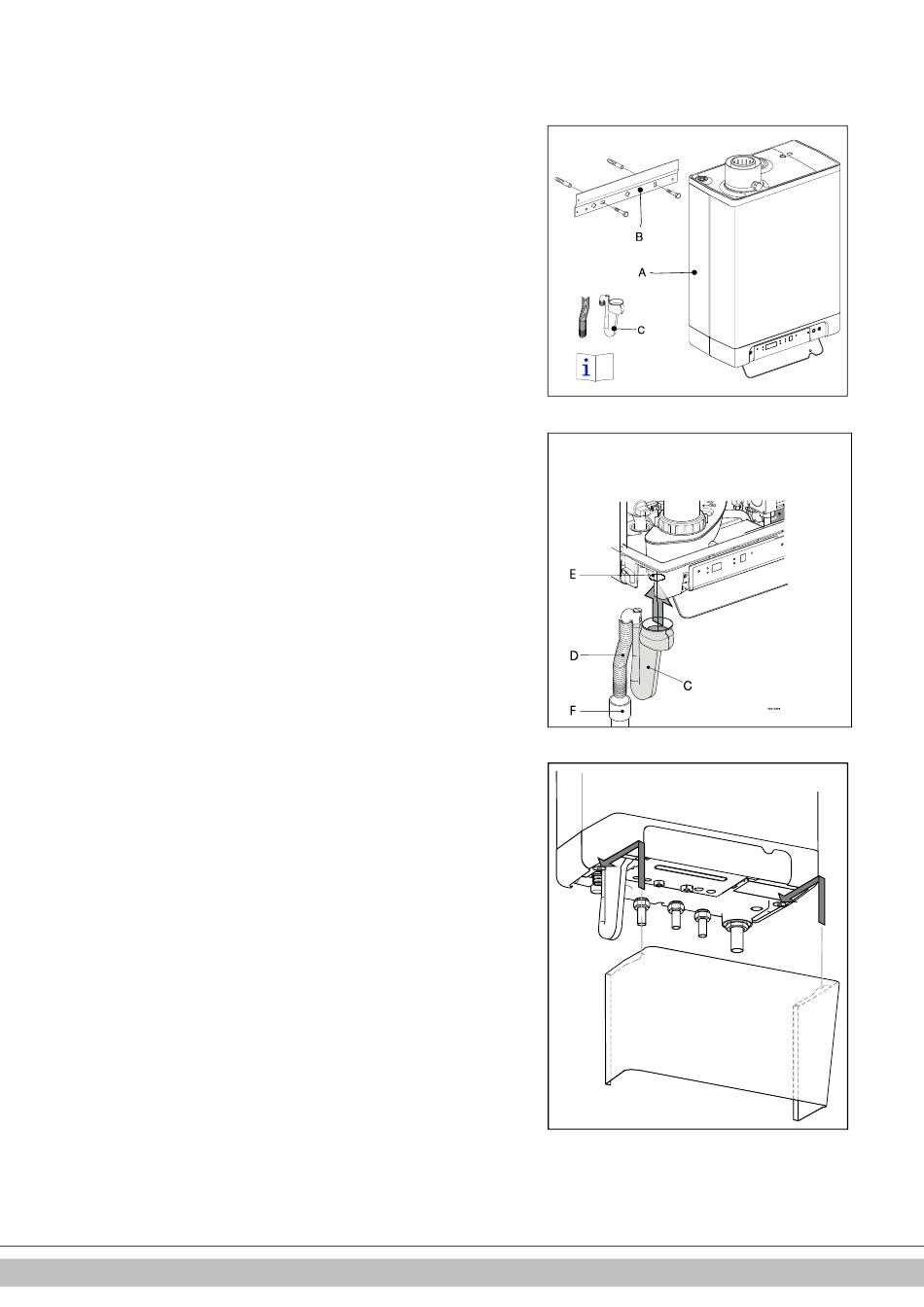

4.3.3 Montage des Geräts
1. Packen Sie das Gerät aus.
2. Überprüfen Sie den Verpackungsinhalt auf Vollständigkeit:
• Gerät (A)
• Aufhängeleiste (B)
• Siphon + flexibler Schlauch (C)
• Installationsanleitung
• Betriebsanleitung
• Garantiekarte
3. Überprüfen Sie das Gerät auf Beschädigungen: Melden Sie festgestellte
Schäden unmittelbar dem Lieferanten.
4. Installieren Sie die Aufhängeleiste.
5. Überprüfen Sie, ob die Druckringe gerade in den Kupplungen des
Montagehalters positioniert sind.
6. Positionieren Sie das Gerät: Schieben Sie es von oben nach unten über die
Aufhängeleiste (B).
Stellen Sie sicher, dass die Rohrleitungen gleichzeitig in die
Druckringverbindungen gleiten.
7. Ziehen Sie die Druckringverbindungen am Montagehalter fest.
Die Nippel und Rohrleitungen dürfen sich nicht mitdrehen!
8. Öffnen Sie die Anzeigeabdeckung, lösen Sie die beiden Schrauben links und
rechts an der Anzeige und entfernen Sie dann die Frontabdeckung.
9. Montieren Sie den Schlauch (D) am Auslass des Siphons.
Füllen Sie den Siphon mit Wasser und schieben Sie ihn so weit wie möglich auf
den Kondensatauslassanschluss (E) unten am Gerät auf.
10. Dichten Sie den Schlauch (D) des Siphons, falls möglich zusammen mit dem
Überlaufrohr der Einlasskombination und dem Überdruckventil, über die offene
Verbindung (F) im Abwasserrohr ab.
11. Montieren Sie die Luftzufuhr und den Brenngasauslass (siehe Abschnitt 5.5).
12. Montieren Sie die Abdeckung und ziehen Sie die beiden Schrauben links und
rechts an der Anzeige fest. Schließen Sie dann die Anzeigeabdeckung.
4.3.4 Anbringen des Abdeckplatte (optional)
Hängen Sie die umgebaute Oberkante der Abdeckplatte an den Unterlegscheiben an
der Unterseite des Geräts ein und schieben Sie die Abdeckplatte so weit wie möglich
nach hinten.
Hinweis: Wenn Sie den Kessel in Verbindung mit einer Abdeckplatte installieren, ragt
der Siphon unter der Abdeckplatte hervor.
