5.5

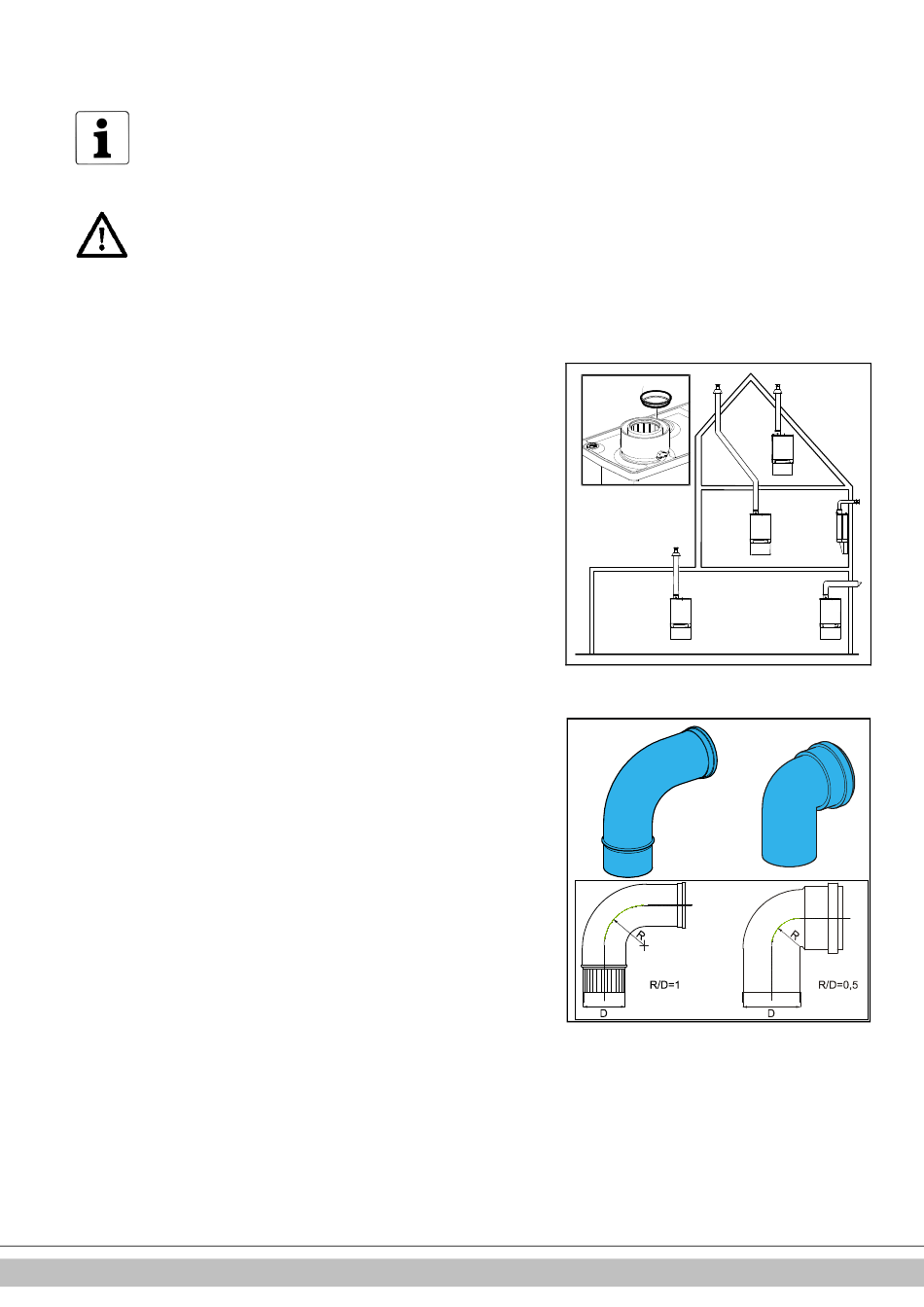

Sortie de gaz de combustion et entrée d'air
Pour l'installation du matériel de sortie de gaz de combustion et
d'entrée d'air, nous nous reportons au manuel de base joint ou nous
contactons le fabricant de l'équipement de sortie de gaz de
combustion et d'entrée d'air approprié pour obtenir des informations
techniques complètes et des instructions de montage spécifiques.
Assurez-vous que l'assemblage en tulipe des matériels de
sortie de gaz de combustion et d'entrée d'air offre une bonne
étanchéité et qu'il ne se desserrera pas. La mauvaise fixation
des matériels de sortie de gaz de combustion et d'entrée d'air
peut entraîner des situations dangereuses ou des blessures.
Vérifiez que tous les éléments qui transportent du gaz de
combustion ou de l'air sont étanches à l'air.
5.5.1
Raccordement concentrique 60/100
La chaudière est dotée d'un adaptateur de gaz de combustion qui permet de raccorder un
système d'évacuation de gaz de combustion d'un diamètre de 60/100.
1.
Placez le tuyau concentrique de l'alimentation en air et de l'extraction du gaz de
combustion dans l'adaptateur. Les joints intégrés assurent une bonne étanchéité à l'air.
5.5.2
Raccordement concentrique 80/125
Si nécessaire, l'adaptateur de gaz de combustion 60/100 peut être remplacé par une
version adaptée à un système d'extraction de gaz de combustion d'un diamètre de 80/125.
Le kit de conversion pour un raccordement parallèle peut être commandé sous la
référence EKHY090717.
1.
Suivez attentivement les instructions fournies avec le kit d'adaptation 80/125.
2.
Placez le tuyau concentrique de l'alimentation en air et de l'extraction du gaz de
combustion dans l'adaptateur. Les joints intégrés assurent une bonne étanchéité à l'air.
5.5.3
Raccordement parallèle 80/80
Si nécessaire, l'adaptateur de gaz de combustion 60/100 peut être remplacé par une
version adaptée à un système parallèle d'extraction de gaz de combustion (2 tuyaux) d'un
diamètre de 80 mm.
Le kit de conversion pour un raccordement parallèle peut être commandé sous la
référence EKHY090707.
1.
Suivez attentivement les instructions fournies avec le kit d'adaptation 80.
2.
Placez les tuyaux destinés à l'alimentation en air et l'extraction de gaz de
combustion à l'entrée et à la sortie de l'unité. Les joints intégrés assurent une
bonne étanchéité à l'air.
ROTEX Heating Systems GmbH
C33
C13
C33
C33
C13
21
