6.0 Einrichtung und Montage

WARNUNG:
Vor Montage und Inbetriebnahme muss der Inhalt dieses
Handbuchs vollständig durchgelesen und verstanden werden.
Bei Nichtbeachtung kann es zu schwerwiegenden
Verletzungen kommen.

6.1 Auspacken und Reinigen

Alle Teile aus dem Verstandkartons entfernen und mit der in
dieser Anleitung enthaltenen Liste vergleichen. Schäden oder
fehlende Teile dem Zulieferer melden. Die Kiste und das
Verpackungsmaterial
Säulenbohrmaschine vollständig
ordnungsgemäß funktioniert.
Alle mit Rostschutzmitteln
Waschpetroleum oder einem milden Lösungsmittel von dieser
Rostschutzschicht säubern. Kein Benzin, Farbverdünner oder
Lackverdünner verwenden, da es andernfalls zu Beschädigungen
an Kunststoffteilen und lackierten Flächen kommt.

6.2 Lieferumfang

1 Maschine
1 Sägeblatt 405 x 30 x 3,2 mm – 120T
1 Benutzerhandbuch
1 Teileliste
6.3 Für die Montage benötigte Werkzeuge:
Keine
6.4 Druckluftanschluss

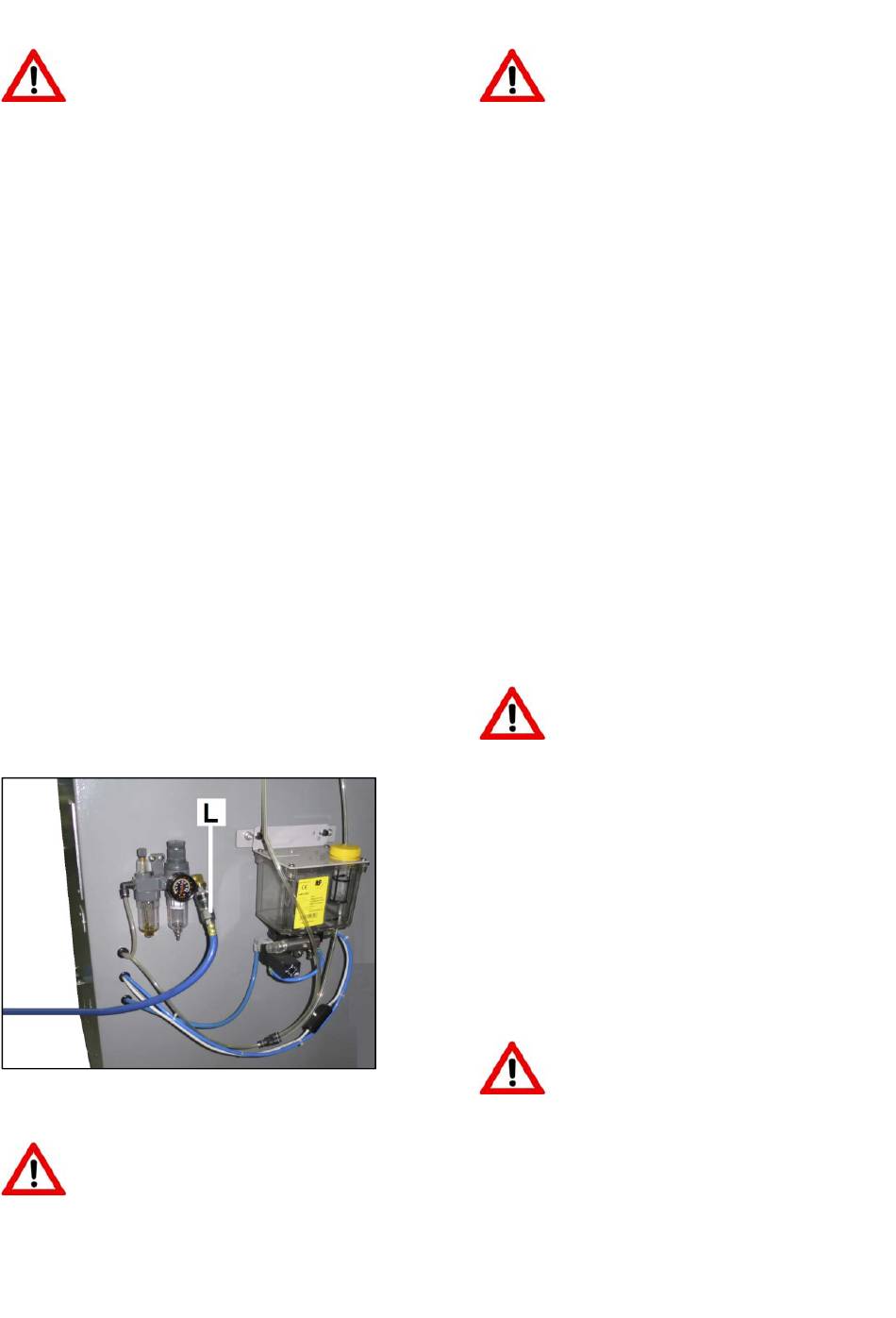

Die Druckluftversorgung an die Schnellkupplung (L, Abb. 6-1)
anschließen.
Abb. 6-1: Druckluftanschluss
Druckluftversorgung ....................................................... 6,5 bar
WARNUNG:
Es muss eine ununterbrochene Druckluftzufuhr sichergestellt
werden.
erst entsorgen, wenn
montiert
versehenen Oberflächen
7.0 Elektrische Anschlüsse
Alle elektrischen Anschlüsse dürfen nur von einem qualifizierten
Elektriker gemäß allen am Einsatzort geltenden Vorschriften und
Verordnungen durchgeführt werden. Bei Nichtbeachtung kann
es zu schwerwiegenden Verletzungen kommen.
Die Aluminium-Gehrungskreissäge EVC-400DGSP ist für eine
Dreiphasen-Stromversorgung mit 3~400 V, PE, 50 Hz bemessen.
Die Maschinen werden mit einem Stecker geliefert, der für die
Verwendung einer geerdeten Steckdose ausgelegt ist.
Der Netzanschluss und alle Verlängerungs-/Anschlusskabel
die
und -stecker müssen den Anforderungen auf dem Kennschild
ist und
der Maschine entsprechen.
Der Netzanschluss muss über eine träge Sicherung (16 A) verfügen.
mit
Nur Netzkabel mit der Kennung H07RN-F mit Leitern mit
einem Querschnitt von mindestens 1,5 mm
Das Netzkabel darf nicht länger als 18 Meter sein.
Netzkabel und Netzstecker müssen frei von Fehlern und
Beschädigungen sein.
Anschlüsse und Reparaturen der elektrischen Ausrüstung
dürfen ausschließlich von qualifizierten Elektrikern
durchgeführt werden.
Diese Maschine verfügt über ein Netzkabel von 1,8 m Länge,
das mit einem Netzstecker versehen ist.
Vor dem Anschluss an die Stromversorgung muss der
Netzschalter ausgeschaltet (in der Stellung OFF) sein.
Das Sägeblatt muss zur Schutzleiste hin laufen.
Ist die Drehrichtung nicht korrekt, muss der Phasenwandler im Inneren
des CEE-Euro-Steckers hineingedrückt und um 180° gedreht werden.

7.1 Anweisungen zur Erdung

Diese Maschine muss geerdet werden. Im Falle von
Funktionsstörungen oder Ausfällen sorgt die korrekte Erdung
für die Ableitung des Fehlerstroms über den Weg des
geringsten Widerstands, um so das Stromschlagrisiko zu
verringern. Dieses Gerät ist mit einem Stromkabel mit
Schutzleiter und einem Schutzkontakt am Stecker ausgestattet.
Der Stecker muss in eine passende Steckdose gesteckt werden,
welche in Übereinstimmung mit den örtlich geltenden Gesetzen
und Bestimmungen montiert und geerdet ist.
Bei falschem Anschluss des Schutzleiters besteht
Stromschlaggefahr. Sollten Zweifel bezüglich der korrekten
Erdung der Steckdose bestehen, ist Rücksprache mit einem
qualifizierten Elektriker oder dem Wartungspersonal zu
halten. Keine Änderungen am Netzstecker der Maschine
vornehmen.
Der Leiter mit grün-gelber Isolierung ist der Schutzleiter
(Erdungsleiter). Sollte eine Reparatur oder Auswechslung des
Netzkabels oder des Steckers erforderlich sein, darauf achten,
9
WARNUNG:
VORSICHT:
WARNUNG:
2
verwenden.
