Sistema de conexión de c.a. del generador
En el sistema de generador de doméstico se utiliza un
sistema de conexión monofásico de CA de tres hilos.
El conjunto del estator consta de un par de devanados
estacionarios con dos terminales que salen de cada

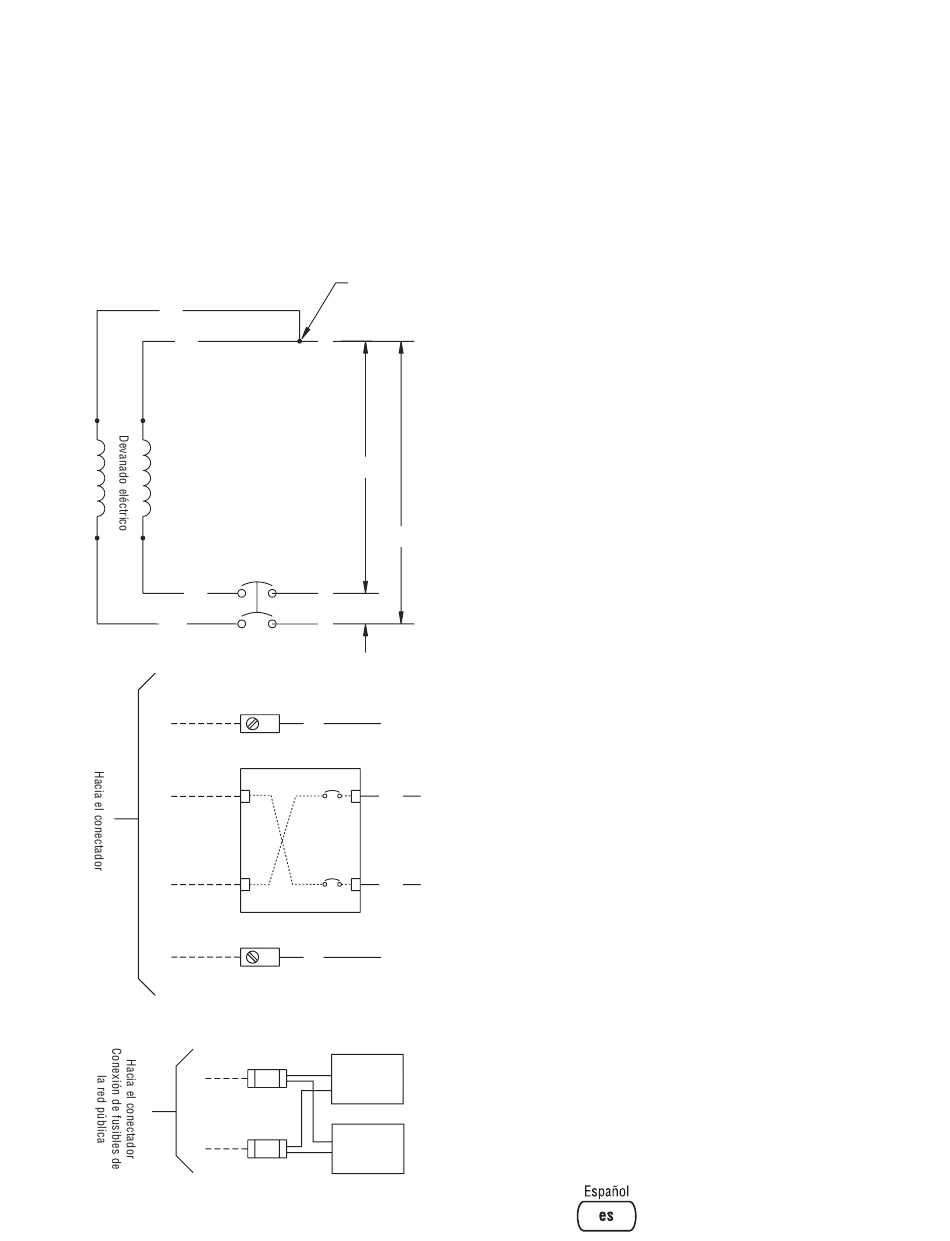

devanado. La unión de los conductores T2 y T3 forma el
neutro, como se muestra en el diagrama siguiente. El manual
ilustrado de componentes incluye un esquema completo y
un diagrama de conexiones.
NOTA: El neutro no está conectado a tierra en el generador.
T2
T3
Disyuntor
T4
T1
Neutro
Neutro
Línea 1
Línea 2
Tierra
Tierra
240 V CA
240 VAC
Neutro
120 V
120 V
240 V
N
T4
Disyuntor
T1
G
10 A
Tarjeta de
control
10 A
Calentador
de agua
Conexión a tierra del generador
Conecte a tierra el generador doméstico con arreglo a los
códigos y normas vigentes. Hay dos terminales de conexión
a tierra (GND) en el generador. El primero, situado dentro
del cuadro de conexiones del alternador, junto al disyuntor,
es el terminal principal y será válido para la mayoría de
las aplicaciones. El segundo terminal de tierra (GND) del
generador está situado en el bastidor, bajo la tapa del
disyuntor del generador, y SÓLO debe utilizarse para una
varilla de conexión a tierra situada en el generador, si así lo
exige la normativa local. Consulte Controles para conocer
su ubicación.

Interconexiones del circuito de control

Los cables "240V Utility" (servicio de 240 V) se deben
pasar a través del conducto. Los cables "240V Utility"
(servicio de 240 V) suministran alimentación a la tarjeta de
circuito impreso del generador y al calentador de agua. Esta
alimentación también carga la batería. Cuando se pierde la
alimentación de estos cables, el generador se enciende.
Conecte cada terminal de fusibles de diez amperios en el
cuadro de conexiones del alternador a los terminales de
fusibles de diez amperios en el conectador automático
usando un cable de cobre 14 AWG de 300V como mínimo,
suministrado por el instalador.
Cuando realice las conexiones, considere el tipo de cable y
las especificaciones de torsión impresas en el disyuntor y
conector neutro/de conexión a tierra.
Sistema de detección de fallas
El panel de control del generador incluye una pantalla digital
que muestra los códigos de fallo. Mostrará un código de
fallo cuando el generador detecte determinados fallos. Se
suministra un LED adicional y una placa de montaje que se
pueden instalar en un punto interior adecuado. Parpadeará si
se detectan determinadas averías en el generador. Consulte
la sección Sistema de detección de fallos en el manual del
operario para obtener más información.
El propietario la u tilizará para observar el estado del
generador. El LED remoto parpadeará si se detectan
determinadas averías en el sistema generador. Consulte con
él la ubicación más adecuada. Sitúe el cuadro eléctrico en
una zona visible para el propietario; por ejemplo, cerca del
abridor o del panel de control de seguridad de una puerta
de garaje.
Para instalar el panel del LED remoto:
1. Presione el LED a través de la placa de montaje desde
la parte delantera hasta que encaje en su posición.
IMPORTANTE: El LED es sensible a la polaridad.
2. Conecte el LED remoto a la conexión +LED y GND de
la tarjeta de control del generador. Para ello, utilice el
conector de 10 polos incluido y cable 18 AWG, como
mínimo, suministrado por el instalador. Utilice tuercas
para fijar el cable al LED.
3. Conecte la placa de montaje a la caja eléctrica de bajo
voltaje proporcionada por el instalador.
15
