Solera de concreto

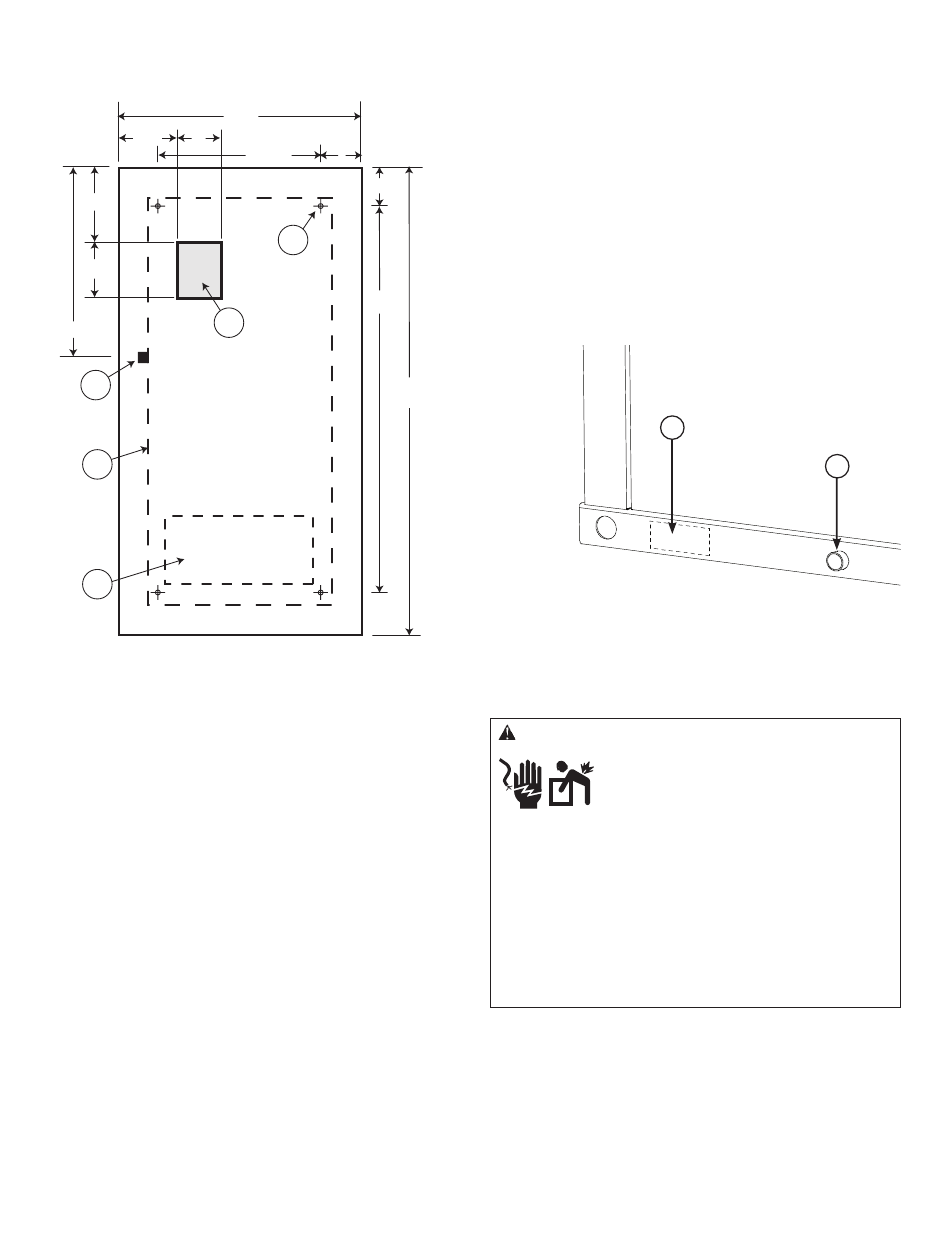

En la ubicación apropiada, construya una solera de cemento:
49"
10.5" 7"
14.25"
9.5"
B
38"
C
D
E
• Una fuerza de compresión de 28 días de 3000 psi
(200 MPa)
• Mantenga una 12,7 cm (5 pulgadas) mínimo
de espesor
• Mantenga una distancia mínima 15,2 cm (6 pulgadas)
mayor que la protección en todos los lados (se muestra
con la letra (D) en la figura).
• Refuerce la solera con barras de refuerzo No. 6 (en
centros de 30,5 cm [12 pulg.]) o tela de alambres de
acero de 8 ga (centros de 15,2 cm [6 pulg.]).
NOTA: Evite colocar refuerzo en el área del cabo de
entrada (B).
10
7.38"
34.25"
8"
A
78"
94"
Fije la unidad a la solera en las cuatro esquinas (A) con
pernos de anclaje de mampostería de un diámetro de
7,9 mm (5/16 de pulg.) mínimo lo suficientemente largos
como para asegurar la unidad.
La ubicación de la entrada de combustible (C) en el orificio
de escape (E) se muestra para fines de referencia.
Ubicación de las entradas eléctricas y de combustible
De preferencia, utilice un cabo de cable de alimentación
que pase por la solera (ver la figura (B) de arriba). Si no
se utilizan cabos, (F) indica la ubicación recomendada
donde deberá perforar los orificios para fijar el conducto de
alimentación. El conector de la entrada de combustible de
1 pulgada N.P.T. (C) se muestra para fines de referencia.
F
Elevación del generador
El generador pesa más de 773 kg (1.700 libras). Todas las
fases de manipulación y traslado del generador requieren el
uso de herramientas, equipos y profesionales cualificados.
ADVERTENCIA Tensión peligrosa - El contacto con
los cables eléctricos puede provocar
electrocución y quemaduras.
Peligro al elevar el equipo/objeto pesado -
Puede provocar daños en los músculos y
en la espalda.
• Si utiliza equipos de elevación o izado, EVITE el contacto
con los cables eléctricos.
• NO eleve ni mueva el generador sin ayuda.
• Utilice tubos de elevación conforme a la sección
del generador. La unidad se puede mover sobre los tubos
de elevación y provocar lesiones.
• NO levante la unidad por la parte superior; podría
provocar daños en el generador.
C
Elevación
