5.6 Echanger la platine de moteur

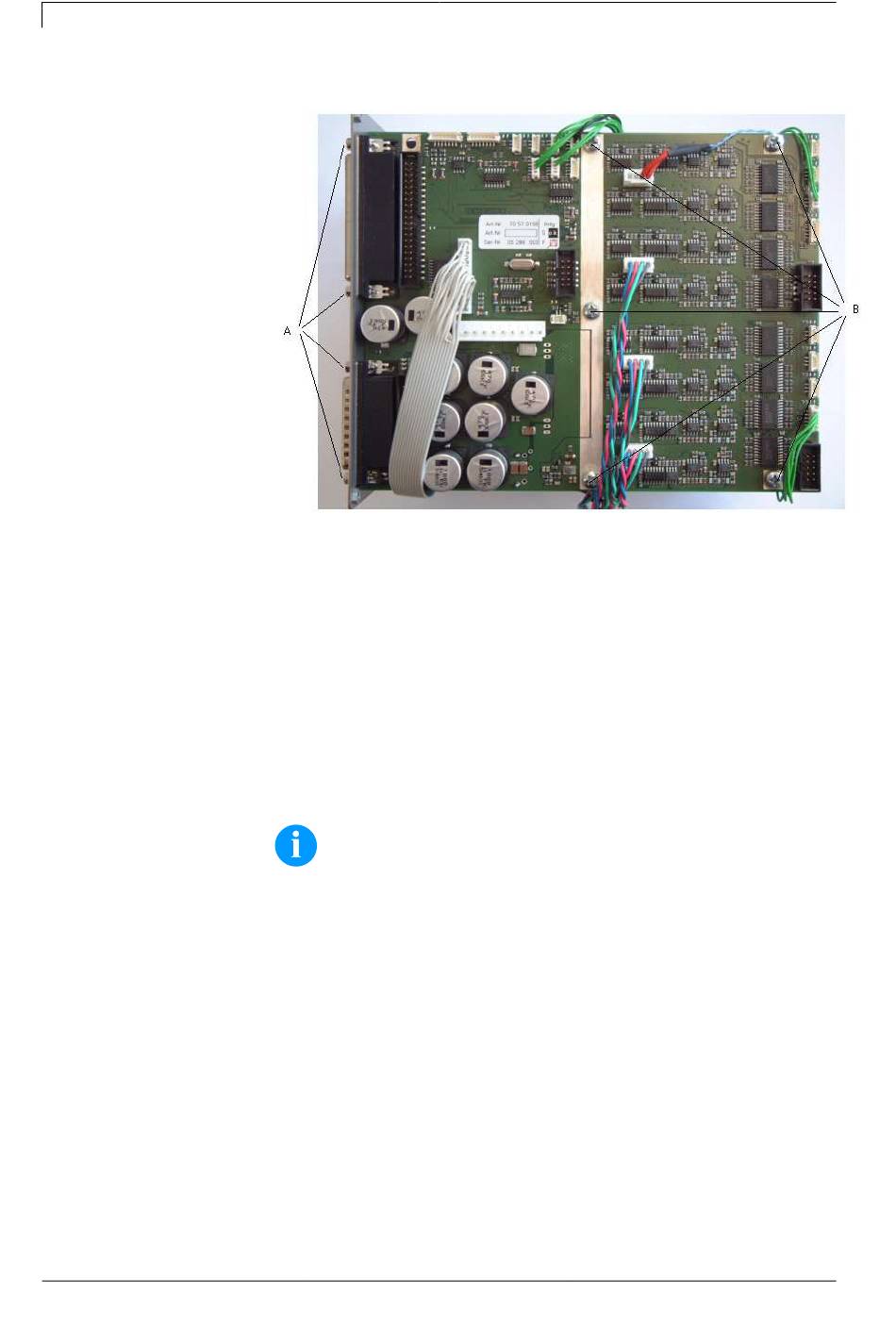

Figure 22
1. Enlever le couvercle de mécanique arrière après desserrer les vis
latérales.
2. Déconnecter tous les câbles à la platine de moteur et déconnecter
les câbles de raccordement entre l'unité de contrôle et la
mécanique d'impression.
3. Desserrer les vis de fixation (B).
4. Enlever les boulons hexagonaux (A) des fiches de connexion.
5. Enlever la platine de moteur.
6. L'assemblage doit être effectué en ordre inverse.
REMARQUE!
Utiliser l'adhésif frein filet Loctite
boulons hexagonaux (A) contre un desserrage involontaire.
Manuel d'entretien
Dynacode
243™ pour sécuriser les
®
