Mécanique (échanger des pièces)
Démonter le platine
chariot et le câble de
liaison
50
6.11 Platine chariot et câble de liaison de la chaîne
porte-câbles
C B

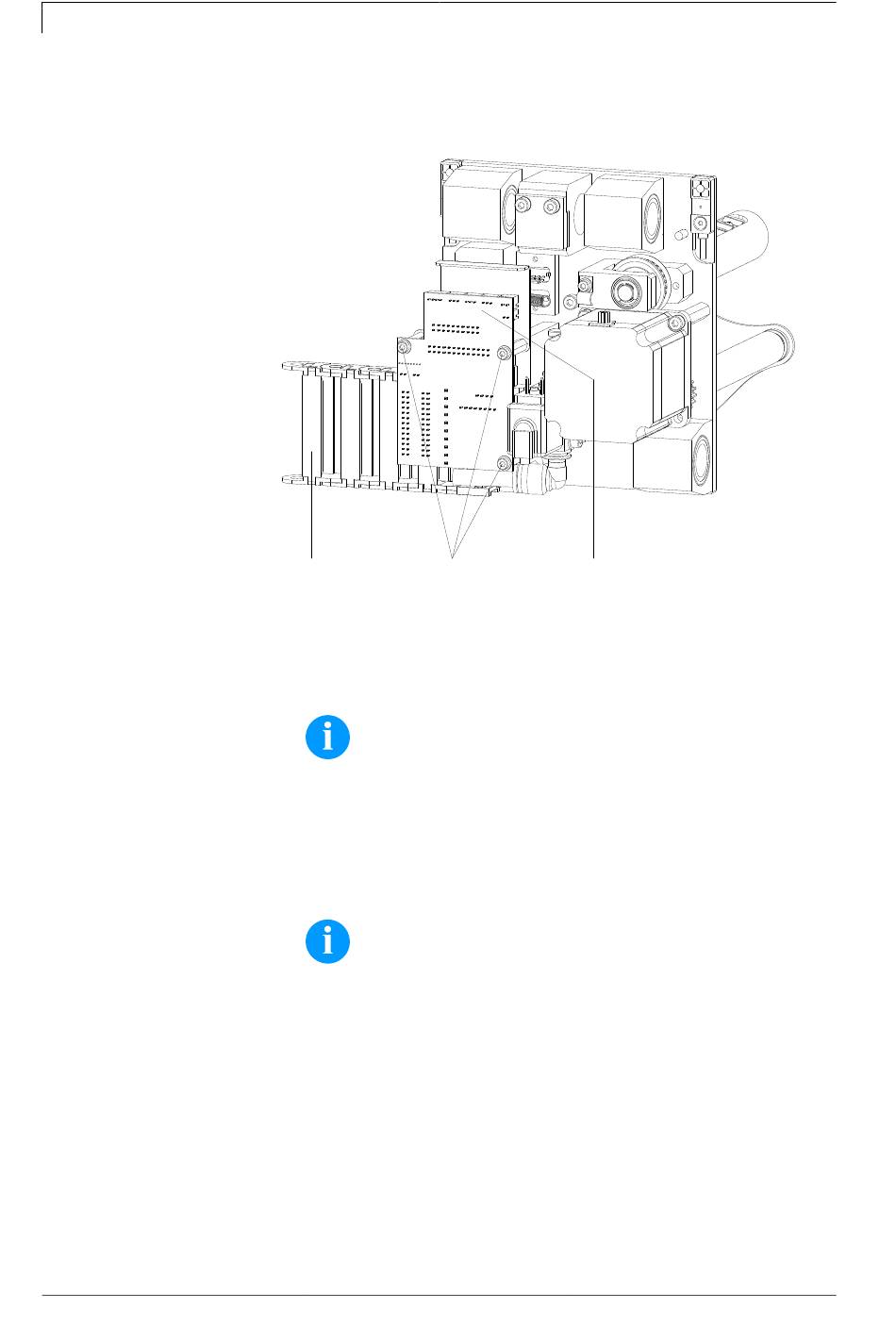

Figure 31
1. Démonter le chariot d'impression (voir le chapitre 6.10, page 48).
REMARQUE!
Pour des appareils avec une longueur d'impression à partir
de 240 mm, on peut renoncer à démonter le chariot
d'impression. Dans ce cas, enlever le couvercle arrière afin
que les travaux puissent effectuer de l'arrière.
2. Desserrer les trois vis (B) et soulever le chariot d'impression (A).
3. Déconnecter tous les connecteurs du platine chariot. Si
nécessaire, échanger le circuit imprimé.
REMARQUE!
La chaîne énergétique peut être ouverte à l'intérieure. Pour
cela, enclipser les entretoises ouvrables (C) sur une côté
par pivotement.
4. Ouvrir complète la chaîne porte-câbles, enlever et échanger les
câbles de liaison entre le platine moteur et le platine chariot.
