Enrouleur/Dérouleur Film Transfert - Carl Valentin DPM IV Manuel D'entretien

Mécanique (échanger des pièces)
J I H

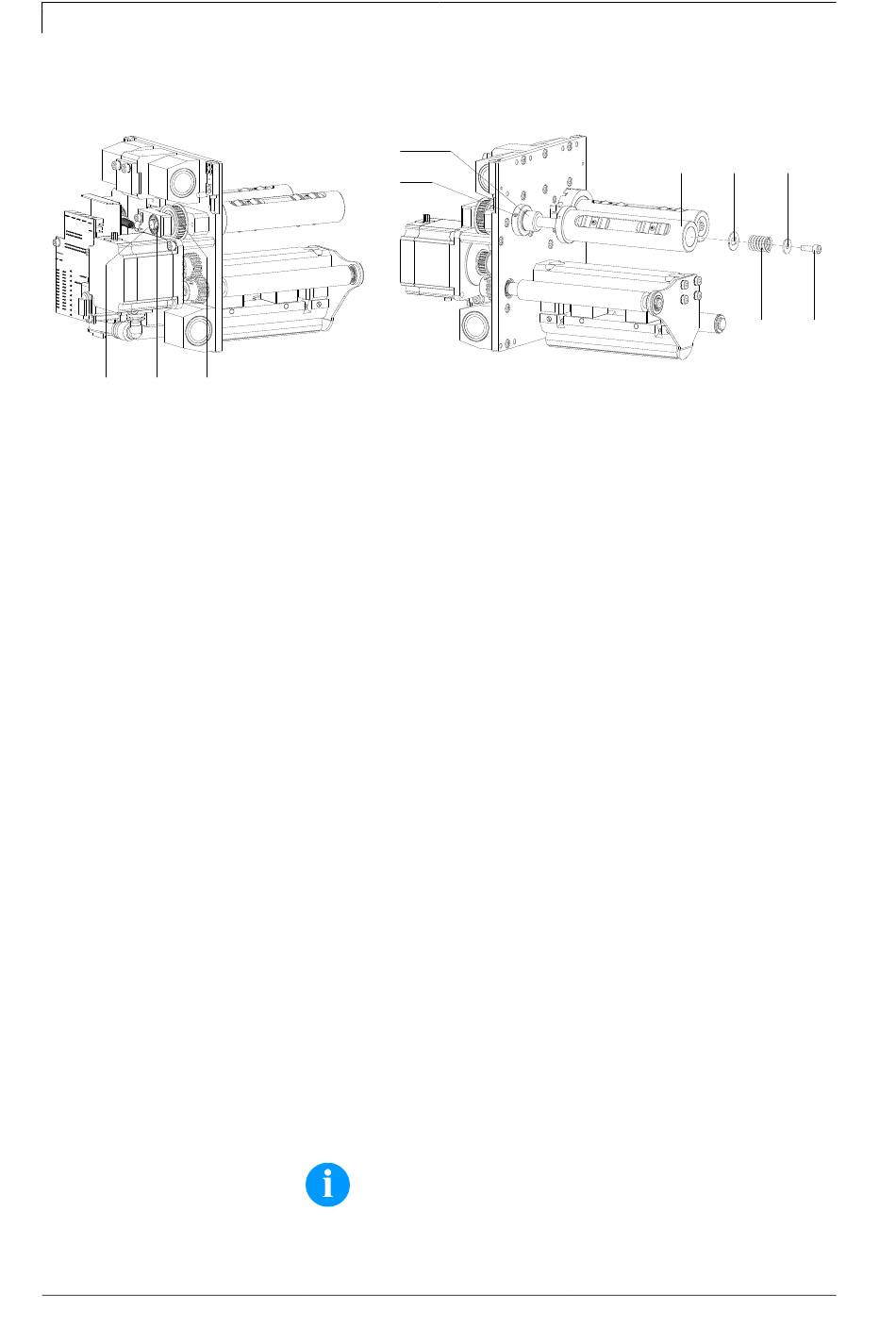

Figure 35
Démonter l'enrouleur
Installer l'enrouleur
56
6.14 Enrouleur/dérouleur film transfert
G
F
1. Desserrer les six vis à tête fraisées et enlever le couvercle
supérieur.
2. Desserrer les six vis à tête fraisées et enlever le couvercle arrière.
3. Ouvrir le couvercle de protection ou desserrer les quatre vis aux
charnières.
4. Enlever le film transfert.
5. Déplacer le chariot d'impression dans la position de service.
6. Desserrer la vis (D), enlever la rondelle (C), le ressort (E) et le
disque d'embrayage (B).
7. Enlever le rouleau film transfert (A).
8. Enlever la vis sans tête (F) et retirer la rondelle d'ajustage
dessous.
9. Enlever les trois rondelles de sécurité (I) de l'arbre (J). Un disque
de sécurité se trouve avant de la poulie de la courroie (H) et
l'autre arrière de la poulie de courroie (H).
10. Sortir l'arbre film transfert (J) des sièges de palier vers l'extérieur.
En même temps, tenir la poulie de courroie (H). Si nécessaire,
desserrer les vis de fixation moteur pour réduire la tension des
courroies.
1. Tenir la poulie de la courroie (H) et insérer l'arbre film transfert (J)
dans le roulement.
2. Insérer les trois rondelles de sécurité (I) sur l'arbre (J). Placer une
rondelle de sécurité avant la poulie de la courroie (H) et la
deuxième rondelle de sécurité arrière la poulie de la courroie (H).
3. Insérer le coussinet (G) avec la rondelle d'ajustage dessous et
fixer la vis sans tête (F). Quant à l'arbre film transfert (J), il ne doit
en aucun cas présenter un jeu axial.
REMARQUE!
La vis sans tête (F) doit se rencontrer sur la surface en fonte
grise de l'arbre film transfert.
Manuel d'entretien
DPM IV
A B C
E D
03.21
