Démonter la tête
d'impression
Installer la tête
d'impression
22

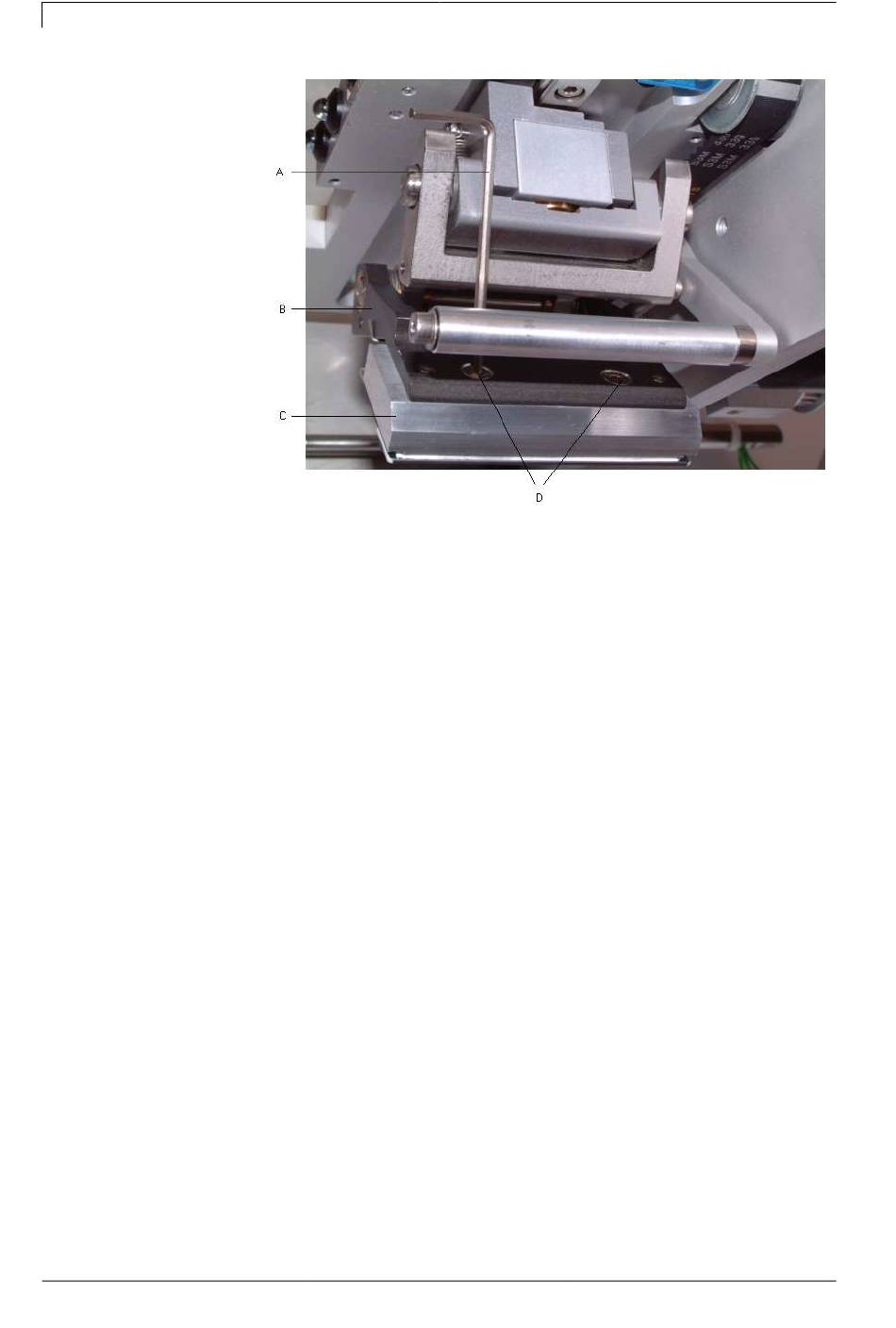

Figure 10
•
Enlever la cassette de film transfert.
•
Pousser l'unité de tête d'impression dans la position service
appropriée.
•
Appuyer le support de tête d'impression (B) un peu vers le bas
jusqu'à ce qu'on puisse insérer une clé à six pans dans les vis
(D).
•
Enlever les vis (D) et après la tête d'impression (C).
•
Enlever le connecteur arrière de la tête d'impression.
•
Insérer les connecteurs à la nouvelle tête d'impression.
•
Positionner la tête d'impression dans le support (B), de sorte que
les entraîneurs saisissent dans les perçages correspondants dans
la tête d'impression (C).
•
Tenir le support tête d'impression (B) avec le doigt légèrement sur
le rouleau de pression et vérifier la position correcte de la tête
d'impression (C).
•
Serrer la vis (D) avec la clé à six pans et serrer fermement.
•
Insérer encore la cassette de film transfert.
•
Entrer la valeur de résistance de la nouvelle tête d'impression
dans les fonctions service (résistance dot). La valeur se trouve
dans la plaque signalétique de tête d'impression.
•
Vérifier la position de la tête d'impression à l'aide d'une
impression de test.
