Dynacode
Figure 27
Figure 28
0808

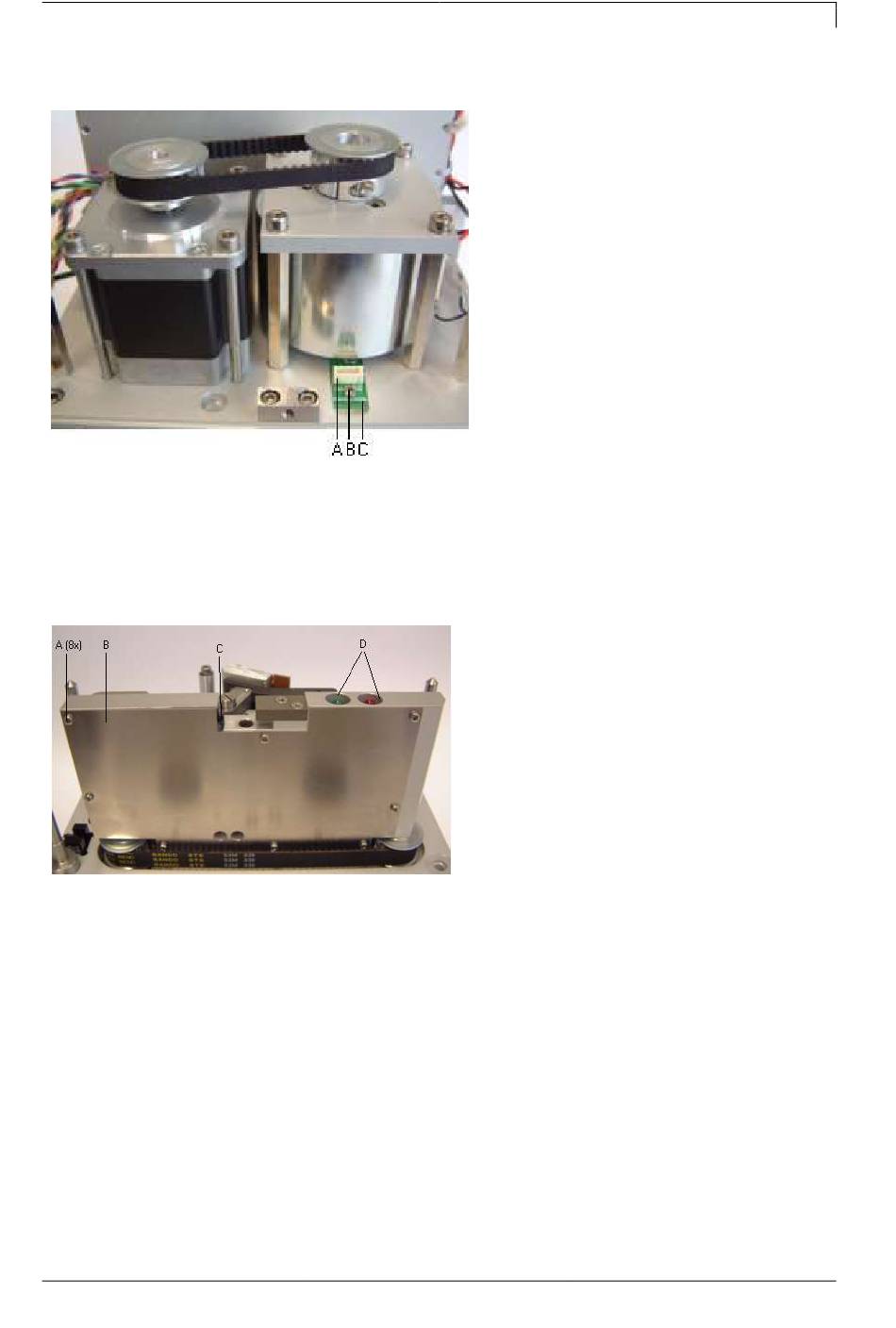

5.9 Echanger encodeur dual réflectif
5.10 Echanger le commutateur fin de course/de
couvercle et DEL
Manuel d'entretien
1. Enlever le couvercle de mécanique
arrière après desserrer la vis latérale.
2. Enlever la ligne de rattachement (A)
pour l'encodeur dual réflectif (C).
3. Desserrer la vis (B).
4. Enlever prudemment l'encodeur dual
réflectif (C) de la rainure.
5. L'assemblage d'un nouvel encodeur
doit être effectué en ordre inverse.
1. Enlever le couvercle de mécanique
arrière après desserrer la vis latérale.
2. Desserrer les vis (A) de la plaque de
protection (B).
Après de l'enlèvement de la plaque de
protection, le commutateur de
couvercle (C) et les DEL (D) sont
visibles. Le commutateur de fin de
course se trouve sur le dessous de la
plaque aluminium.
3. Desserrer les vis du commutateur
défectif.
4. Suivre la ligne de rattachement et
enlever ceux-ci de la platine de moteur.
5. Enlever le commutateur.
6. Appuyer le support de DEL vers l'avant
du perçage de la plaque aluminium.
Maintenant vous pouvez appuyer à
l'arrière le DEL défectif du support.
7. L'assemblage de tous les composants
doit être effectué en ordre inverse.
Mécanique
31
