2. Montage

2.1.3 Montage sur pattes

NOTE :
Utiliser pour le montage sur pattes du terminal de dis-
tributeurs CPV (montage dans le plan de pose des
raccords de travail 2 et 4) les vis de fixation suivants
:
• 4 vis six pans creux M4x45 (CPV10)
• 4 vis six pans creux M4x50 (CPV14)
• 4 vis six pans creux M6x65 (CPV18)
Procéder comme suit :
• Préparer le support. Confectionner si nécessaire une
Terminal CPV10
1
2
3

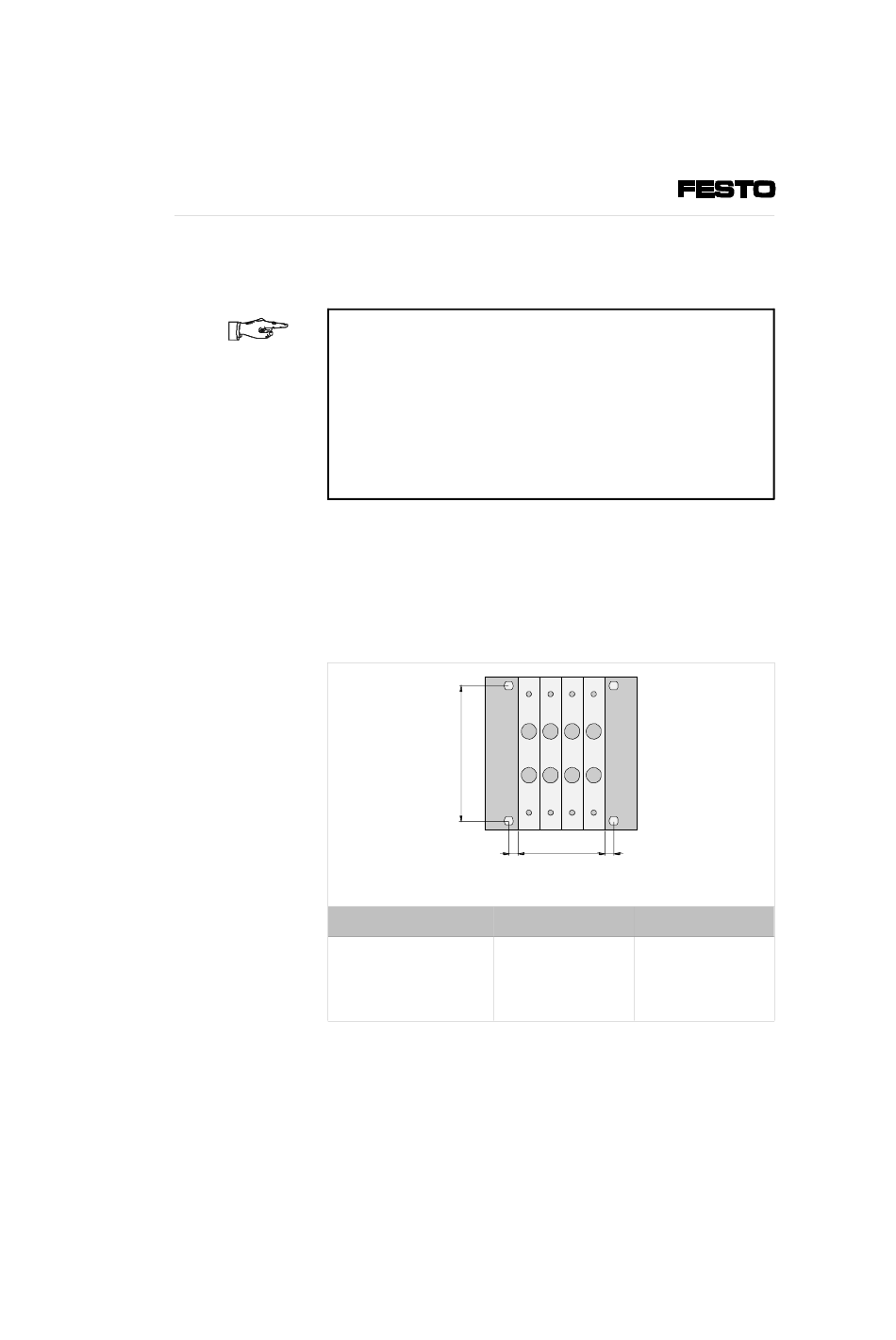

Fig. 2/5 : Emplacement des trous de fixation
CPV... 9811d
équerre de fixation adéquate. Les emplacements et
entraxes des trous de fixation du terminal CPV sont
indiqués sur la figure suivante :
1
2
Terminal CPV14
53 mm 66 mm
4 mm 5 mm
10 mm x nombre 14 mm x nombre
de plaques de plaques
3
2
Terminal CPV18
87 mm
8,1 mm
18 mm x nombre
de plaques
2-11
