EdilKamin CHERIE UP Installation, Utilisation Et Entretien page 9

Description
Côté (inférieur droit ou supérieur
gauche)
Côté (inférieur gauche ou supérieur
droit)
Supports pour l'assemblage des
côtés et petits composants
Façade inférieure avant
Dessus en fonte

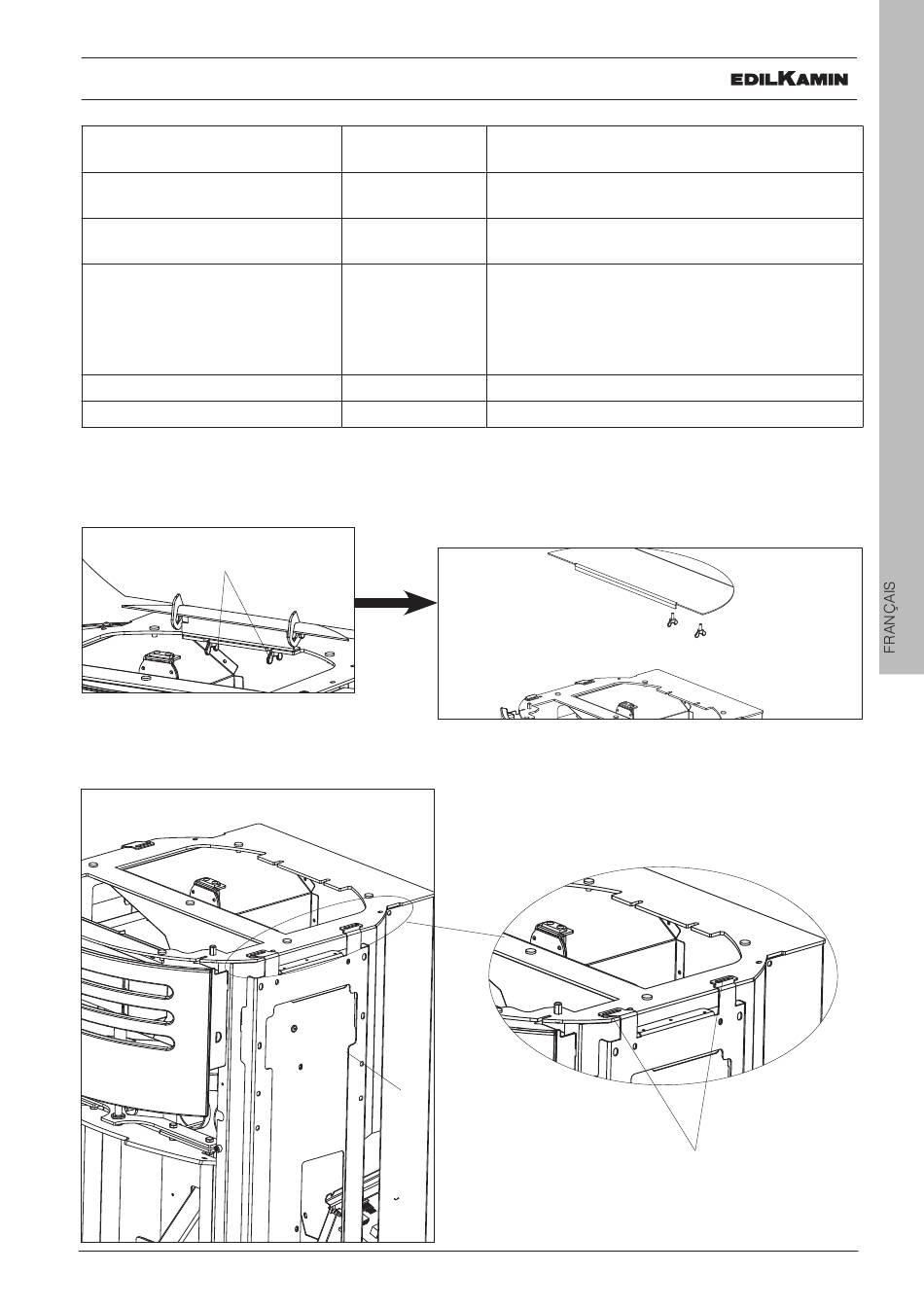

1. Enlever le couvercle des granulés
Enlever, en desserrant les vis à ailettes (écrous à oreilles) en dessous, et tirant vers l'avant, le couvercle des granulés.
Cela pour permettre ensuite d'appuyer le dessus et de visser les côtés
écrous à oreilles
2. Assemblage et montage sur la structure des côtés
Sur chacun des côtés, desserrer les vis de fixation des supports en métal, décrocher le support en métal et l'enlever.
REVÊTEMENT EN ACIER
Référence sur Quantité
la fi gure
(1)
(2)
(3)
26 rondelles, écrous, vis M5 , 4 rondelles à denture
(4)
(5)
s u p p o r t
en métal
TECHNICIEN
2
2
4 supports pour les côtés (2 pour côté)
pour les côtés
vis M6x20 pour façade
rondelle à denture M6 pour façade
n°1
n°1
vis de fixation des supports en
métal
55
