Delovanje

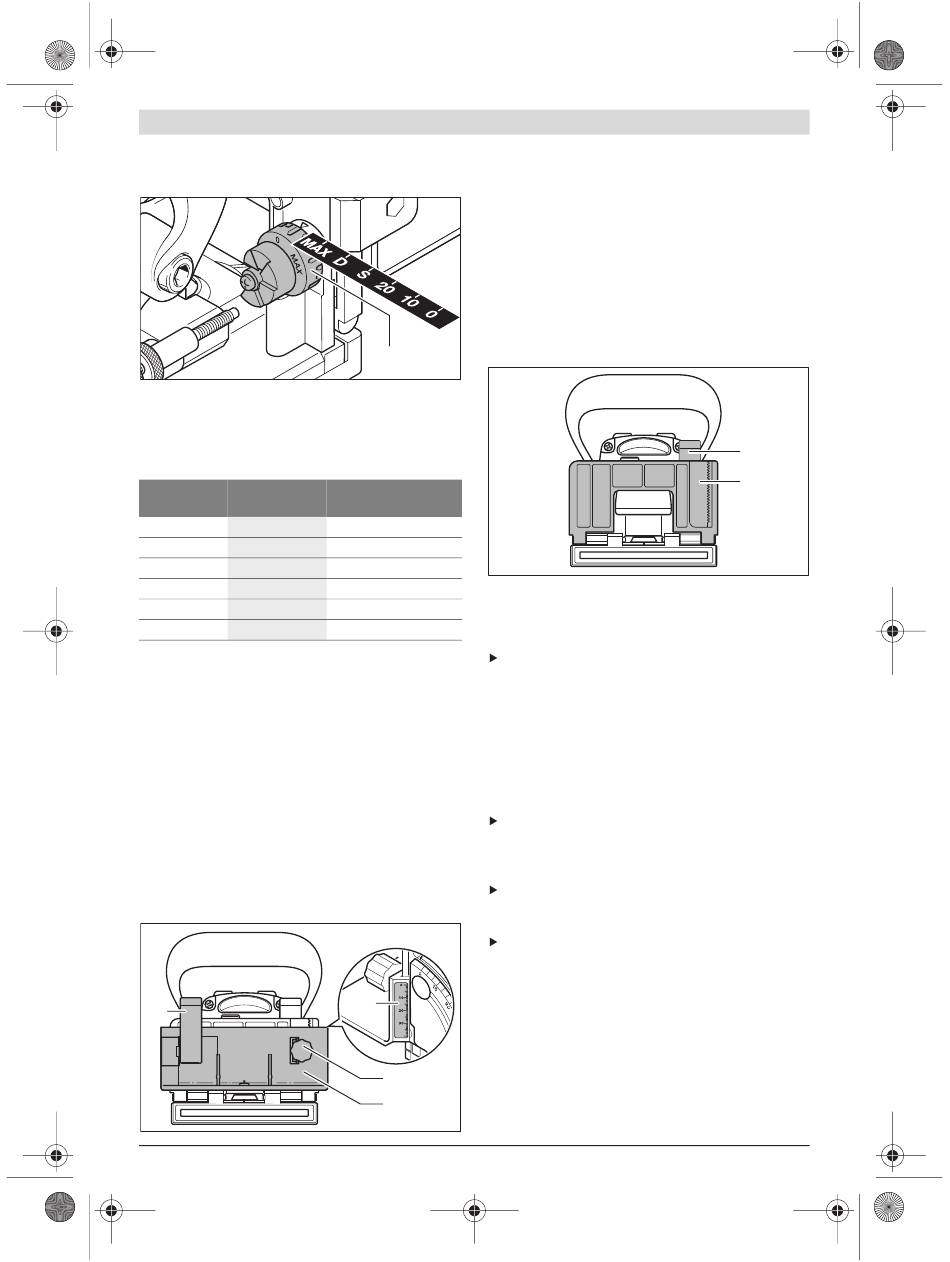

Nastavitev globine rezkanja

S pomočjo vrtljivega gumba 18 lahko določite globino
rezkanja. Vrtljivi gumb ima šest zagozditvenih točk, ki
ustrezajo šestim velikostim ploščatih svornikov.
Razmestitev zagozditvenih točk za ploščate svornike in
globine rezkanja:
zagozditvena pločati svornik
višina
0 št. 0
10 št. 10
20 št. 20
S simplex
D duplex
–
MAX (MAKS)
Pri uporabi dodatno nabrušenih kolutnih rezkarjev je treba
eventuelno dodatno nastaviti globino rezkanja. Pri tem
popustite varnostno matico 19. Z obračanjem narebričenega
gumba 20 v urini smeri lahko globino rezkanja zmanjšate, z
obračanjem v protiurni smeri pa povečate. Nastavljeno
globino rezkanja preverite s poizkusnim rezkanjem. Na koncu
ponovno dobro privijte varnostno matico 19.
Nastavitev višinsko nastavljivega prislona
Z višinsko nastavljivim prislonom 9 lahko določate razmak
med zgornjo površino obdelovanca in utorom, ki ga rezkate.
Višinsko nastavljivi prislon 9 montirate tako, da ga postavite
na kotni prislon 17 in ga nato z vrtljivim gumbom 8 privijete v
vodilo kotnega prislona.
Opozorilo: Pri montaži ne uporabljajte sile! V pravilnem
položaju se prislon 9 z lahkoto premika.
12
Bosch Power Tools
S pomočjo vrtljivega gumba 8 nastavite na višinski skali 4
želeni razmak. Nato privijte pritrdilno ročico 12.
Če želite, da bo utor pozicioniran na sredino obdelovanca,
morate višinsko nastavljivi prislon nastaviti na polovico
debeline obdelovanca.
Primer: Pri obdelovancu debeline 18 mm na višinski skali
nastavite 9 mm.
Pri odstranitvi višinsko nastavljivega prislona 9 popustite
pritrdilno ročico 12 in prislon v vrtljivim gumbom 8 v smeri
navzgor odvijte iz kotnega prislona 17.
Nastavitev kota rezkanja
Kotni prislon 17 omogoča enostavno rezkanje na zajerah.
18
globina rezkanja v mm
8
10
12,3
13
Pri nastavitvi kotnega prislona 17 najprej popustite pritrdilno
ročico 3. Nagibajte kotni prislon, dokler na kotni skali 5 ni
14,7
nastavljen želeni kot (pri 0°, 45° in 90° so zagozditvene
22
točke). Pritrdilno ročico 3 nato spet zategnite.
Pazite, da pri nastavljanju kota rezkanja niti višinsko
nastavljivi prislon 9 niti natična plošča 16 ne bosta v
področju izhoda kolutnega rezkarja. Pri preverjanju
pritisnite izhod rezkarja na primer ob rob mize, dokler
kolutni rezkar ni viden. Električno orodje mora biti
izklopljeno. Maksimalno ven pomaknjeni kolutni rezkar se
ne sme dotikati višinsko nastavljivega prislona 9 oziroma
natične plošče 16.
Zagon
Upoštevajte omrežno napetost! Napetost vira
električne energije se mora ujemati s podatki na tipski
ploščici električnega orodja. Orodje, ki je označeno z
230 V, lahko priključite tudi na napetost 220 V.
Električno orodje lahko vklopite samo, če je osnovna
plošča 33 varno aretirana s pritrdilnim vijakom 32 in
varovalno podložko 31.
Pred vklopom preverite, če samodejno vračanje
motorne enote deluje brezhibno. Izhod rezkarja
pritisnite na primer ob rob mize, da postane kolutni rezkar
viden. Pri popuščanju pritiska se mora kolutni rezkar do
4
konca pomakniti nazaj v osnovno ploščo.
Vklop/izklop
Za vklop električnega orodja pritisnite vklopno/izklopno stikalo
2 naprej in ga nato aretirajte s pritiskom na sprednji del stikala.
8
Za izklop električnega orodja pritisnite na zadnji del vklopno/
9
izklopnega stikala 2, tako da stikalo skoči nazaj v položaj
izklopa.
Slovensko | 147
