04.
À l'aide du sélecteur à clé, ou du bouton de commande, ou de l'émetteur, effectuer des essais de fermeture et d'ouverture du portail
et vérifier que le comportement du vantail correspond bien aux prévisions
05.
Effectuer différentes manœuvres pour contrôler le bon coulissement du portail, identifier les éventuels défauts de montage ou de ré-
glage et la présence de points de frottement
06.
Vérifier le fonctionnement correct de chaque dispositif de sécurité de l'installation (photocellules, bords sensibles, etc.)
07.
Contrôler le fonctionnement des photocellules et les éventuelles interférences avec d'autres dispositifs :
1 - passer un cylindre d'un diamètre de 5 cm et d'une longueur de 30 cm sur l'axe optique : tout d'abord près du TX puis du RX
2 - s'assurer de l'intervention effective des photocellules en passant de l'état d'activation à l'état d'alarme et vice versa
3 - contrôler que cette intervention provoque l'action prévue sur l'unité de commande (ex. : une intervention durant la manœuvre de
fermeture doit provoquer l'inversion du mouvement).
08.
Si les risques liés au mouvement du portail n'ont pas été résorbés par la limitation de la force d'impact, il faut mesurer la force selon
les prescriptions de la norme EN 12445.
Si le réglage de la « Force » est utilisé pour aider le système à réduire la force d'impact, essayer jusqu'à trouver le réglage offrant les
meilleurs résultats.
6.2 - Mise en service
La mise en service ne peut avoir lieu que si toutes les phases d'essai ont donné un résultat positif (paragraphe 6.1).
La mise en service partielle ou dans des situations « provisoires » n'est pas autorisée.
01.
Réaliser et conserver pendant au moins 10 ans le dossier technique de l'automatisme qui devra comprendre les éléments suivants :
dessin global de l'automatisme, schéma des branchements électriques, analyse des risques et solutions adoptées, déclaration de
conformité du fabricant de tous les dispositifs utilisés (pour ROX, utiliser la Déclaration CE de conformité en annexe) ; copie du manuel
d'utilisation et du plan de maintenance de l'automatisme
02.
Fixer de façon permanente sur le portail une étiquette ou une plaque indiquant les opérations du déblocage manuel du motoréducteur :
utiliser les figures proposées sur le « Mode d'emploi » détachable prévu à la fin du manuel
03.

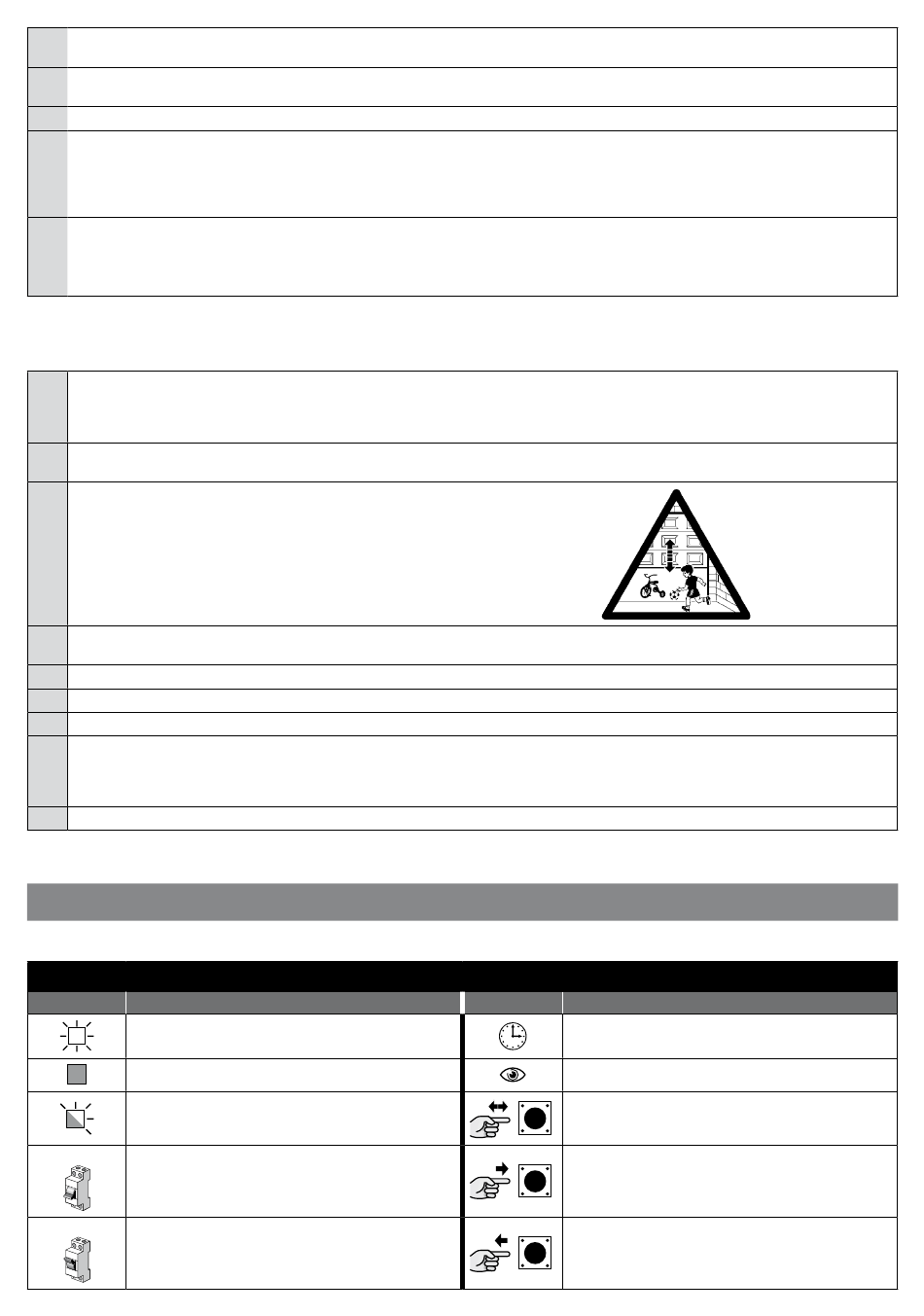

Fixer de manière permanente sur le portail une étiquette ou
une plaque avec l'image ci-contre (hauteur minimum : 60
mm) :
04.
À l'aide du sélecteur à clé ou de l'émetteur, effectuer des essais de fermeture et d'ouverture du portail et vérifier que le mouvement
correspond bien aux prévisions
05.
Remplir et remettre au propriétaire la déclaration de conformité de l'automatisme
06.
Remettre au propriétaire de l'automatisme le mode d'emploi détachable
07.
Élaborer et remettre le plan de maintenance au propriétaire de l'automatisme
08.
Le réglage de la force est important pour la sécurité et doit être effectué très soigneusement par des personnes qualifiées. Important !
- Régler la force à un niveau suffisant pour permettre l'exécution correcte de la manœuvre ; toute valeur supérieure à celles nécessaires
au déplacement du portail peut, en cas d'impact avec des obstacles, développer des forces susceptibles de blesser les personnes et
les animaux et de provoquer des dommages aux choses.
09.
Avant la mise en service de l'automatisme, informer correctement par écrit le propriétaire sur les dangers et les risques résiduels.
7
PROGRAMMATION
Dans ce manuel, les procédures de programmation sont expliquées par le biais d'icônes dont la signification est indiquée dans le glossaire suivant :
Symbole
Description
led RADIO allumée
led RADIO éteinte
clignotement de la LED RADIO
OFF
mise hors tension
ON
mise sous tension
12 – Français
GLOSSAIRE
Symbole
Description
attendre...
observer / vérifier
enfoncer et relâcher la touche RADIO
maintenir la touche enfoncée RADIO
relâcher la touche RADIO
