02. Gdy dioda L1 zapali się, przytrzymując nadal wciśnięty przycisk P1, wcisnąć i przytrzymać także przycisk nadajnika do wykasowania, aż dioda
L1 zamiga szybko 5 razy, następnie zwolnić oba przyciski
Powtórzyć procedurę dla każdego nadajnika do skasowania.
9.5 - KASOWANIE CAŁKOWITE PAMIĘCI RADIOWEJ
Ta procedura umożliwia wykasowanie WSZYSTKICH wczytanych nadajników: procedura do wykonania na centrali.
01. Na centrali (rys. 29) nacisnąć i przytrzymać wciśnięty przycisk P1.
02. Sprawdzić, czy dioda L1 zzapala się na 4-5 sekund, gaśnie, a następnie miga 3 razy.
03. Dokładnie w chwili, gdy dioda miga po raz 3, należy zwolnić przycisk P1.
04. Sprawdzić, czy dioda L1 miga bardzo szybko.
05. Sprawdzić, czy dioda L1 miga 5 razy powoli = kasowanie powiodło się..

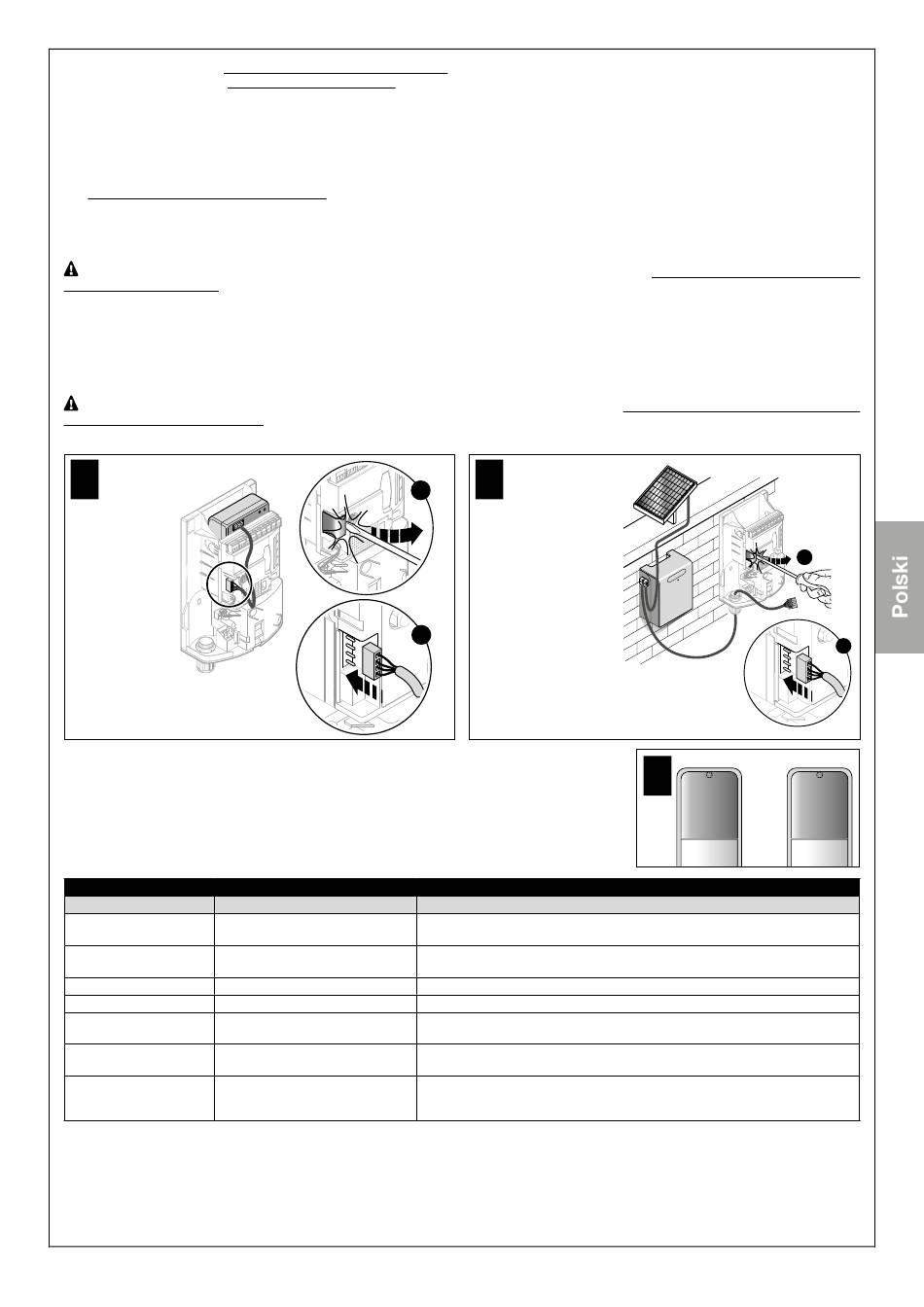

9.6 - MONTAŻ AKUMULATORA AWARYJNEGO (mod. PR300)
UWAGA! - Podłączenie elektryczne akumulatora awaryjnego do centrali należy wykonać dopiero po zakończeniu wszystkich etapów
montażu i programowania, gdyż stanowi on awaryjny moduł zasilania.
Aby zainstalować i podłączyć do centrali akumulator awaryjny, należy się zapoznać z rys. 29 i odnieść się do odpowiedniej instrukcji obsługi.
Gdy automatyka jest zasilana z akumulatora awaryjnego, po 60 s od zakończenia manewru, centrala automatycznie wyłączy wyjście ECSbus (i
wszystkie podłączone do niego urządzenia), wyjście Flash i wszystkie diody (z wyjątkiem diody ECSbus , która będzie migać wolniej): to automatyczne
wyłączanie jest funkcją „Standby". Następnie, gdy centrala otrzyma polecenie, przywraca normalne działanie z niewielkim opóźnieniem; ta funkcja służy
do ograniczenia zużycia (bardzo ważne, gdy automatyka jest zasilana z akumulatora)
9.7 - MONTAŻ ZESTAWU SYSTEMU NA ENERGIĘ SŁONECZNĄ mod. SOLEKIT
UWAGA! - Gdy automatyka jest zasilana wyłącznie z systemu zasilania energią słoneczną, NIE MOŻE BYĆ RÓWNOCZEŚNIE ZASI-
LANA również z sieci elektrycznej.
W celu podłączenia systemu zasilania energią słoneczną SOLEKIT do centrali, należy się zapoznać rys. 30 i odpowiednią instrukcją obsługi.
29
PR100
9.8 - DIAGNOSTYKA I SYGNALIZACJA URZĄDZEŃ
Niektóre urządzenia są w stanie wydawać sygnały informujące o stanie roboczym lub ewentualnych
usterkach.
9.8.1 - Sygnalizacje fotokomórek
W fotokomórkach znajduje się dioda SAFE (rys. 31) umożliwiająca sprawdzenie, w każdej chwili, stanu
funkcjonowania: patrz Tabela 10.
Dioda SAFE (rys. 32) Stan
Zgaszona
Fotokomórka nie jest zasilana lub
jest uszkodzona
3 szybkie mignięcia i 1 Urządzenie nie zostało rozpoznane
sekunda przerwy przez centralę
1 bardzo powolne mignięcie Odbiornik odbiera optymalny sygnał Prawidłowe funkcjonowanie
1 powolne mignięcie Odbiornik odbiera prawidłowy sygnał Prawidłowe funkcjonowanie
1 szybkie mignięcie Odbiornik odbiera słaby sygnał
1 bardzo szybkie Odbiornik odbiera bardzo słaby
mignięcie sygnał
Świeci Odbiornik nie odbiera żadnego
sygnału
9.8.2 - Sygnalizacja lampy ostrzegawczej
30
SOLEKIT
1
2
TABELA 10
Działanie
Sprawdzić, czy w zaciskach fotokomórki jest obecne napięcie około 8-12 Vdc;
jeżeli napięcie jest prawidłowe, prawdopodobnie fotokomórka jest uszkodzona
Powtórzyć procedurę wczytywania centrali. Sprawdzić, czy wszystkie pary
fotokomórek na ECSbus mają różne adresy (patrz instrukcja obsługi fotokomórek)
Prawidłowe funkcjonowanie, ale należy sprawdzić ustawienie w linii nadajnika i
odbiornika i czystość szybek
Jest na granicy prawidłowego funkcjonowania; należy sprawdzić ustawienie w linii
nadajnika i odbiornika i czystość szybek
Sprawdzić, czy nie ma przeszkód pomiędzy nadajnikiem i odbiornikiem.
Sprawdzić, czy dioda LED na nadajniku miga powoli. Sprawdzić wyrównanie
między nadajnikiem i odbiornikiem
1
31
TX RX
Polski – 27
