3.6 - MONTAŻ FOTOKOMÓREK mod. PH200 (rys. 5)
• umieścić każdą pojedynczą fotokomórkę na wysokości 40-60 cm od podłoża • umieścić je po przeciwnych stronach chronionej
strefy • umieścić je jak najbliżej bramy (maksymalna odległość = 15 cm) • w punkcie mocowania musi być obecna rura do przełożenia
kabli • skierować nadajnik TX w kierunku centralnej strefy nadajnika RX (dopuszczalne odchylenie: maksymalnie 5°)
W celu uzyskania informacji na temat procedury montażu, patrz rys. 5.
3.7 - MONTAŻ LAMP OSTRZEGAWCZYCH mod. FL200 (rys. 6)
• Lampa musi być przymocowana w pobliżu bramy i musi być widoczna. Istnieje możliwość jej zamontowania lampy na powierzch-
ni pionowej lub poziomej. • W celu podłączenia do zacisku Flash nie należy przestrzegać żadnej biegunowości; przeciwnie, w celu podłączenia
przewodu ekranowanego anteny należy podłączyć kabel i oplot w sposób wskazany na rys. 7.
Wybrać najbardziej odpowiednią pozycję, w której zamontować lampę ostrzegawczą: należy ją umieścić w pobliżu bramy i musi być ona łatwo dostr-
zegalna. Istnieje możliwość jej zamontowania lampy na powierzchni pionowej lub poziomej.
W celu uzyskania informacji na temat procedury montażu, patrz rys. 6.
4
POŁĄCZENIA ELEKTRYCZNE
4.1 - PODŁĄCZENIE ELEKTRYCZNE DO CENTRALI (rys. 7)
01. Podłączyć poszczególne urządzenia zestawu i ewentualne inne komponenty, które mają być częścią instalacji (opcjonalne, niezawarte w opako-
waniu) do zacisków centrali (rys. 7): nie jest konieczne przestrzeganie żadnej biegunowości w przypadku wszystkich akcesoriów z wyjątkiem kabla
ekranowanego anteny, gdzie kabel i oplot należy połączyć w przedstawiony sposób. Sposób podłączenia motoreduktorów przestawiono na rys. 8.
4.2 - PODŁĄCZANIE ZASILANIA
• Do prób funkcjonowania i programowania urządzenia należy używać dostarczonego kabla, umieszczając wtyczkę w gnieździe elektrycznym.
Jeżeli gniazdo znajduje się daleko od automatyki, w tej fazie możliwe jest użycie przedłużacza.
• Do fazy odbioru i przekazania automatyki do eksploatacji (podłączenie definitywne), należy podłączyć centralę na stałe do zasilania sieciowego,
wymieniając dostarczony kabel na kabel o odpowiedniej długości.
UWAGA! – Ostateczne podłączenie urządzenia do sieci elektrycznej lub wymiana kabla MUSZĄ być wykonywane wyłącznie przez
wykwalifikowanego i doświadczonego elektryka, w poszanowaniu niniejszej instrukcji oraz norm bezpieczeństwa obowiązujących w
kraju użytkownika.
- Przy montażu na zewnątrz należy zabezpieczyć cały kabel przy użyciu rury ochronnej; alternatywnie, można wymienić kabel na kabel typu H07RN-F.
- Na elektrycznej linii zasilającej należy zainstalować urządzenie zapewniające całkowite odłączenie automatyki od sieci. W urządzeniu odłączającym
powinny się znajdować styki oddalone od siebie w stanie otwarcia na taką odległość, która umożliwi całkowite odłączenie w warunkach określonych
przez III kategorię przepięciową, zgodnie z zasadami montażu. W razie potrzeby, urządzenie to zapewnia szybkie i bezpieczne odłączenie zasilania,
dlatego należy je ustawić w miejscu widocznym z miejsca montażu automatyki. Jeżeli natomiast urządzenie to umieszczone jest w niewidocznym
miejscu, należy wyposażyć je w system blokujący ewentualne, przypadkowe lub samowolne ponowne podłączenie zasilania, w celu wyeliminowania
wszelkich zagrożeń.
5

PROGRAMMAZIONE

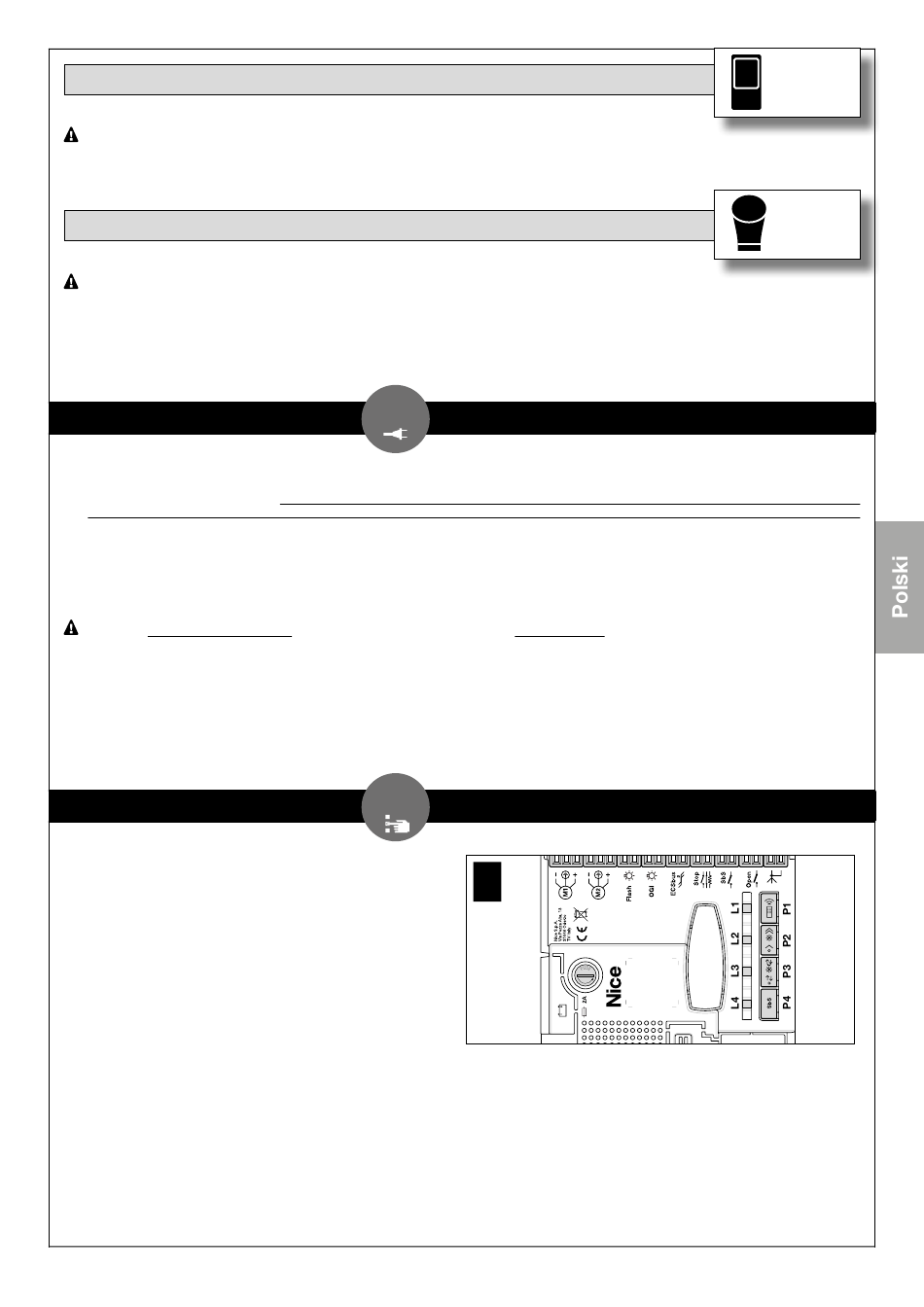

5.1 - PRZYCISKI CENTRALI STERUJĄCEJ
Na centrali sterującej znajdują się trzy przyciski programowania wraz
z diodami: przyciski P1, P2, P3, P4 i diody L1, L2, L3, L4 (rys. 9)
P1 = wczytywanie nadajnika radiowego
P2 = wybór prędkości manewru powoli/szybko (punkt 5.6.1)
P3 = wybór cyklu funkcjonowania półautomatyczny / auto-
matyczny (punkt 5.6.2)
P4 = polecenie ruchu automatyzacji (SbS)
5.2 - KONTROLE POCZĄTKOWE
Natychmiast po doprowadzeniu zasilania elektrycznego do centrali zaleca się wykonanie kilku prostych kontroli:
01. Na centrali (rys. 10) sprawdzić, czy dioda ECSbus miga w sposób prawidłowy (jedno mignięcie na sekundę).
02. Na fotokomórkach Tx i Rx (rys. 11) sprawdzić, czy miga dioda SAFE: nie jest ważny rodzaj migania, który zależy od innych czynników; ważne,
by dioda nie była zawsze zaświecona lub zawsze zgaszona.
03. Jeżeli te kontrole nie dadzą pozytywnego wyniku, zaleca się odłączyć zasilanie od centrali i sprawdzić podłączenie kabli. Inne użyteczne informacje
zostały zamieszczone w rozdziale 9.9 i 10.
C
Step
D
Step
9
Flash OGI ECSbus Stop Sbs
M M M M
PH200
FL200
Open
Polski – 19
