ROCKINGER

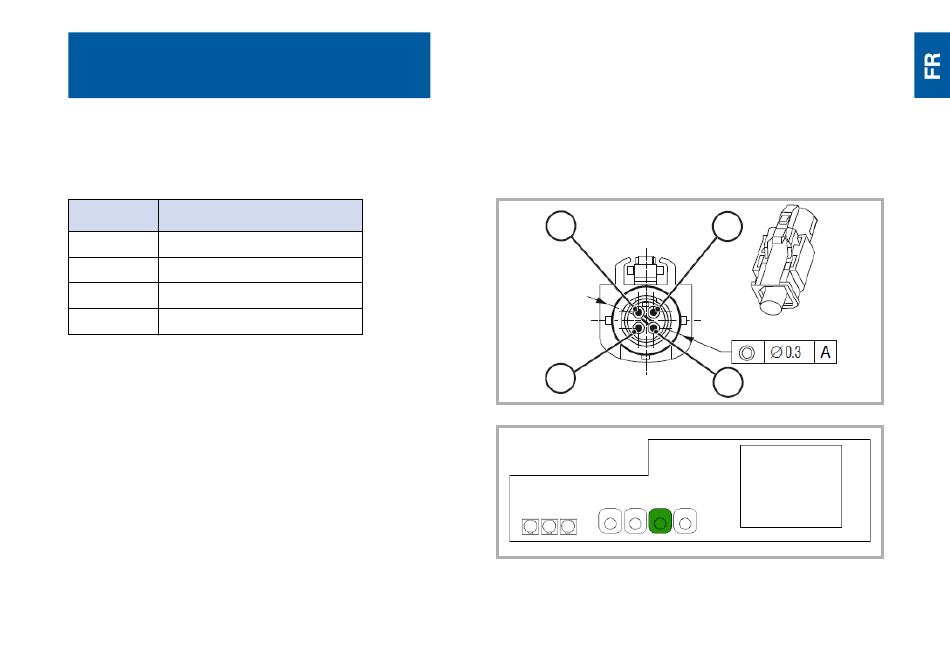

4. Connecteur Plug F à l'interface du véhicule
Le plug F est connecté à l'interface correspondante sur le véhicule conformément au directives d'installation du construc-
teur automobile lignes.
PIN
Fonction
Pin 1
+
Soutien
Pin 2
+ Signal vidéo
Pin 3
GND
Soutien
Pin 4
GND Ècran vidéo
MAN: L'adaptateur est de préférence relié au connecteur
FAKRA vert (CAM1 = déclenchement inverse), qui est si-
tué derrière le volet d'entretien sur lequel se trouve l'avant
du véhicule.
SCANIA: L'adaptateur est de préférence branché sur
la prise de connexion FAKRA marquée verte (CAM1) à
l'arrière de Infotainment Premium 7".
5. Affichage de l'image de la caméra
Les fonctions d'affichage de l'image de la caméra et de
réglage des options d'affichage dans le système sont effectuées selon les instructions d'installation et de fonctionnement
du constructeur. Il peut être nécessaire d'activer la fonction par un atelier autorisé.
JOST-Werke · Siemensstr. 2, D-63263 Neu-Isenburg
Telefon +49 (0) 61 02 2 95 - 0 · Fax +49 (0) 61 02 2 95 -298
www.jost-world.com
4
3
1
2
