Section 13
Contrôle-commande
348
Centrale avec compensation shunt capacitive (pour fonctionnement
avec la méthode du courant circulant)
Si une production shunt capacitive significative est connectée dans un poste et n'est
pas symétriquement connectée à tous les transformateurs d'un groupe parallèle, la
situation peut nécessiter une compensation du courant capacitif vers ATCC.
Une connexion asymétrique existera si, par exemple, le condensateur est situé sur le
côté BT d'un transformateur, entre le point de mesure du TC et le transformateur de
puissance ou sur un enroulement tertiaire du transformateur de puissance ; voir
figure 119. Dans une telle situation, le courant capacitif interagira d'une manière
opposée dans les différents ATCC par rapport au calcul des courants circulants. Le
courant capacitif est une partie imaginaire du courant de charge imaginaire et est donc
essentiel au calcul. Le courant circulant calculé et les courants circulants réels ne
seront dans ce cas pas les mêmes, et ils n'atteindront pas un minimum en même temps.
Cela résultera en une situation dans laquelle la minimisation du courant circulant
calculé ne régulera pas les régleurs en charge vers les mêmes positions de régleur
même si les transformateurs de puissance sont égaux.
Toutefois, si le courant capacitif est également pris en compte dans le calcul du
courant circulant, alors l'influence peut être compensée.
I
cc ....T2
T1
I
cc ....T1
I
T1
I
T1
U
B
I L
Charger
U
L
IEC06000512 V1 FR

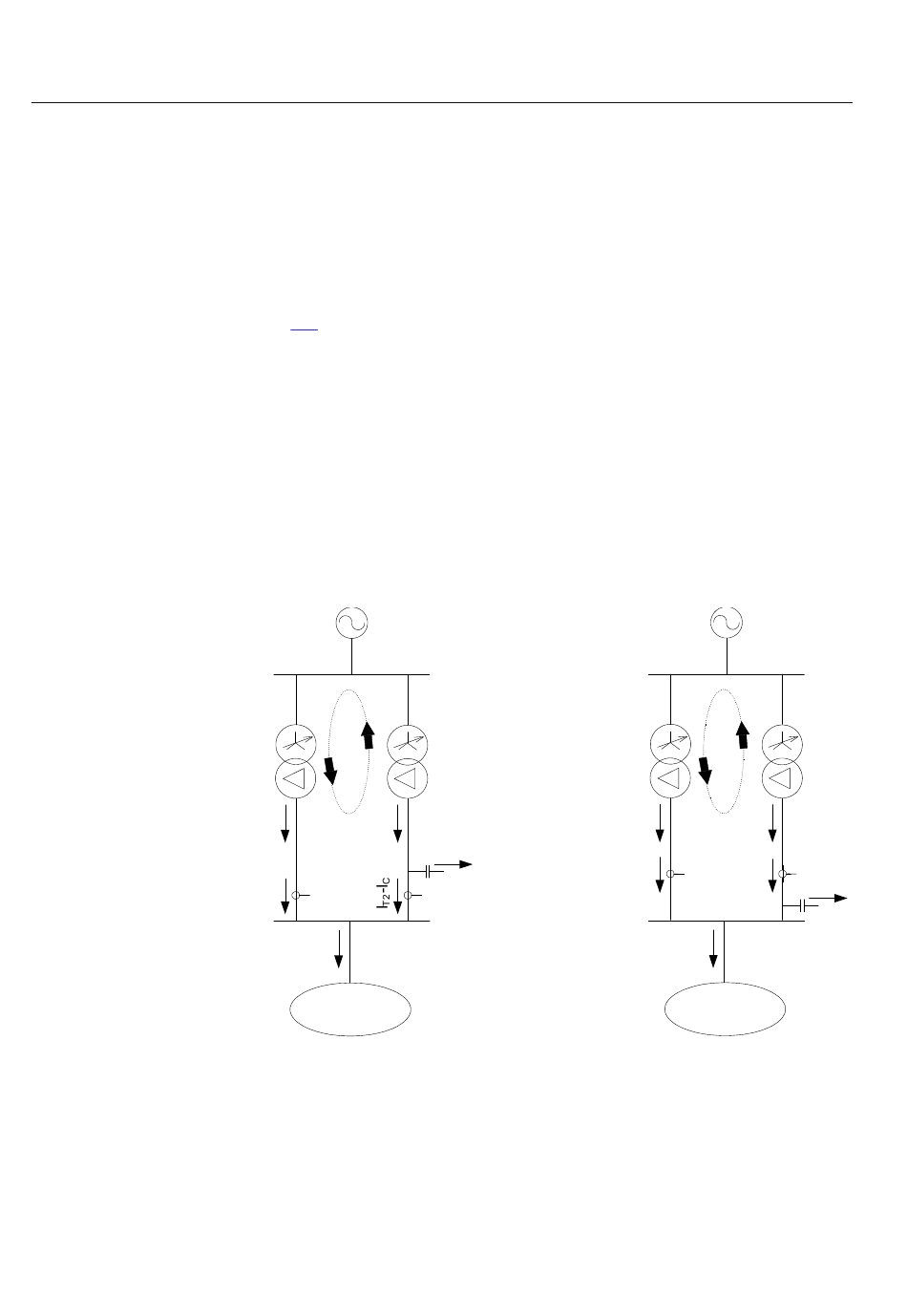

Figure 119:
Batterie de condensateurs sur le côté BT
T2
I
T2
I
C
1MRK 511 310-UFR -
I
cc ....T2
T1
I
cc ....T1
I
T1
I
I
T1
T2
U
B
I L
Charger
U
L
en 06000512 .vsd
Manuel d'application
T2
I
T2
I
C
