DIG-M-2
PRUDENCE
VÉRIFICATION DES INSTRUCTIONS D'INSTALLATION
PRUDENCE
MIW-DIG-M-2-FR-000 - 07 / 10 / 2021
PASSERELLE INTERNET SENTERA -
MONTAGE SUR RAIL DIN

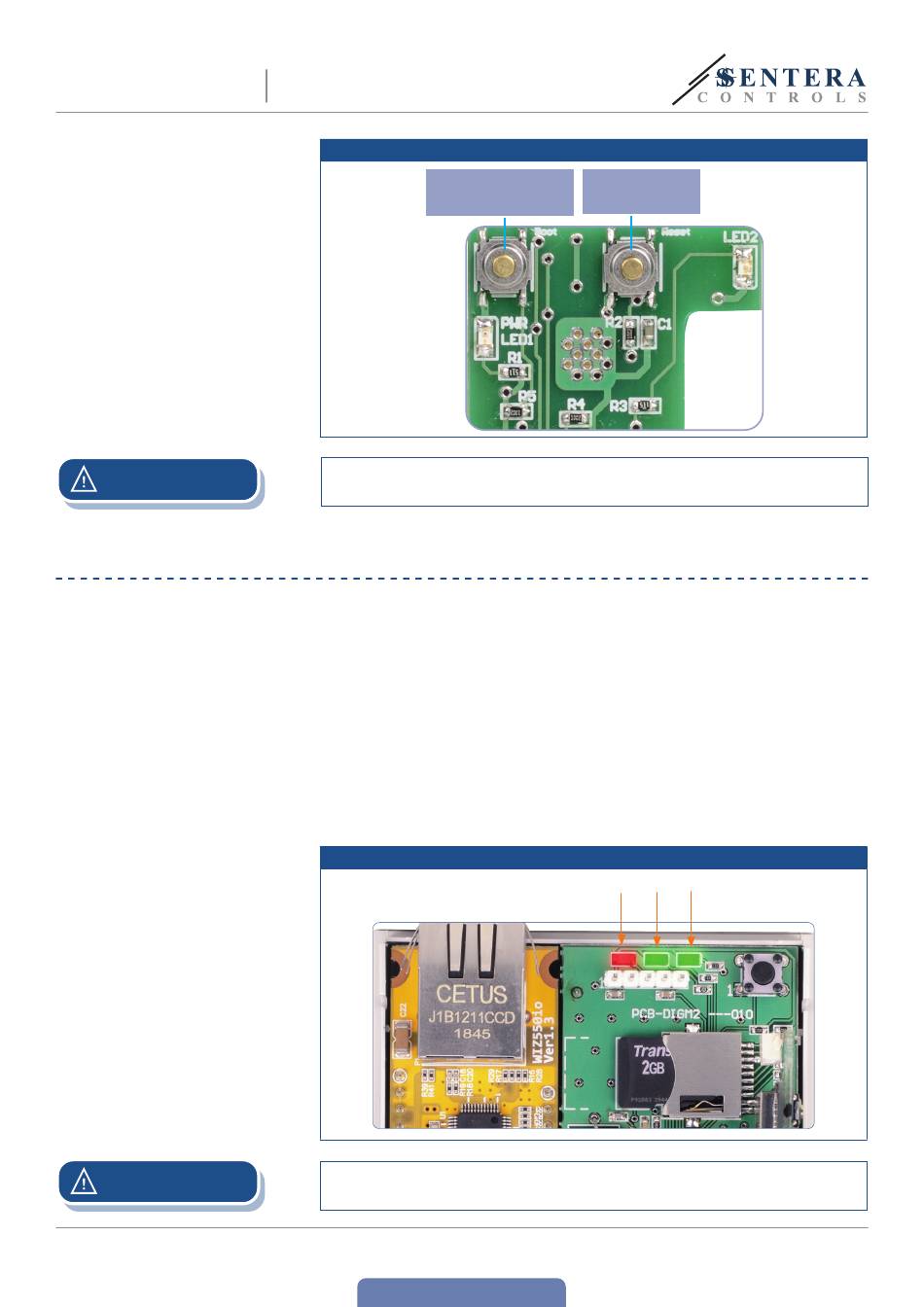

Fig. 5 Commutateur tactile pour la réinitialisation Wi-Fi
réinitialisation Wi-Fi
Ne connectez PAS le câble PoM au connecteur Ethernet. Cela peut détruire
l'appareil!
■
La LED 1 verte indique que l'unité est alimentée et que la communication Modbus
RTU avec les équipements esclaves est active.
■
La LED 2 verte indique une communication active avec Internet. C'est-à-dire que
l'unité communique avec succès avec SenteraWeb en envoyant les paramètres
au Cloud.
■
Le clignotement lent de la LED 3 rouge indique une erreur système (la connexion
au Cloud a été perdue).
■
Le clignotement rapide de la LED 3 rouge indique que le mode « chargeur de
démarrage » a été activé (voir Fig. 6).
■
Les LED clignotantes sur les prises RJ45 indiquent que les packages sont
transmis via Modbus RTU.
■
Si ce n'est pas le cas, vérifiez les raccordements.
Fig. 6 Voyants de communication LED
L'état des LED ne peut être vérifié que lorsque l'appareil est sous tension. Prenez
les mesures de sécurité nécessaires!
www.sentera.eu
Retour à la table des matières
2 - Pour
1 - Commutateur
développeur
tactile pour la
uniquement
LED 3 LED 2 LED 1
