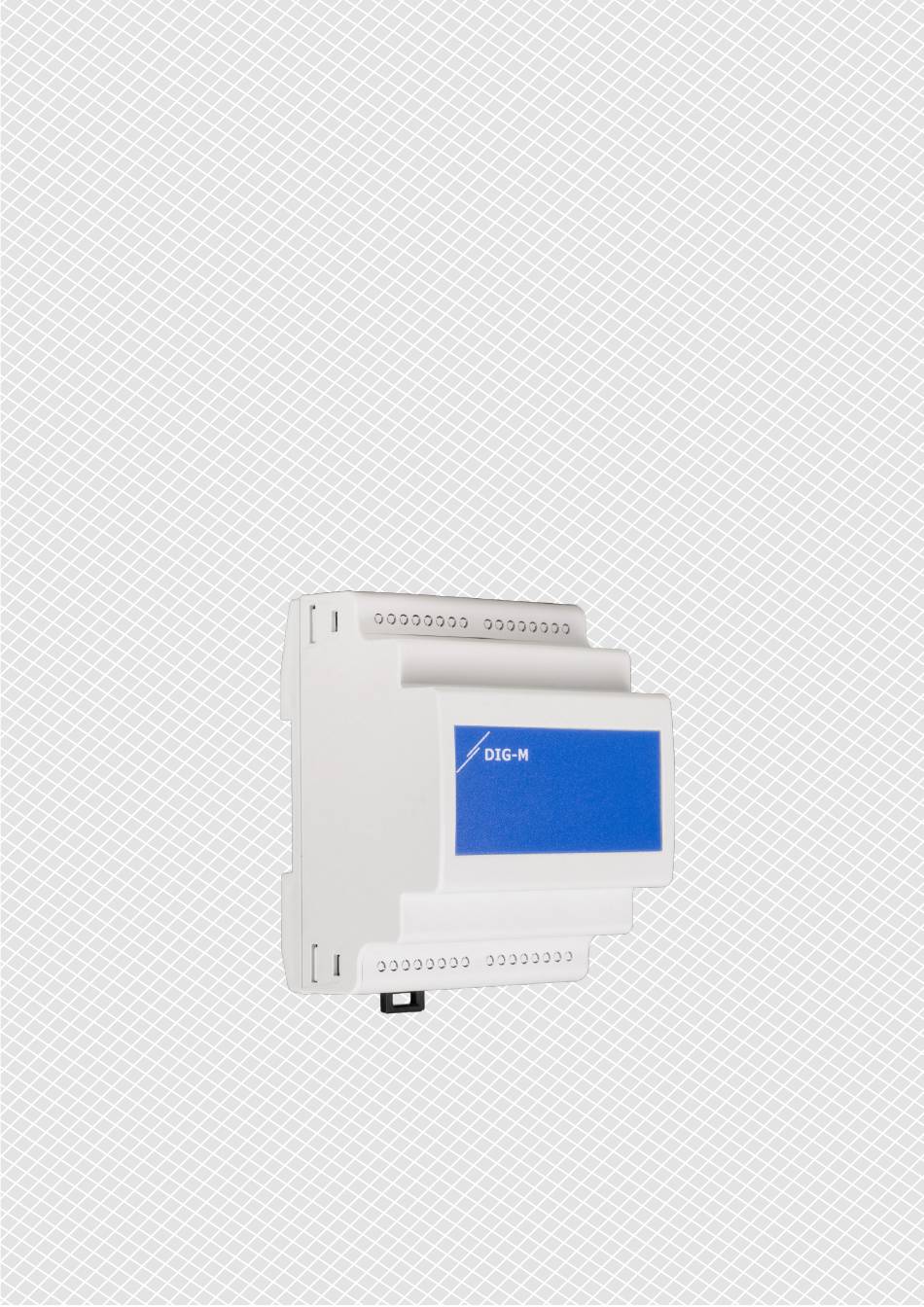

- Page 1 MODE D’EMPLOI DU DIG-M-2...
- Page 2 Table des matières SÉCURITÉ ET PRÉCAUTIONS 1. INTRODUCTION 2. PRÉPARATIFS 2.1 ENREGISTRER LES NUMÉROS DE SÉRIE 2.2 PARAMÈTRES DU PARE-FEU ET DU ROUTEUR 3. CONNECTEZ LA PASSERELLE INTERNET 4. CRÉER L’INSTALLATION SUR SENTERAWEB 5. DÉPANNAGE...
- Page 3 éliminer conformément à la législation locale et nationale en vigueur. Si vous avez d’autres questions, veuillez contacter votre support technique ou consulter un professionnel. UG-DIG-M-2-FR-000 - 29 / 10 / 2024 3 - 11 www.sentera.eu retour à la table des matières...
- Page 4 VDC et permet la communication Modbus via un seul et même câble. Ce document explique comment relier ce réseau hors ligne au cloud SenteraWeb à l'aide d'une passerelle Internet Sentera, modèle DIG-M-2. SenteraWeb est principalement utilisé pour la configuration facile des produits Sentera, mais il peut également servir de plateforme cloud offrant de nombreuses...
- Page 5 Avant de procéder au montage de l'unité, veuillez lire attentivement “Sécurité et Précautions“ et prendre en compte les spécifications suivantes: ■ Le DIG-M-2 est équipé de trois prises RJ45 - voir Fig. 2. Prise RJ45 de couleur métal (prise Ethernet) - Connexion à Internet avec un ►...
- Page 6 Les alimentations Sentera sont équipées de prises RJ45 qui simplifient le câblage. En plus de cela, elles offrent également une protection contre les surtensions et les surcharges. Cela renforce la sécurité de votre installation. UG-DIG-M-2-FR-000 - 29 / 10 / 2024 6 - 11 www.sentera.eu...
- Page 7 Ne connectez PAS 24 VCC au connecteur Ethernet. Cela pourrait endommager ATTENTION l'appareil! 8 mm 24 VCC Fig. 6 Raccordement de l’alimentation électrique 8 mm 8 mm DIG-M-2 8 mm DRPS8-24-40 24 VCC UG-DIG-M-2-FR-000 - 29 / 10 / 2024 7 - 11 www.sentera.eu retour à la table des matières...
- Page 8 Prise Ethernet Internet Alimentation 85—264 VCA / 50—60 Hz DRPS8-24-40 DIG-M-2 LED 3 LED 2 LED 1 Prise Prise maître esclave 24 VCC UG-DIG-M-2-FR-000 - 29 / 10 / 2024 8 - 11 www.sentera.eu retour à la table des matières...
- Page 9 Fig. 9.1 Ajouter l’installation Entrez le numéro de série de la passerelle (voir ch. 2.1) – voir Fig 9.2. Fig. 9.2 Numéro de série UG-DIG-M-2-FR-000 - 29 / 10 / 2024 9 - 11 www.sentera.eu retour à la table des matières...
- Page 10 Vérifiez que tous les paramètres du pare-feu et du routeur sont correctement configurés (voir ch. 2.2). Fig. 10 Indications LED LED 3 LED 2 LED 1 UG-DIG-M-2-FR-000 - 29 / 10 / 2024 10 - 11 www.sentera.eu retour à la table des matières...
- Page 11 Si cela ne fonctionne pas, restaurez les paramètres d'origine de la passerelle Internet en maintenant enfoncé le bouton tactile (reset) pendant 3 secondes - voir Fig. 11. Fig. 11 Interrupteur tactile UG-DIG-M-2-FR-000 - 29 / 10 / 2024 11 - 11 www.sentera.eu retour à la table des matières...
