MODE D'EMPLOI DU DIG-M-2

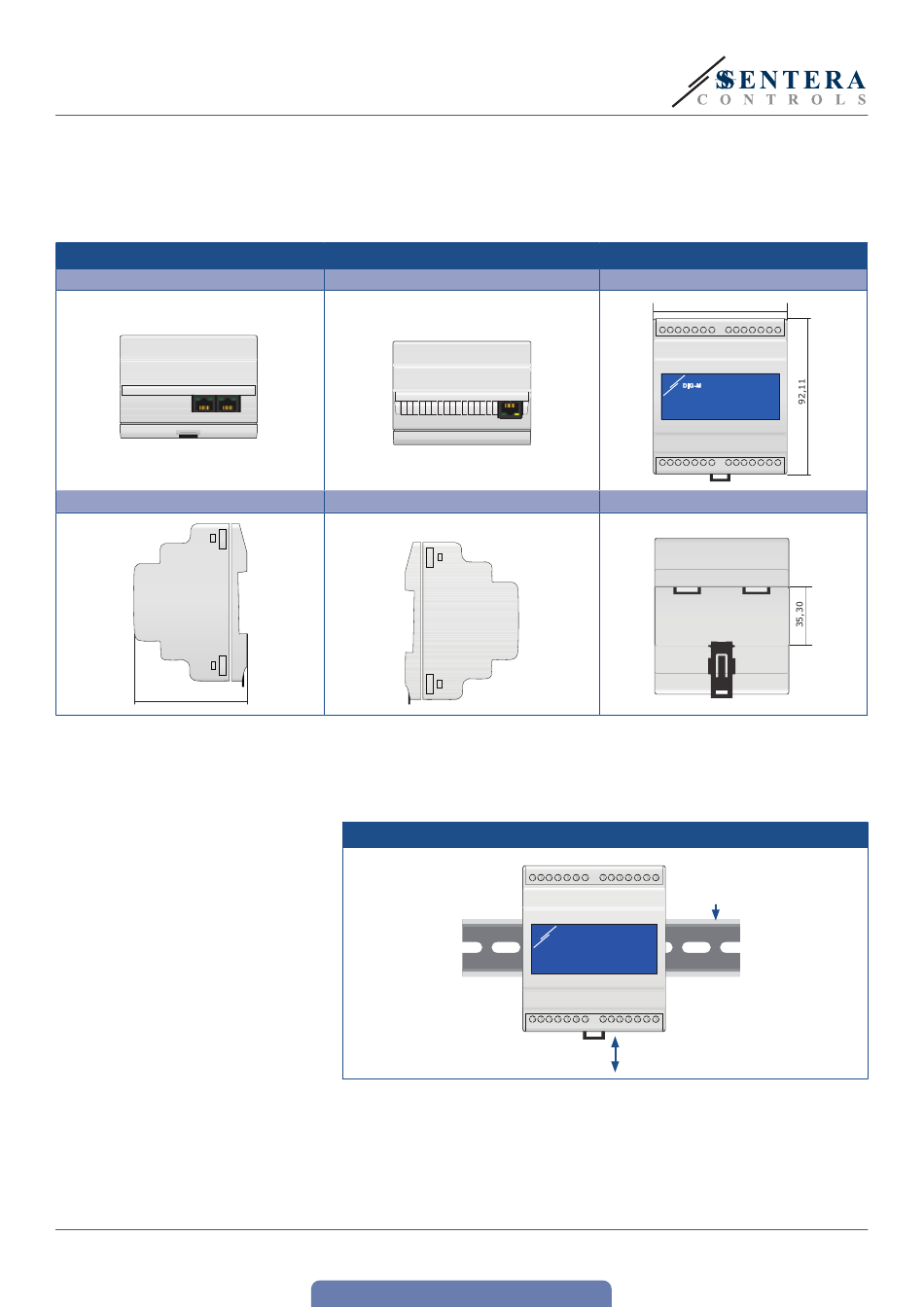

Fig. 3 Dimensions de montage
Vue de dessous
Vue latérale
65,8
UG-DIG-M-2-FR-000 - 29 / 10 / 2024
Procédez ensuite aux étapes de montage suivantes:
1.
Assurez-vous que l'appareil n'est pas sous tension.
2.
Choisissez un rail DIN approprié en tenant compte des dimensions de l'appareil
- voir Fig. 3.
Vue de dessus
Vue latérale
3.
Montez la passerelle Internet sur un rail DIN standard de 35 mm dans une
armoire électrique bien ventilée. Assurez vous de conditions de fonctionnement
acceptables. Tirez sur le clip de verrouillage avant de placer l'appareil sur le rail,
puis remettez le clip de verrouillage dans sa position d'origine pour fixer le boîtier
au rail. Ajustez une position correcte de la passerelle - voir Fig. 4.
Fig. 4 Clip de verrouillage de rail DIN
4.
Connectez l'alimentation 24 VCC à la prise maître de la passerelle.
Nous vous recommandons d'utiliser une alimentation Sentera 24 VCC (code article
DRPS8-24-40 ou DHDR8-24-36).
Les alimentations Sentera sont équipées de prises RJ45 qui simplifient le câblage.
En plus de cela, elles offrent également une protection contre les surtensions et
les surcharges. Cela renforce la sécurité de votre installation.
