MODE D'EMPLOI DU DIG-M-2
ATTENTION
3. CONNECTEZ LA PASSERELLE INTERNET

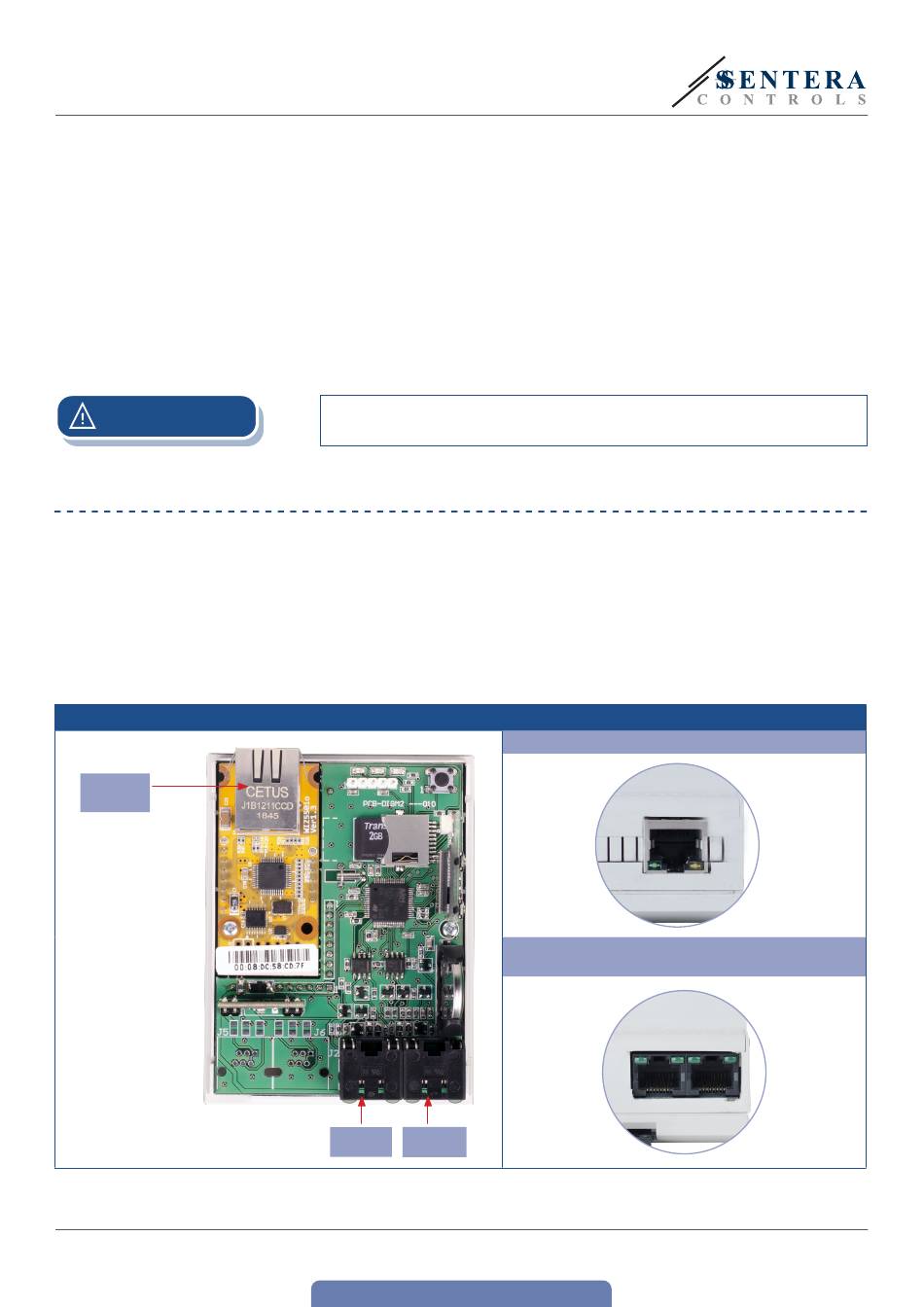

Fig. 2 DIG-M-2 - Prises RJ45
Prise
Ethernet
UG-DIG-M-2-FR-000 - 29 / 10 / 2024
2.2 PARAMÈTRES DU PARE-FEU ET DU ROUTEUR
Pour permettre la communication entre la passerelle et le cloud SenteraWeb, la
passerelle Internet Sentera doit être autorisée à accéder aux destinations suivantes:
■
www.senteraweb.eu
■
senteraweb.eu
■
broker.senteraweb.eu
De plus, le cloud SenteraWeb doit être capable d'envoyer des messages à la
passerelle Internet pour garantir le bon fonctionnement. Par conséquent, les ports
suivants doivent être ouverts sur le routeur:
■
80 – Protocole HTTP
■
443 – Protocole https
■
1883 – MQTT
La communication ne fonctionnera pas si les réglages du pare-feu et du routeur ne
sont pas correctement configurés.
Avant de procéder au montage de l'unité, veuillez lire attentivement "Sécurité et
Précautions" et prendre en compte les spécifications suivantes:
■
Le DIG-M-2 est équipé de trois prises RJ45 - voir Fig. 2.
Prise RJ45 de couleur métal (prise Ethernet) - Connexion à Internet avec un
►
câble Ethernet LAN
► Prise RJ45 « maître » - La première des deux prises PoM. Il est utilisé pour
connecter l'appareil maître Modbus et l'alimentation.
Prise RJ45 « esclave » - La deuxième prise PoM est utilisée pour connecter les
►
appareils esclaves Modbus.
Prise Prise
maître esclave
www.sentera.eu
retour à la table des matières
Vue du dessus - Connexion Ethernet RJ45
Vue du dessous - RJ45 PoM: Alimentation Modbus
RTU et 24 VCC
