MODE D'EMPLOI DU DIG-M-2
UG-DIG-M-2-FR-000 - 29 / 10 / 2024
Allumez le bloc d'alimentation. Les deux LED vertes de la prise maître et de la prise
esclave de la passerelle s'allument ainsi que la LED verte du module d'alimentation.
Notez que la LED rouge 3 de la passerelle s'allume lorsque la passerelle est alimentée
mais n'est pas connectée à Internet - voir Fig. 7.

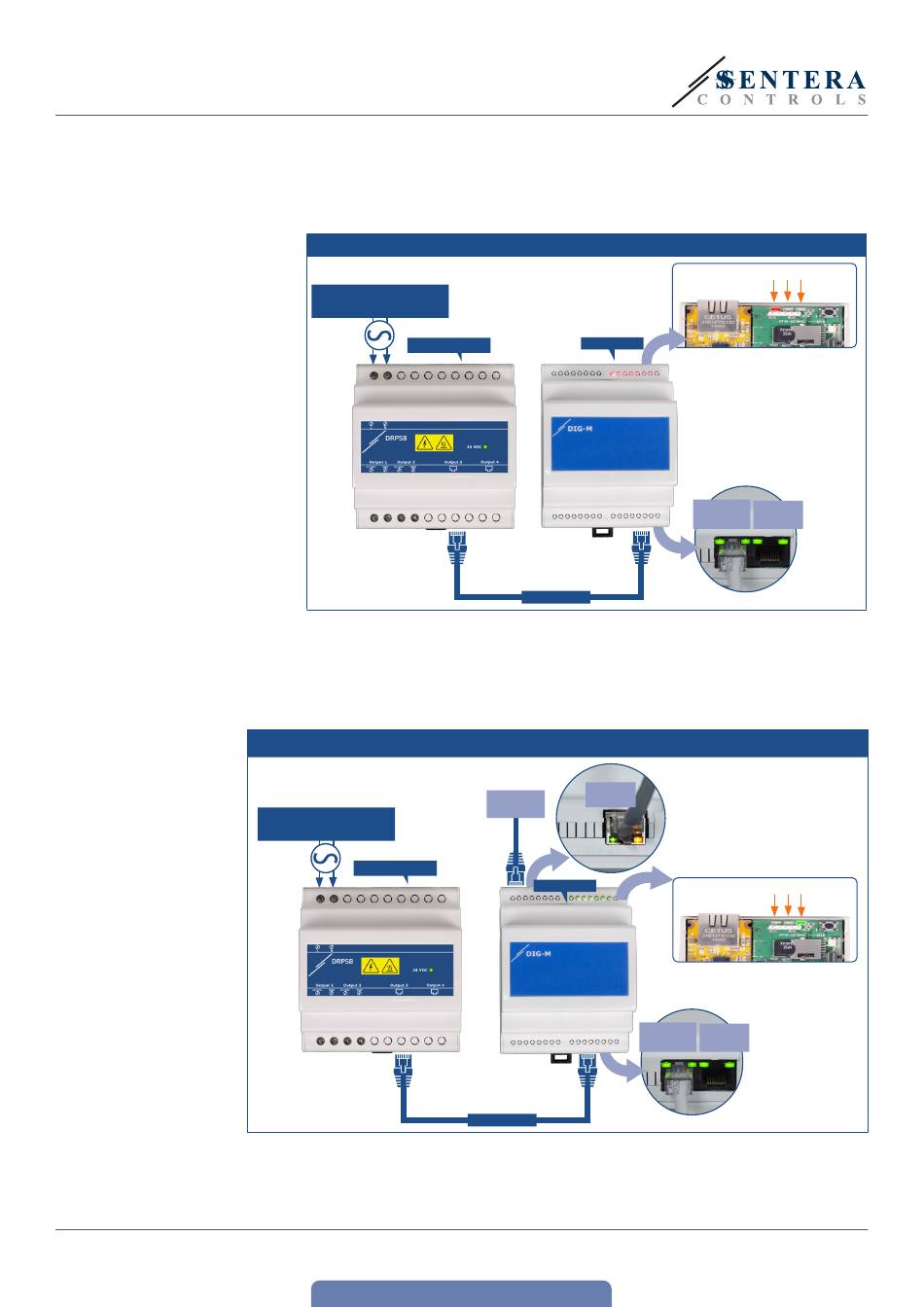

Fig. 7 Indications LED
Alimentation
85—264 VCA / 50—60 Hz
DRPS8-24-40
5.
Connectez le câble LAN Ethernet à la prise RJ45 à blindage métallique et assurez-
vous que le câble est connecté à Internet. Une fois la passerelle connectée, la LED
verte de la prise Ethernet commence à clignoter et la LED orange s'allume. En
outre, la LED verte 1 de la passerelle s'allume, indiquant que l'appareil est connecté
à Internet - voir Fig. 8.
Fig. 8 Connexion du câble LAN Ethernet
Alimentation
85—264 VCA / 50—60 Hz
DRPS8-24-40
www.sentera.eu
retour à la table des matières
DIG-M-2
24 VCC
Prise
Ethernet
Internet
DIG-M-2
Prise
maître
24 VCC
LED 3 LED 2 LED 1
Prise
Prise
maître
esclave
LED 3 LED 2 LED 1
Prise
esclave
8 - 11
