GTEX1-60

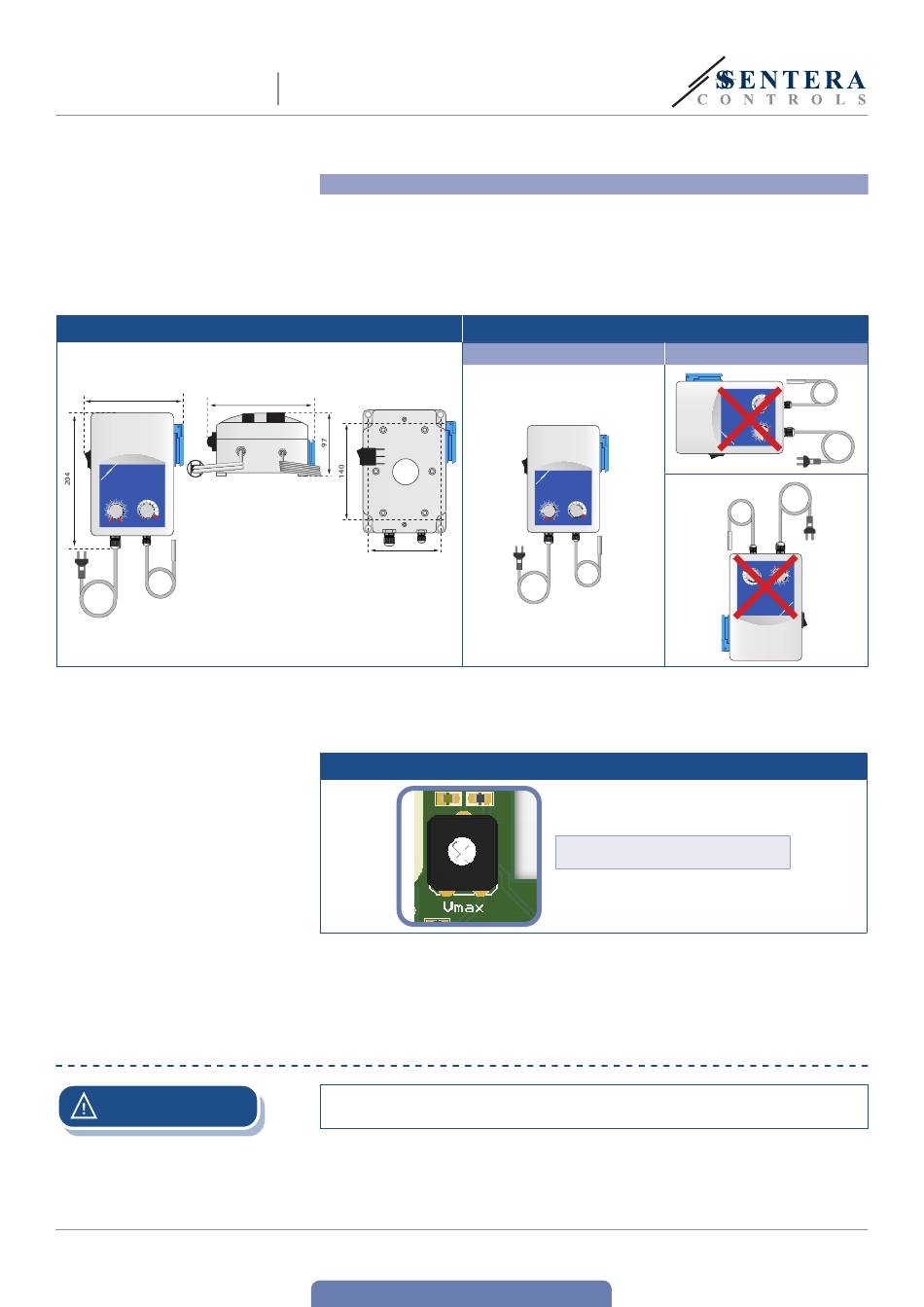

Fig. 6 Dimensions de montage
140
VÉRIFICATION DES INSTRUCTIONS D'INSTALLATION
ATTENTION
MIW-GTE-FR-000 - 29 / 06 / 2022
VARIATEUR DE VITESSE
ÉLECTRONIQUE
6.
Remettez le couvercle avant et fixez-le.
Étapes de montage de la version DT:
1.
Assurez-vous que le contrôleur GTE n'est pas connecté à l'alimentation secteur.
2.
Dévissez le couvercle avant et ouvrez le boîtier. Attention aux fils qui relient le
potentiomètre à la carte de circuit imprimé.
3.
Fixez l'appareil au mur ou au panneau à l'aide des vis et des chevilles fournies.
Gardez à l'esprit la position de montage correcte et les dimensions de montage
de l'appareil. (Voir Fig. 6 Dimensions de montage et Fig. 7 Position de montage.)
140
102
4.
Réglez le trimmer de la vitesse maximale sur la valeur souhaitée (voir Fig. 8
Trimmer de vitesse max.). Vous pouvez choisir dans la plage 170—230 VCA. Le
réglage d'usine est de 230 VAC.
Fig. 8 Trimmer de vitesse max.
5.
Remettez le couvercle avant et fixez-le.
6.
Branchez le câble moteur / ventilateur dans la prise Schuko.
Utilisez uniquement des outils et de l'équipement avec des poignées non
conductrices lorsque vous travaillez sur des appareils électriques.
1.
Branchez le câble d'alimentation.
2.
Activez le variateur via l'interrupteur marche / arrêt allumé.
3.
Mettez le potentiomètre TEMP. en position max. (35 °C). (Voir Fig. 9 version -DM
et Fig. 10 version -DT)
www.sentera.eu
retour à la table des matières
Retour à la version -DM
Fig. 7 Position de montage
Correct
F
Vmax réglé de 170 VAC (à gauche) à 230 VAC
(à droite) (préréglé en usine au max.)
▶
Incorrect
8 - 9
