SMT-D-4P-EM
COMMUTATEUR DE
COMMANDE
Instructions de montage et mode d'emploi

Publicité

Table des Matières
loading

Manuels Connexes pour Sentera Controls SMT-D-4P-EM

Sommaire des Matières pour Sentera Controls SMT-D-4P-EM

  • Page 1 SMT-D-4P-EM COMMUTATEUR DE COMMANDE Instructions de montage et mode d’emploi...
  • Page 2 SCHÉMA DE FONCTIONNEMENT CÂBLAGE ET RACCORDEMENTS INSTRUCTIONS DE MONTAGE EN ÉTAPES VÉRIFICATION DES INSTRUCTIONS D'INSTALLATION INFORMATIONS SUR LE TRANSPORT ET LE STOCKAGE INFORMATIONS ET RESTRICTIONS SUR LA GARANTIE ENTRETIEN MIW-SMT-D-4P-EM-FR-000 - 31 / 10 / 19 2 - 7 www.sentera.eu...

  • Page 3: Mesures De Sécurité Et De Précaution

    éliminés conformément à la législation / les réglementations locales et nationales. Dans le cas où il y a des questions qui ne sont pas répondu, veuillez contacter votre support technique ou consulter un professionnel. MIW-SMT-D-4P-EM-FR-000 - 31 / 10 / 19 3 - 7 www.sentera.eu...

  • Page 4: Description Du Produit

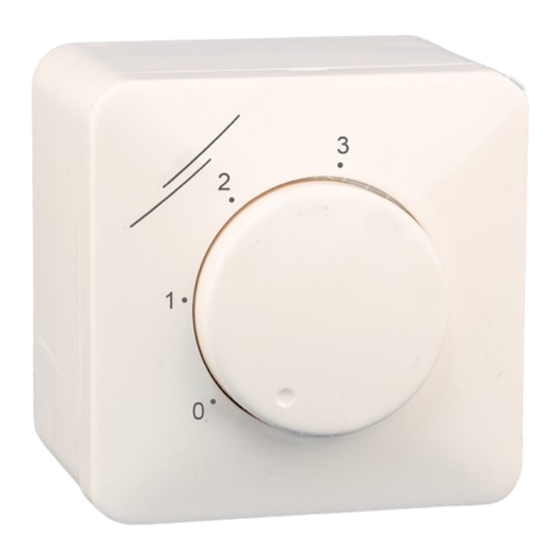

    COMMANDE DESCRIPTION DU PRODUIT Le SMT-D-4P-EM est un commutateur actif pour moteurs à commutation électronique (CE). Il règle la vitesse via une signal d'entrée de 10 VCC qui est converti en trois étapes correspondant aux positions du commutateur. Deux de ces tensions de sortie peuvent être ajustées en fonction des besoins (positions 1 et 2).

  • Page 5: Schéma De Fonctionnement

    Raccordez les câbles selon (Fig. 1), en utilisant l’information dans la section «Câblage et raccordements». Fig. 1 Câblage et raccordements Trimmer, Trimmer, position 2 position 1 5—9 VCC 3—7 VCC Alimentation Tension de sortie MIW-SMT-D-4P-EM-FR-000 - 31 / 10 / 19 5 - 7 www.sentera.eu Retour à la Table des matières...
