SMT-D-4P-EM

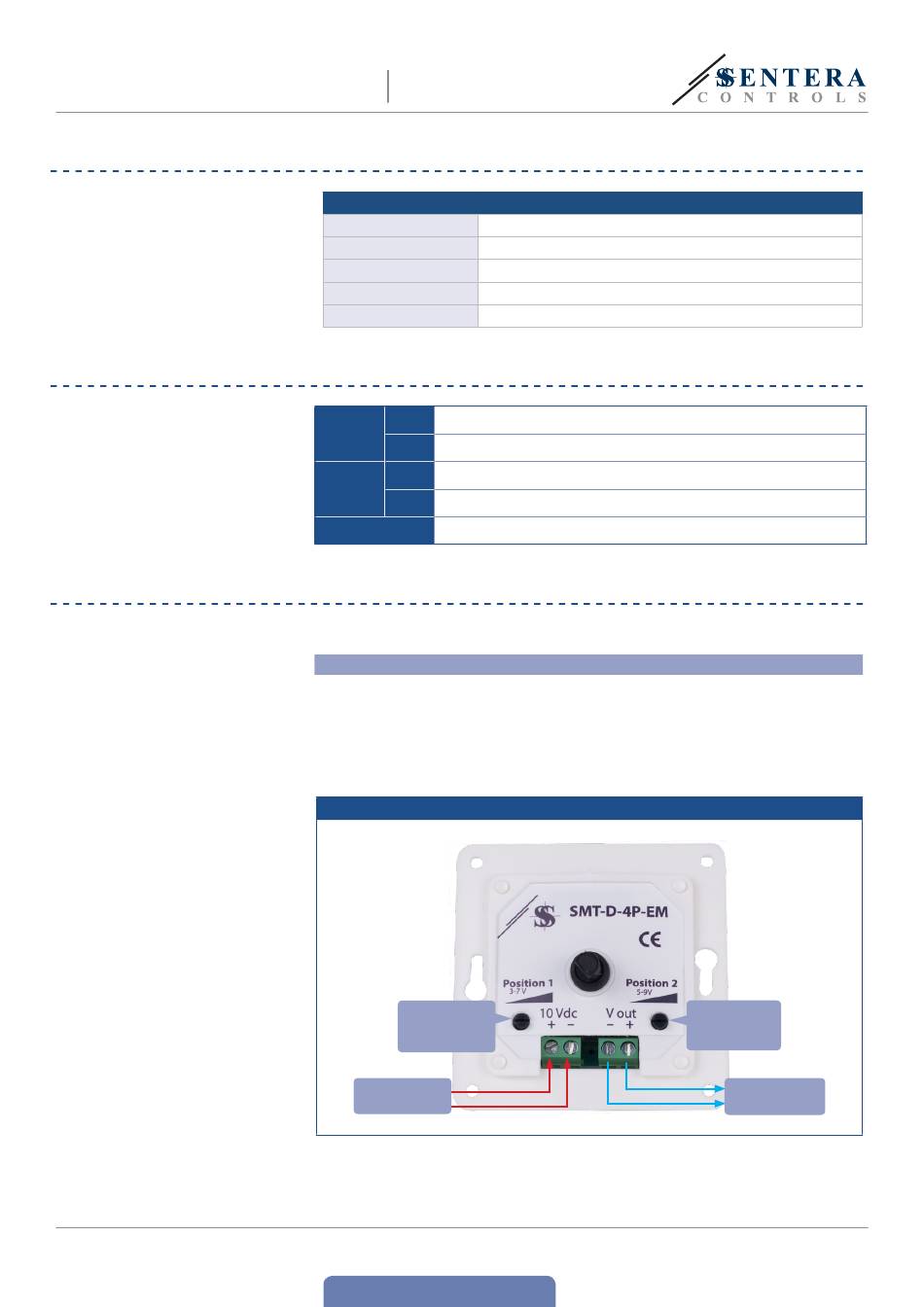

SCHÉMA DE FONCTIONNEMENT
CÂBLAGE ET RACCORDEMENTS
INSTRUCTIONS DE MONTAGE EN ÉTAPES
MIW-SMT-D-4P-EM-FR-000 - 31 / 10 / 19
COMMUTATEUR DE
COMMANDE
SMT-D-4P-EM
Alimentation
Position 0
Position 1
Position 2
Position 3
+
10 Vdc
-
+
Vout
-
Raccordements
Avant de commencer le montage, veuillez lire attentivement les «Mesures de sécurité
et de précaution».
Pour montage encastré
1.
Enlevez le bouton en le tournant vers la droite, au-delà de la fin de l'arrêt et puis
tirez.
2.
Ouvrez le couvercle et dévissez l'écrou.
3.
Raccordez les câbles selon (Fig. 1), en utilisant l'information dans la section
«Câblage et raccordements».
Fig. 1 Câblage et raccordements
Trimmer,
position 1
3—7 VCC
Alimentation
www.sentera.eu
Retour à la Table des matières
10 VCC
OFF
3—7 VCC
5—9 VCC
10 VCC
Alimentation Us 10 VCC
Alimentation, masse
0—10 VCC
Tension de sortie, masse
Section des fils: max. 2,5 mm
Trimmer,
position 2
5—9 VCC
Tension de sortie
2
5 - 7
