USP
POTENTIOMÈTRE
PASSIF

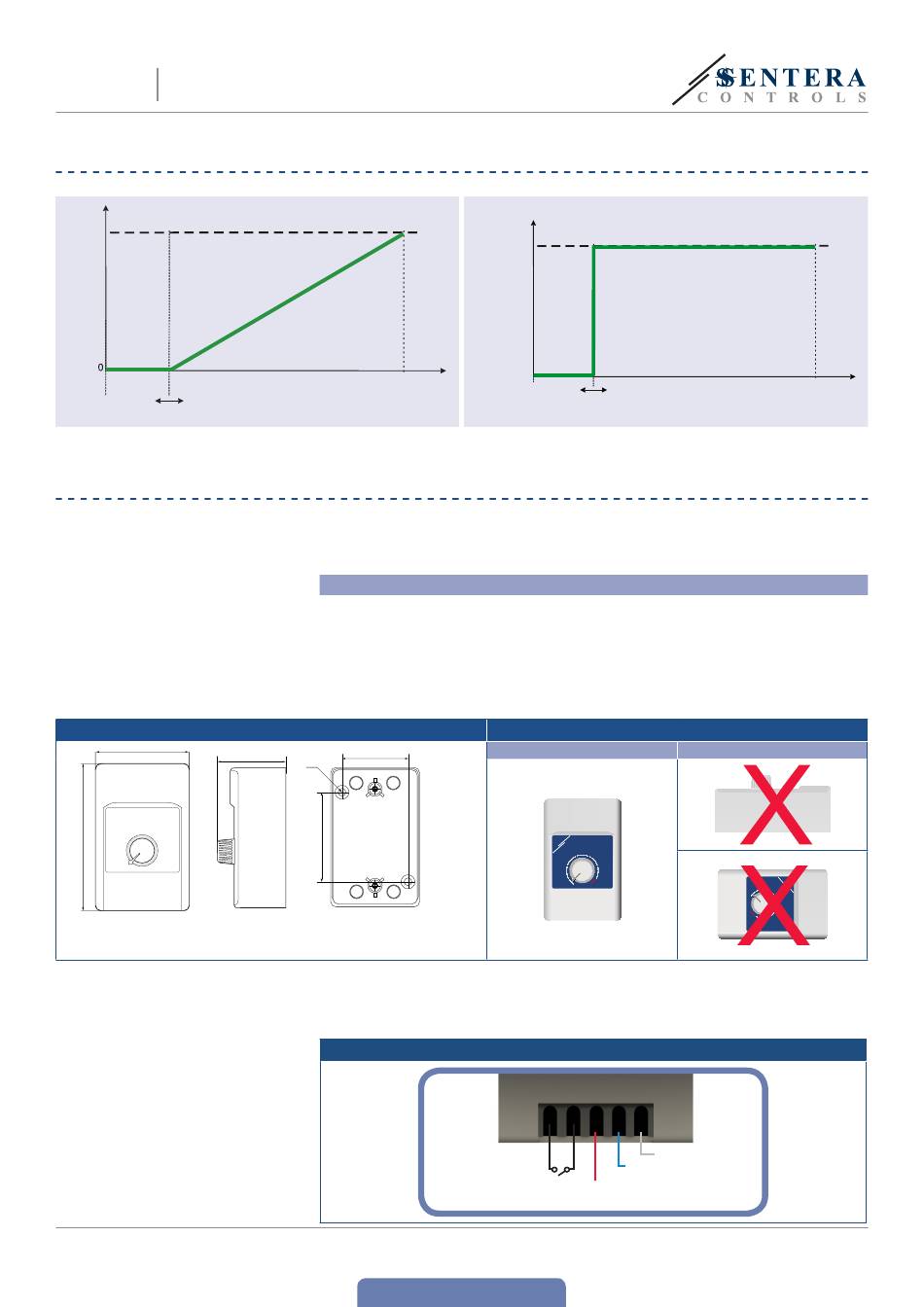

DIAGRAMMES DE FONCTIONNEMENT
Uout
Us
Min
arrêt
marche
commutateur
INSTRUCTIONS DE MONTAGE EN ÉTAPES
Fig. 1 Dimensions de montage
A
B
MIW-USP-FR-000 - 12 / 02 / 18
Max
Position du potentiomètre
Avant de commencer le montage, veuillez lire attentivement les «Mesures de
sécurité et de précaution». Choisissez une surface lisse comme emplacement
d'installation (un mur, un panneau et etc.).
Suivez ces étapes:
1.
Retirez le bouton du potentiomètre et dévissez l'écrou pour ouvrir le couvercle
de l'enceinte.
2.
Enlevez une des quatre entrées de câble prévues à l'arrière de l'appareil afin
d'insérer les câbles.
3.
Montez l'appareil sur le mur ou le panneau à l'aide des vises appropriées. Faites
attention à la position et les dimensions de montage. (Voir Fig. 1 et Fig. 2)
D
C
F
E
4.
Raccordez les câbles selon (Fig. 3), en utilisant l'information dans la section
«Câblage et raccordements».
Fig. 3 Schéma électrique
www.sentera.eu
Retour à la Table des matières
Contact sec
(SW2, SW1)
Fermé
Ouvert
Min
arrêt
commutateur
Fig. 2 Position de montage
Acceptable
SW2 SW1 Us
Contact sec pour la télé-
commutation Marche / Arrêt
Alimentation, Us:
max. 12 VDC
marche
Position du potentiomètre
Pas acceptable
+
–
- GND
+ Tension de sortie (0—Us)
Max
5 - 6
